线路中的石英晶振负载电容匹配知识!

来源:http://www.yijindz.com 作者:亿金业务部 2014年03月07

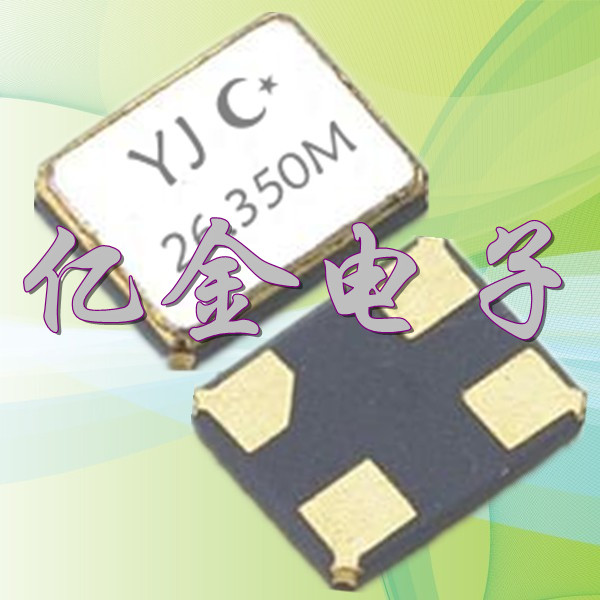

             压电石英晶体谐振器HC-49/S插件与贴片晶振系列,晶振本身的常规负载电容是20Pf,一般在线路设计的时候会匹配两个外围负载电容,外围的负载电容一般是30Pf或者是33Pf,当然使用22pf或者是20pf的也有很多产品,这些都是根据当时设计,和到IC等相关电子零件的线路匹配。当然如果是SMD晶振体积在7050mm,5032mm,4025mm,3225mm,2520mm等小体积贴片晶振那么晶体本身的负载电容就不一样了,因为小体积的晶体一般都应用在移动数码产品上比较多,所以小体积的晶体负载电容相对会比较小,因为晶体电容负载越小,那么损耗越低,耗电量越小。那么小体积的晶振负载电容一般会是多少呢,比较通用的有6pf,8.5pf,12pf等相关电容。

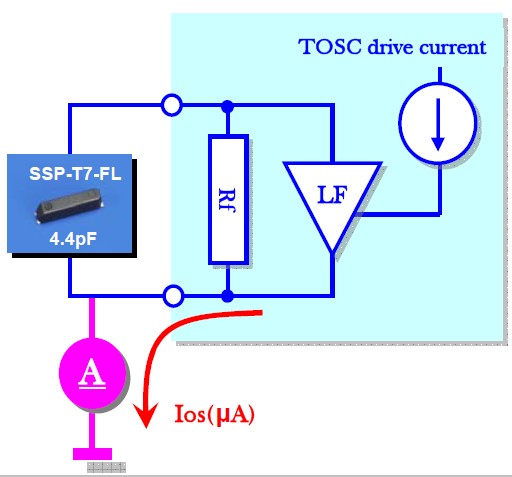

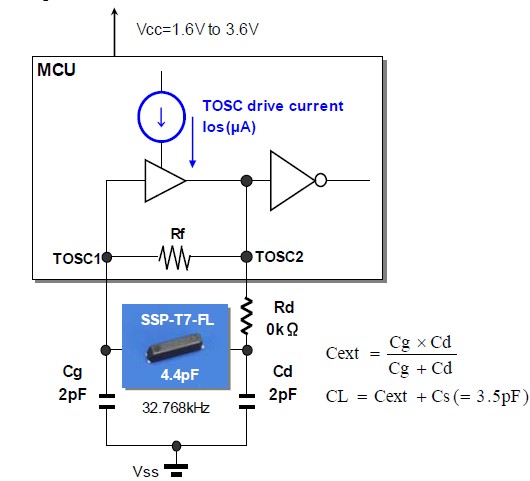

       电子产品在设计线路的时候为什么要在晶振引脚边上加多两个外接电容呢?其实晶振本身就有负载电容,外接的两个电容又能起到什么样的作用呢?外接的两个电容在产品中能起到一定的稳定作用,晶体工作的中能起到频率稳定的效应,电容的作用也能一定的调整晶振的频率偏差。晶振是晶体振荡器的简称,在电气上它可以等效成一个电容和一个电阻并联再串联一个电容的二端网络,电工学上这个网络有两个谐振点,以频率的高低分其中较低的频率是串联谐振,较高的频率是并联谐振。由于晶体自身的特性致使这两个频率的距离相当的接近,在这个极窄的频率范围内,晶振等效为一个电感,所以只要晶振的两端并联上合适的电容它就会组成并联谐振电路。
在电感和电容并联的电路中,当电容的大小恰恰使电路中的电压与电流同相位,即电源电能全部为电阻消耗,成为电阻电路时,叫作并联谐振。并联谐振是一种完全的补偿,电源无需提供无功功率,只提供电阻所需要的有功功率。晶振谐振时,电路的总电流最小,而支路的电流往往大于电路的总电流,因此,并联谐振也称为电流谐振。发生并联谐振时,在电感和电容元件中流过很大的电流,因此会造成电路的熔断器熔断或烧毁电气设备的事故;但在无线电工程中往往用来选择信号和消除干扰。
