怎么解决系统因石英晶体没有足够输出波形幅度引起的无法工作

来源:http://www.yijindz.com 作者:亿金电子 2020年11月13
  怎么解决系统因石英晶体没有足够输出波形幅度引起的无法工作.
  从今天开始,接下来的一段时间就为大家整理一些石英晶振产品在使用过程中出现的常见问题,以及出现问题的原因和问题的解决方案;多年来,亿金电子自认在这方面的经验和能力都非常足够了;好了闲话不多说,接下来就进入我们今天的主题:”怎么解决因晶体波形幅度不够导致的系统无法工作的问题”.
  相信大家都会有疑惑,那就石英晶振的输出波形和频率不都是固定的吗?用户在选择的时候不都是按照自己需求选择了最合适的吗,那么会什么还是会出现波形幅度不够的问题呢?事实上也没错,出去固有的变差不谈的话,石英晶振的输出波形确实是不变的,但是它也会一些其他因素的影响,这就是会出现波形幅度不够的根本原因所在,那么怎么解决它呢?
  首先,请使用示波器或频率计数器测量来自晶体两个端子的信号,如果频率不在规格范围内,并且其输出波形幅度不足(例如,超过+/-200ppm),如果即使频率非常接近目标频率也没有改善波形幅度,则??可以使用以下三种方法来改善它:
  1)降低外部电容(Cd和Cg)的值,并采用具有较低负载电容(CL)的晶体.
  2)采用低电阻(Rr)的晶体.
  3)使用Cd和Cg值不相等的设计.
  当然,同时也可以通过增加Cd(Xout)的负载电容,并减小Cg(Xin)的负载电容,以提高将在其后端电路中使用的Xin的波形幅度输出.如果频率远高于目标频率,请选择CL较低的晶体,反之亦然.
  当然,我们最后一步依然还是测试,请使用频率计数器测量晶体,以确保在提高波形幅度后,调整后的频率仍符合原始规格.如果频率不符合规格,请根据您的目标频率选择具有合适CL值的晶体.
  足以见得,上述方法都是对电容值进行调整,那么电容与晶振频率必然会存在一定的关系了,它们之间究竟有什么样的关系呢?下面两个公司分别是电容和频率的计算方式:

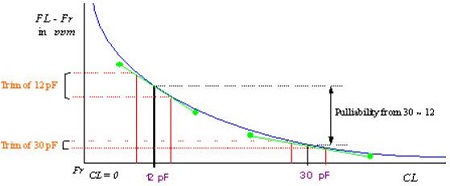

  再看一幅图,这是表示电容变化随频率变化的曲线示意图:
  根据图片我们可以很直观的看到,频率变化与负载变化基本是呈现反比的关系,这就和我们之前的解决方法遥相呼应了,所以如果频率计数器测量的频率高于目标频率,则应增加电容值(CL或Cd和Cg)以降低频率转换为目标频率,反之亦然.当然,即便如此,调整频率后,也要检查波形幅度是否有所改善.如果得到改善,则说明电路的原始设计没有调整到晶体的最佳谐振点.调整谐振点后,贴片晶振应能正常工作.
