振荡电路和晶振之间匹配时最适当的状态是什么

来源:http://www.yijindz.com 作者:亿金电子 2019年08月21
          对于作为无源元件的晶体单元,必须优化客户电路的振荡条件.亿金电子确认并评估客户电路和晶体单元之间的匹配,并提出最佳条件.
          指标由电路评审服务确认,检查振荡电路和晶振之间匹配时最适当的状态是什么?它主要可以从以下观点来评估.
          1.或晶体振荡器是稳定的振荡
          2.频率或瞄准如预期
          3.它是否异常振荡(例如:频率变化超过预期,在室温下以稳定频率振荡,但在低温或高温下跳跃)
          以下三个指标用于上述匹配评估:
          1.石英晶体振荡器是否稳定振荡⇒负电阻
          2.频率是否符合预期⇒振荡频率的差异
          3.是否异常振荡⇒驱动电平
          使用这些指标进行评估,并在最佳振荡条件下试验晶振的电路常数(电容和电阻值),以便在确定的推荐值和标准值以及客户所需的特性值不满足时改善匹配通过,我们应该考虑的问题.

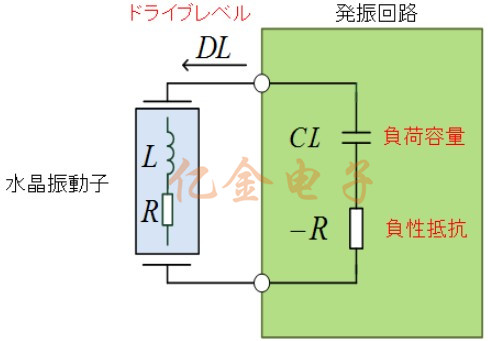

          <术语表>
          *负电阻-R:通过消除石英晶体单元的电阻R来振荡电路的能力
          *石英晶体振荡频率F:取决于负载电容的特性CL
          *驱动电平DL:晶振晶体单元的电阻R耗电量
