京瓷世界最小体积CX1008SB晶振获得日本著名研究奖

来源：http://www.yijindz.com 作者：亿金电子 2018年10月25

KYOCERA技术用于创造世界上最小的水晶单元之一,获得日本着名研究奖.Inoue Harushige奖每年颁发给研究人员和企业,以表彰为日本科学,技术和经济做出贡献的杰出创新.奖项标准之一是由大学和研究机构根据原始研究由公司开发和商业化的技术.

业内人士都知道贴片晶振向着小型化发展已经到了1.0x0.8mm的体积了,SMD晶振体积越小生产技术要求越高,虽说进口晶振技术先进,但目前市场推出1008晶振并且成功上市的也就京瓷晶振和NDK晶振两个品牌,型号分别为CX1008SB晶振,NX1008AA晶振.是目前世界最小体积的贴片晶振,厚度超薄型,具有超高精密特点.

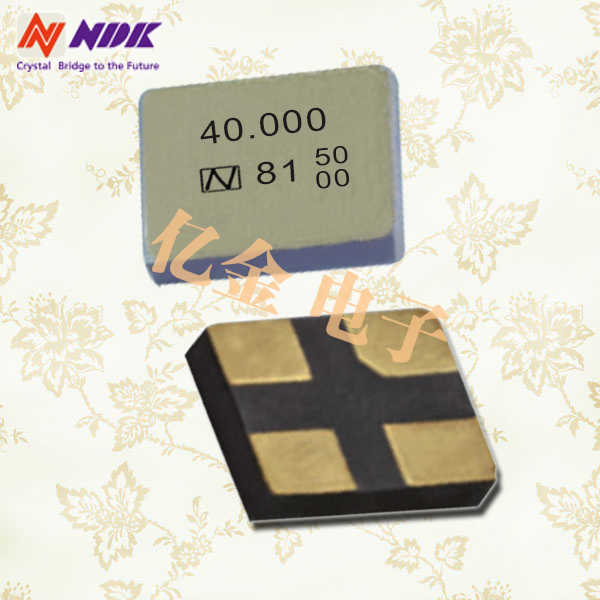

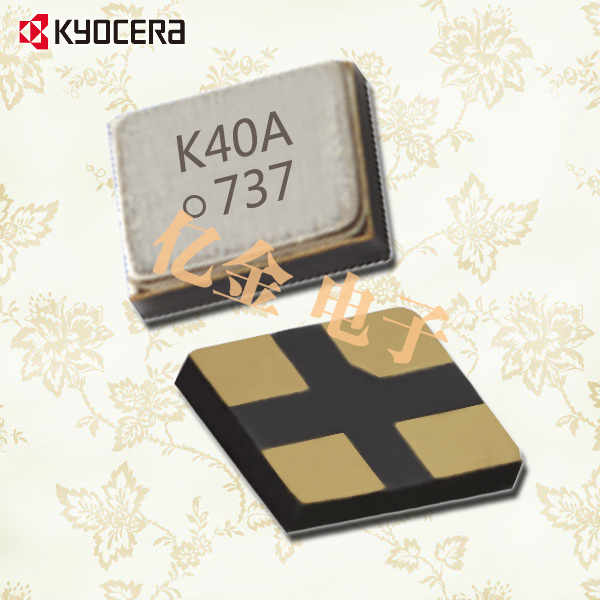

CX1008SB晶振 NX1008AA晶振

京瓷晶振通过结合京瓷压电分析的独特技术和Yamamura博士开发的等离子CVM技术,成功开发出超高精度石英晶片.通过这些独特技术的结合,京瓷实现了集成晶圆级生产的光刻工艺.基于这种光刻技术,京瓷晶振能够实现世界上最小的石英晶体同时仍保持卓越的性能.京瓷和Yamamura博士的商学院合作因其对智能手机,可穿戴设备以及助听器和胶囊医疗设备行业进一步小型化的影响而受到高度评价.

图片：Kyocera Corporation总裁Hideo Tanimoto（左）和大阪大学Kazuya Yamamura博士（右）

晶体单元用于在数字电路中产生高度稳定的参考信号,基于石英的独特材料特性,在施加特定电压时以精确的频率振荡.更小,功能更强大的智能手机和可穿戴设备的趋势需要更小,性能更好的石英晶振,贴片晶振,石英晶体单元.然而,传统上认为,超过某一点的晶体单元的小型化将损害它们的性能,因为随着器件变小,电特性（例如等效串联电阻）降低.然而,京瓷已成功缩小晶体单元尺寸,同时保持其电气特性-采用目前的CX1210（1.2x1.0mm）器件,现在通过商业化超小型CX1008（1.0x0.8mm）石英晶体单元.
