ECS推出广泛用于罗拉模块低抖动的有源振荡器ECS-3518-080-B-TR

来源:http://www.yijindz.com 作者:siej 2022年10月20

ECS推出广泛用于罗拉模块低抖动的有源振荡器ECS-3518-080-B-TR,比较振荡器在上电时的稳定性,石英晶体振荡器几乎在上电后就达到了1ppm的精度。虽然MEMS振荡器难以达到2ppm的精度。启动后,石英振荡器稳定,但正如您所见,随着PLL和LVCO试图稳定,MEMS 振荡器出现频率震颤。
今天,快速启动比以往任何时候都更加重要。无论是在消费产品、自动化还是军事应用中,当今的电子产品都需要断电再通电以延长电池寿命或使系统联机。时钟在需要时启动并稳定运行。使用具有更快启动和稳定性的有源晶振,例如 ECS Inc. 的石英振荡器,可以缩短唤醒周期并延长电池寿命。

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Frequency 频率 Operating Temperature     工作温度
ECS-3518-040-B-TR ECS晶振 ECS-3518 4MHz 0°C ~ 70°C
ECS-3518-040-B-TR ECS晶振 ECS-3518 4MHz 0°C ~ 70°C
ECS-3518-080-B-TR ECS晶振 ECS-3518 8MHz 0°C ~ 70°C
ECS-3518-080-B-TR ECS晶振 ECS-3518 8MHz 0°C ~ 70°C
ECS-3518-080-B-TR ECS晶振 ECS-3518 8MHz 0°C ~ 70°C
ECS-3518-120-B-TR ECS晶振 ECS-3518 12MHz 0°C ~ 70°C
ECS-3518-120-B-TR ECS晶振 ECS-3518 12MHz 0°C ~ 70°C
ECS-3518-120-B-TR ECS晶振 ECS-3518 12MHz 0°C ~ 70°C
ECS-3518-320-B-TR ECS晶振 ECS-3518 32MHz 0°C ~ 70°C
ECS-3518-320-B-TR ECS晶振 ECS-3518 32MHz 0°C ~ 70°C
ECS-3518-320-B-TR ECS晶振 ECS-3518 32MHz 0°C ~ 70°C
ECS-8FM-010-TR ECS晶振 ECS-8F 1MHz -40°C ~ 85°C
ECS-8FM-010-TR ECS晶振 ECS-8F 1MHz -40°C ~ 85°C
ECS-8FM-010-TR ECS晶振 ECS-8F 1MHz -40°C ~ 85°C

A) 抖动
我们选择现成的价格相当的振荡器。一种带有基于MEMS的谐振器,另一种带有基于石英的谐振器。在12kHz至20MHz范围内测量 MEMS 振荡器的抖动时,我们测得 1.5 pS rms抖动。在12kHz至20MHz的SONET 带宽上测试基于石英的晶体振荡器时,我们实现了 0.18 pS rms 抖动。这比 MEMS 振荡器好近八倍。选择ECS部件进行比较是因为它是一种“标准振荡器”,用于许多应用并大批量生产。

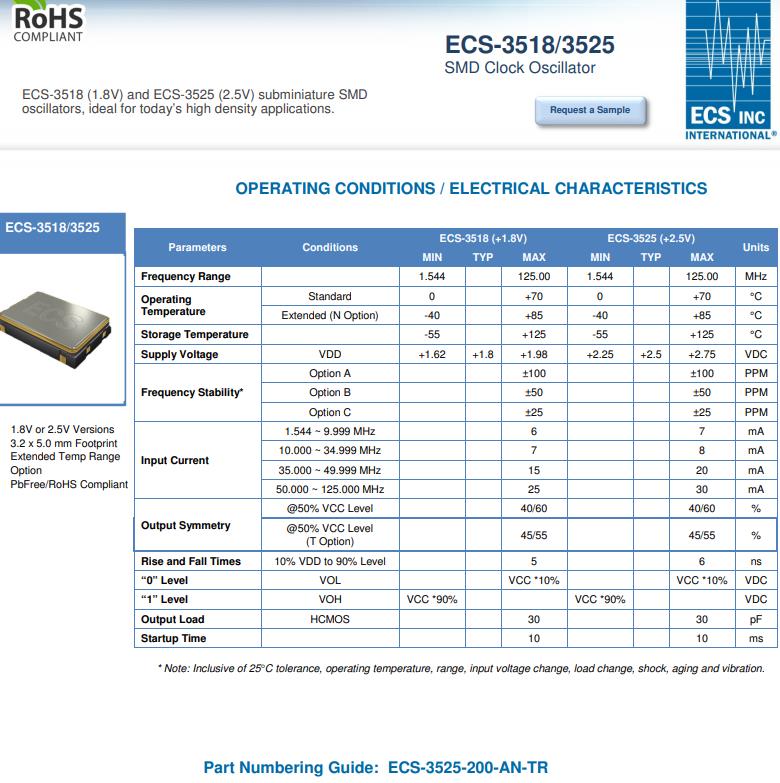

ECS推出广泛用于罗拉模块低抖动的有源振荡器ECS-3518-080-B-TR,ECS推出编码ECS-3518-080-B-TR,1.8V或2.5V版本,3.2 x 5.0 mm占地面积,扩展温度范围,选项,PbFree /通过无铅认证,ECS-3518 (1.8V)和ECS-3525 (2.5V)超小型SMD振荡器,当今高密度应用的理想选择。

B) 相位噪声
实验室测量还表明,石英振荡器的相位噪声比 MEMS 振荡器好得多。
MEMS 振荡器在低偏移时具有较高的相位噪声,因为与石英晶振相比,硅谐振器的“Q”或品质因数较差。在 10 Hz 时,石英振荡器的相位噪声比 MEMS 振荡器好 36 dB。低偏移的相位噪声对无线通信至关重要,并可能导致光通信中的一些错误。MEMS 振荡器对于高偏移(12 kHz 至 20 MHz)也具有更高的相位噪声,因为它们使用低 Q LC 振荡器用于 PLL 电路。
