EPSON Crystal独特的封装技术操作

来源：http://www.yijindz.com 作者：亿金电子 2019年02月23

封装技术:该封装允许您通过将超低功耗CMOS LSI（一种关键器件）与高密度组件（这是一项关键技术）集成,开发出对环境友好的轻巧紧凑型产品.爱普生晶振集团通过将超小型化技术（手表制造技术）与低功耗技术（包括CMOS LSI技术）相结合,追求特定的装配技术.爱普生打算继续加强全球和快速的技术开发能力,并为IT和数字网络社会提供优异石英晶体元件和信息,这些信息将在今天继续发展.精工爱普生将及时提出超薄,轻量,高密度组装技术作为整体解决方案,在您开发产品时提高商业价值.

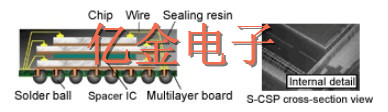

PFBGA（塑料细间距球栅阵列）[堆叠式CSP]

PFBGA允许您通过在一个封装中混合和层叠IC芯片来大大减少安装面积,并根据您的系统要求混合装载存储器,微型计算机,声源IC等.

WCSP（晶圆级芯片尺寸封装）

WCSP（晶圆级芯片尺寸封装）是一种封装,可满足高密度组装所需的轻便,紧凑和薄的条件,例如小型便携式设备.MCU,门阵列,视频编码器和USB总线开关IC等中小型引脚器件适用于各种应用.

具有完整实际芯片尺寸的节省空间的封装

球间距：0.65/0.5/0.4mm间距

不需要填充不足,因为该封装在二次安装时提供了应力降低结构.

该封装有助于改变传统的插入式封装;因此,它使您能够使用SMT安装替换裸芯片安装（引线键合或面朝下键合）.

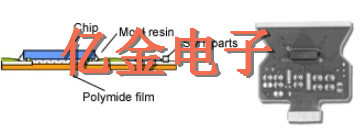

COF.TCM（磁带载波模块）

IC芯片,贴片晶振等SMT部件安装在薄膜基板上,不仅可以实现薄型封装,还可以实现高自由度的轻质,紧凑和高密度封装.而且,金或镀锡的铅可以粘合到金凸块上,并且这种内部引线键合方法具有低阻抗的特性.

该封装主要适用于LCD驱动器和装有驱动器和外围设备的复合模块,并可随其定制.
亿金电子是国内知名晶振晶体供货商,自成立以来不断为用户提供高可靠性,低成本的产品,以提供客户最大价值为经营理念.并且获得爱普生晶振代理资质,提供各种各样的晶振产品,包括有源晶振,温补晶振,石英晶体谐振器等,参数齐全,价格优势,欢迎咨询选购.
