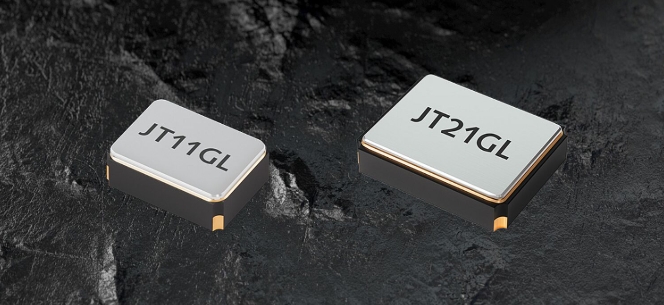

JT21GL(E)和JT11GL(E)是Jauch频率产品系列中的两款新型微型 SMD TCXO

来源：http://www.yijindz.com 作者：亿金电子 2024年12月04

Jauch晶振在其温度补偿晶体振荡器系列中新增了两款微型 SMD TCXO：JT21GL（E）和 JT11GL（E）。这些特殊的 TCXO 特别适用于卫星导航系统（GNSS），例如 GPS、GLONASS、Galileo 等等。微型 SMD 外壳可实现紧凑的设备设计，因此微型振荡器可以最佳地安装在现代无线电或跟踪仪器的狭小安装空间要求中。

距离模拟是 GNSS 技术的重要组成部分，因为卫星和接收天线之间的距离构成了计算位置的基础。为了确保真实的距离模拟，必须考虑几个因素，例如电离层效应、对流层效应，但也考虑系统固有的误差，例如时钟误差，这些误差会导致时间测量不准确，从而使距离计算变得错误。

得益于 ±0.5 ppm 的频率稳定性，Jauch 的新型 TCXO 可确保在整个工作温度范围内实现精确的时钟。JT11GL（E）和 JT21GL（E）在温度斜率和静态频率滞后方面都针对 GNSS 应用进行了优化。这些功能对于高性能电信和网络设备（包括小基站、同步以太网和光学数据传输）中使用的 GNSS 模块的准确性和可靠性至关重要。

这两款石英晶体振荡器均采用 1.2 至 1.8V 的可变电源，非常适合需要导航和定位的电池供电应用，例如 GNSS 接收器或 GPS 跟踪器。

晶体振荡器 JT21GL（E）和 JT11GL（E）均具有低功耗的特点，专为 1.2V 的低工作电压而设计。它们提供 GNSS 应用的典型标准频率，如 26.0 MHz、38.40 MHz 和 52.0 MHz，并涵盖 -30°C 至 +85°C 和 -40°C 至 +85°C 两个温度范围。

TCXO GPS 削峰正弦波

新增功能：这些专用的 TCXO晶振针对导航系统（如 GPS、GNSS a.s.o.）的使用进行了优化。微型形状使紧凑的应用程序设计成为可能。

JT21G 是一款温度补偿微型振荡器（TCXO），具有出色的频率稳定性，仅为 ±0.5 ppm。它最好提供 26.0MHz 和 38.40MHz 标准频率，并提供两个温度范围 -30°C ~ +85°C 和 -40°C ~ +85°C。可用的工作电压范围在 1.8V 和 3.3V 之间。

由于提供 ± 0.5 ppm 的频率稳定性，JT21G 满足导航系统（GPS、GNSS 等）的特殊要求，例如频率稳定性随温度变化的低滞后性以及严格限制频率随温度变化的梯度。“削波正弦”输出及其低功耗设计确保了非常低的功耗，这就是 JT21G 特别适用于移动应用的原因。

用于 GNSS / GPS 应用的 Jauch TCXO 的主要特性：

1、特别适用于导航系统（GPS、GNSS 等）

2、最大 0.6 ppm 的低滞后，最大梯度 0.1 ppm/°C，温度步长为 2°C

3、微型外壳 2.0mm x 1.6mm x 0.7mm 或 1.6mm x 1.2mm x 0.55mm
4、频率稳定性 ± 0.5 ppm，在 -30°C ~ +85°C 或 -40°C ~ +85°C下
5、标准频率 26.0MHz / 38.40MHz / 52.0MHz

6、电源电压 1.8 / 2.5 / 2.8 / 3.0 / 3.3 V （JT21G）

7、电源电压 1.2V ~ 1.8V 可变（JT11GL（E）和 JT21GL（E））

8、JT11GL（E）和 JT21GL（E）的待机电流特别低，典型值仅为 0.1μA。
