日本电波NH9070WA/NH9070WB晶体振荡器固定通信专用

来源：http://www.yijindz.com 作者：亿金电子 2019年05月13

日本电波株式会社是晶体行业的佼佼者,专业生产销售石英晶体,SMD晶振,石英晶体振荡器,晶体滤波器等.拥有独特的生产技术以及先进的经营理念,始终为广大用户提供最好的产品质量.
NDK晶振集团不断开拓创新,更新技术为更多领域的产品应用.NDK最新更新技术的NH9070WA晶体振荡器,NH9070WB晶体振荡器,下面日本电波NH9070WA/NH9070WB晶体振荡器固定通信专用,由亿金电子NDK晶振代理商为大家介绍.

NH9070WA晶体振荡器 NH9070WB晶体振荡器

NH9070WA/NH9070WB晶体振荡器特性
小型、且具有优良的频率温度特性.
具有优良的老化率.
具有优良的相位噪声特性.
可对应宽温范围的有源晶振.
NH9070WA/NH9070WB晶体振荡器规格参数

NDK晶振型号		NH9070WA/NH9070WB
尺寸大小(L×W×H:mm)		9.7×7.4×4.1
额定频率范围(MHz)		5to40
额定频率f_nom(MHz)		10,12.8,13,19.2,20,25,25.6,30.72,38.88
电源电压V_CC(V)		+3.3
负载阻抗C_L(pF)		15
工作温度范围(*1)T_opr(°C)		-40to+85
保存温度范围T_str(°C)		-40to+85
消耗电力P_CC(W)	起动时	Max.0.9(Typ.0.8)
	稳定时,at+25°C	Max.0.5(Typ.0.35)
频率偏差Δf/f_nom	at+25°C,V_cont=Center,出货时点	Max.±500×10^-9
频率温度特性Δf/f	在工作温度范围下	Max.±10×10^-9	Max.±30×10^-9
电源电压变动的频率特性Δf/f	V_CC±5%	Max.±10×10^-9(Typ.±5×10^-9)
老化率Δf/f	以接入电源30日后的频率为基准	Max.±5×10^-9/day
		Max.±300×10^-9/year
稳定化时间(min.)	在+25°C下，以通上电源60分钟后的频率为基准来调整频率偏差至指定偏差以内所需的时间	Max.3/within±100×10^-9
频率可变范围Δf/f		V_cont=+1.5V±1.3V
		Min.±5×10^-6
频率变化极性		正极性
直线性(%)		Typ.±1
输出电压		LVCMOS V_OL:Max.+0.3V V_OH:Min.+3.0V
波形对称(%)	at(V_OH+V_OL)/2	45to55

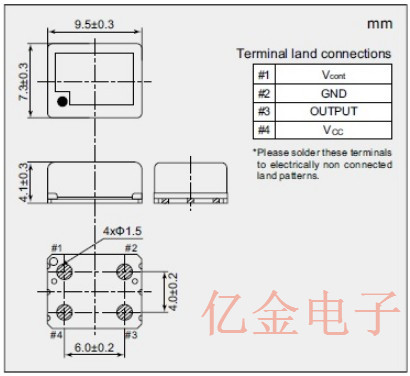

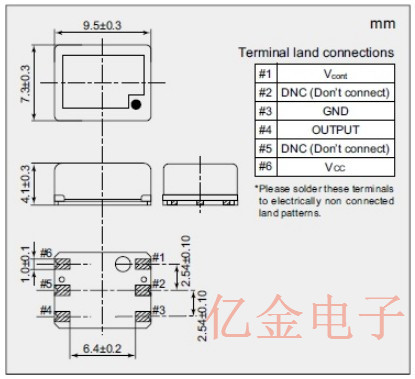

日本电波NH9070WA/NH9070WB石英晶体振荡器采用9.7x7.4x4.1mm封装,频率范围5~40MHz,标准频率有：10MHz,12.8MHz,13MHz,19.2MHz,20MHz,25MHz,25.6MHz,30.72MHz,38.88MHz.满足工业级温度要求-40℃~+85℃,起动时Max.0.9 (Typ.0.8),供应电源电压3.3V.晶振在工作温度范围下频率温度特性Max.±10×10^-9和Max.±30×10^-9.更多参数欢迎咨询亿金电子0755-27876565.

NH9070WA晶体振荡器 NH9070WB晶体振荡器

“日本电波工业株式会社（NDK）”为世界最大的石英晶振生产企业之一,同时其在中国苏州建立的工厂也为中国同类企业中生产规模最大.本公司的产品为晶体谐振器、晶体振荡器、晶体滤波器、声表面波滤波器和光学低通滤波器等,被广泛用于移动通信、办公自动化、家电、汽车电子等领域.目前移动通信和汽车电子市场的市场份额均为世界第一.
