MICRO CRYSTAL 的新型OV-7604-C7 32.738KHZ时钟晶振
来源:http://www.yijindz.com 作者:亿金电子 2022年04月24
OV-7604-C7 是一个振荡器模块,它结合了一个集成的 CMOS 电路和一个 XTAL。 它在带有陶瓷盖的密封陶瓷封装中在真空下运行。
应用
我们在嵌入32.768khz晶体模块的操作注意事项:
此款晶振具有以下特征
1. 宽电源电压范围
2. 极低功耗 300nA
3. 同步 CLKOUT 启用/禁用
4. 超小尺寸、低调、轻巧
5. 高抗冲击和抗振动
6. 100% 无铅,符合 RoHS 标准
7. 提供符合 AEC-Q200 的汽车认证
一、 概述
1. 带有内置“音叉”晶体的振荡器,以 32.768 kHz 振荡
1. 带有内置“音叉”晶体的振荡器,以 32.768 kHz 振荡
2. 非常严格的频率容差:±20 ppm
3. 出色的振荡器稳定性:< 1.5 ppm/V
4. 高抗冲击和抗振性
5. 宽工作电压范围:1.2 V 至 5.5 V
6. 非常低的功耗:典型值。 300 毫安
7. 标准工作温度范围 TA:-40 至 +85°C
8. 扩展工作温度范围 TB:-40 至 +125°C
8. 扩展工作温度范围 TB:-40 至 +125°C
9. 启用/禁用后的同步输出
10. 低老化率
11. 微型陶瓷 SMD 封装,符合 RoHS 标准且 100% 无铅:3.2 x 1.5 x 1.0 mm
12. 提供符合 AEC-Q200 的汽车认证
一般说明
OV-7604-C7-32.768k-20PPM-TB-QA | Micro Crystal | 标准时钟振荡器 32.768 kHz +/-20 PPM -40/+125C AEC-Q200 | Clock Oscillators |
OV-7604-C7-32.768kHz-20PPM-TA-QC | Micro Crystal | 标准时钟振荡器 32.768 kHz +/-20 PPM -40/+85C | Clock Oscillators |
MS1V-T1K-32.768kHz-12.5pF-20PPM-TA-QC-Au | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+85C | Crystals |
CM7V-T1A-32.768kHz-7pF-100PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-100 PPM -40/+85C | Crystals |
CM8V-T1A-32.768kHz-9pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM -40/+85C | Crystals |
MS1V-T1K-32.768kHz-7pF-20PPM-TA-QC-Au | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+85C | Crystals |
CC4V-T1A-32.768kHz-12.5pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+85C | Crystals |
CC5V-T1A-32.768kHz-12.5pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+85C | Crystals |
CC5V-T1A-32.768kHz-9pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM -40/+85C | Crystals |
OV-0100-C7-100.000kHz-20PPM-TA-QC | Micro Crystal | 标准时钟振荡器 100.0 kHz +/-20 PPM -40/+85C | Clock Oscillators |
OM-0100-C8-100.00kHz-20PPM-TA-QC | Micro Crystal | 标准时钟振荡器 100.0 kHz +/-20 PPM -40/+85C | Clock Oscillators |
CM7V-T1A-32.768kHz-7pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+85C | Crystals |
CM7V-T1A-32.768kHz-12.5pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+85C | Crystals |
一般说明

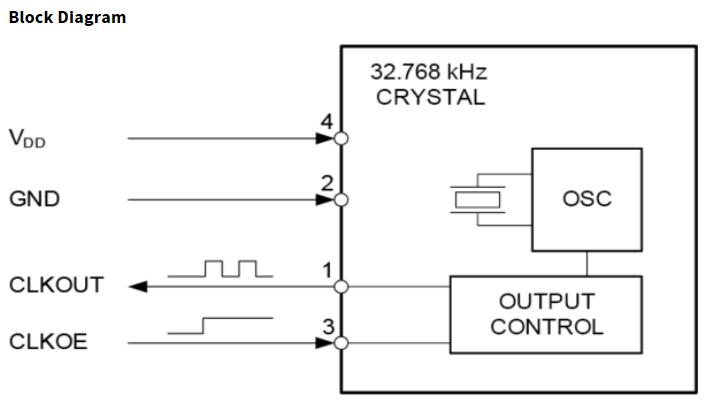

OV-7604-C7 结合了先进的超低功耗 CMOS 振荡器电路和 32.768 kHz微型陶瓷封装中的“音叉”晶体。 无需外部组件。 极低的功率,在宽电源电压和温度范围内的消耗是该产品的关键特性。
CLKOUT 引脚上的频率输出可以通过 CLKOE 引脚同步启用/禁用。 时钟输出,当 CLKOE 引脚连接到 VDD 时,频率被启用。 当 CLKOE 引脚连接到 GND 时,频率为禁用并且 CLKOUT 引脚连接到低电平状态。OV-7604-C7 提供扩展温度范围版本(-40°C 至 +125°C)。
OV-7604-C7 振荡器模块结合了非常低的功耗和非常小的陶瓷封装:采用非常小的 3.2 x 1.5 x 1.0 mm 无铅陶瓷封装的最小振荡器模块(嵌入式 XTAL)
价格有竞争力,独特的尺寸和有竞争力的价格使该产品非常适合许多应用:
1. 通信:物联网/可穿戴设备/无线传感器和标签/手机
2. 汽车:M2M / 导航和跟踪系统 / 仪表板 / 转速表 / 发动机控制器
1. 通信:物联网/可穿戴设备/无线传感器和标签/手机
2. 汽车:M2M / 导航和跟踪系统 / 仪表板 / 转速表 / 发动机控制器
3. 汽车音响和娱乐系统
4. 计量:电表/加热计数器/智能电表/光伏转换器/公用事业计量
5. 户外:ATM 和 POS 系统 / 监控和安全系统 / 票务系统
6. 医疗:血糖仪/健康监测系统
7. 安全:安保和摄像系统 / 门锁和访问控制
8. 消费者:赌博机/电视和机顶盒/白色家电
9. 自动化:PLC / 数据记录器 / 家庭和工厂自动化 / 工业和消费电子产品
那么我们该如何选择与自家的产品相对应的参数呢?深圳市亿金电子为您整理了OV-7604-C7部分晶振编码和参数,如下:
7. 安全:安保和摄像系统 / 门锁和访问控制
8. 消费者:赌博机/电视和机顶盒/白色家电
9. 自动化:PLC / 数据记录器 / 家庭和工厂自动化 / 工业和消费电子产品
那么我们该如何选择与自家的产品相对应的参数呢?深圳市亿金电子为您整理了OV-7604-C7部分晶振编码和参数,如下:
CC7V-T1A-32.768kHz-12.5pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+85C | Crystals |
MS3V-T1R-32.768kHz-12.5pF-20PPM-TA-QC-Au | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+85C | Crystals |
MS3V-T1R-32.768kHz-7pF-20PPM-TA-QC-Au | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+85C | Crystals |
CC7V-T1A-32.768kHz-7pF-100PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-100 PPM -40/+85C | Crystals |
CC7V-T1A-32.768kHz-9pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM -40/+85C | Crystals |
CM8V-T1A-32.768k-12.5pF-20PPM-TB-QA | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200 | Crystals |
CM8V-T1A-32.768k-9pF-20PPM-TB-QA | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM -40/+125C | Crystals |
MS1V-T1K-32.768kHz-10pF-20PPM-TA-QC-Au | Micro Crystal | 晶体 32.768 kHz 10.0 pF +/-20 PPM -40/+85C | Crystals |
CC5V-T1A-32.768kHz-7pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+85C | Crystals |
CM8V-T1A-32.768kHz-12.5pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+85C | Crystals |
CM7V-T1A-32.768kHz-9pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM -40/+85C | Crystals |
CM8V-T1A-32.768kHz-7pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+85C | Crystals |
OM-7605-C8-32.768kHz-20PPM-TA-QC | Micro Crystal | 标准时钟振荡器 32.768 kHz +/-20 PPM -40/+85C | Clock Oscillators |
OM-7604-C7-32.768kHz-20PPM-TA-QC | Micro Crystal | 标准时钟振荡器 32.768 kHz +/-20 PPM I2C -40/+85C | Clock Oscillators |
MS3V-T1R-32.768kHz-9pF-20PPM-TA-QC-Au | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM -40/+85C | Crystals |
CM7V-T1A-Low-ESR-32.768kHz-9pF-20-TA-QC | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM LOW ESR | Crystals |
CC7V-T1A-32.768kHz-7pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+85C | Crystals |
CM7VT1A-LowESR-32.768kHz-12.5pF-20-TA-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM LOW ESR | Crystals |
CM7V-T1A-Low-ESR-32.768kHz-7pF-20-TA-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM LOW ESR | Crystals |
CM7V-T1A-32.768k-12.5pF-20PPM-TA-QA | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200 | Crystals |
CM7V-T1A-32.768k-7pF-20PPM-TA-QA | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM AEC-Q200 | Crystals |
CM7V-T1A-32.768k-7pF-100PPM-TB-QA | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-100 PPM AEC-Q200 | Crystals |
CC7V-T1A-32.768k-9pF-20PPM-TA-QA | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM AEC-Q200 | Crystals |
CM7V-T1A-32.768kHz-12.5pF-100PPM-TC-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF 100 PPM -55/+125C | Crystals |
CC4V-T1A-32.768kHz-12.5pF-10PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-10 PPM -40/+85C | Crystals |
CM7V-T1A-32.768k-12.5pF-20PPM-TB-QA | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200 | Crystals |
CM7V-T1A-32.768k-9pF-20PPM-TB-QA | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM AEC-Q200 | Crystals |
CC7V-T1A-32.768k-7pF-20PPM-TB-QA | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM AEC-Q200 | Crystals |
CM7V-T1A-32.768kHz-9pF-20PPM-TC-QC | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM -55/+125C | Crystals |
CC7V-T1A-32.768k-12.5pF-20PPM-TB-QA | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200 | Crystals |
CM7V-T1A-Low-ESR-32.768kHz-6pF-20-TA-QC | Micro Crystal | 晶体 32.768 kHz 6.0 pF +/-20 PPM LOW ESR | Crystals |
我们在嵌入32.768khz晶体模块的操作注意事项:
内置音叉晶体由结晶形式的纯二氧化硅组成。包装内的空腔是抽真空和密封,以使晶体坯不受空气分子、湿度的干扰和其他影响。
冲击和振动:
避免晶体/模块受到过度的机械冲击和振动。微晶晶振保证晶体/模块将承受 5000 g / 0.3 ms 的机械冲击。
以下特殊情况可能会产生冲击或振动:
多个 PCB 面板 - 通常在拾取和放置过程结束时,使用路由器切割单个 PCB。这些机器有时会在 PCB 上产生基频或谐波频率接近的振动至 32.768 kHz。这可能会因共振而导致晶体毛坯破裂。路由器速度应该调整以避免共振。
超声波清洗
避免使用超声波能量的清洗过程。这些过程可能会损坏由于晶体毛坯的机械共振频率而产生的晶体。
避免使用超声波能量的清洗过程。这些过程可能会损坏由于晶体毛坯的机械共振频率而产生的晶体。
CM7V-T1A-32.768kHz-6pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 6.0 pF +/-20 PPM -40/+85C | Crystals |
CM7V-T1A-32.768k-7pF-20PPM-TC-QA | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM AEC-Q200 | Crystals |
CC7V-T1A-32.768k-9pF-100PPM-TC-QA | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-100 PPM AEC-Q200 | Crystals |
CM7V-T1A-32.768k-9pF-20PPM-TC-QA | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM AEC-Q200 | Crystals |
CC7V-T1A-32.768k-12.5pF-20PPM-TC-QA | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200 | Crystals |
CM7V-T1A-32.768kHz-6pF-10PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 6.0 pF +/-10 PPM -40/+85C | Crystals |
CC4V-T1A-32.768kHz-9pF-100PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-100 PPM -40/+85C | Crystals |
CM8V-T1A-32.768kHz-6pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 6.0 pF +/-20 PPM -40/+85C | Crystals |
CM8V-T1A-32.768kHz-12.5pF-20PPM-TB-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+125C | Crystals |
CC4V-T1A-32.768kHz-7pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+85C | Crystals |
CM8V-T1A-32.768kHz-7pF-20PPM-TB-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+125C | Crystals |
CC4V-T1A-32.768kHz-9pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM -40/+85C | Crystals |
CM9V-T1A-32.768kHz-7pF-100PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-100 PPM -40/+85C | Crystals |
CM9V-T1A-32.768kHz-7pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+85C | Crystals |
CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+125C | Crystals |
CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+125C | Crystals |
CM7V-T1A-0.3-32.768kHz-7pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM 0.3mm | Crystals |
CM7V-T1A-0.3-32.768kHz-9pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM 0.3mm | Crystals |
CM7VT1A-0.3-32.768kHz-12.5pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM 0.3mm | Crystals |
过热、返工高温曝晒:
避免使包装过热。包装用一个由 80% 金和 20% 锡组成的密封圈密封。这该合金的共晶熔化温度为280°C。将密封环加热到 >280°C 会导致密封圈熔化然后,由于真空,金属密封件被吸入形成空气管道的空腔。使用时会出现这种情况热风枪设定温度 > 300°C。
使用以下方法进行返工:
1. 使用设定在 270°C 的热风枪。
2. 使用 2 个温度控制烙铁,设定在 270°C,带有特殊尖端以接触所有焊点
2. 使用 2 个温度控制烙铁,设定在 270°C,带有特殊尖端以接触所有焊点
同时封装两面,焊盘焊锡呈液态时,用镊子取下部分。
CM7V-T1A-100.000kHz-9pF-100PPM-TA-QC | Micro Crystal | 晶体 100.000 kHz 9.0 pF +/-100 PPM -40/+85C | Crystals |
CM7V-T1A-32.768kHz-12.5pF-10PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-10 PPM -40/+85C | Crystals |
CM7V-T1A-32.768kHz-9pF-10PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-10 PPM -40/+85C | Crystals |
CM9V-T1A-32.768kHz-12.5pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+85C | Crystals |
CM7V-T1A-32.768kHz-12.5pF-20PPM-TB-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+125C | Crystals |
CM7V-T1A-32.768kHz-7pF-20PPM-TB-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+125C | Crystals |
CC7V-T1A-32.768k-12.5pF-20PPM-TA-QA | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200 | Crystals |
CC7V-T1A-32.768kHz-12.5pF-10PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-10 PPM -40/+85C | Crystals |
CC7V-T1A-32.768kHz-12.5pF-20PPM-TC-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -55/+125C | Crystals |
CM9V-T1A-32.768kHz-9pF-20PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM -40/+85C | Crystals |
202684-MC03 | Micro Crystal | 晶体 32.768 kHz 4.0 pF +/-20 PPM -40/+85C | Crystals |
CM7V-T1A-32.768kHz-7pF-10PPM-TA-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-10 PPM -40/+85C | Crystals |
202273-EA00 | Micro Crystal | 标准时钟振荡器 128MHz 20ppm -55C +85C | Clock Oscillators |
MS1V-T1K-32.768kHz-9pF-20PPM-TA-QC-Au | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM -40/+85C | Crystals |
MS1V-T1K-32.768kHz-6pF-20PPM-TA-QC-Au | Micro Crystal | 晶体 32.768 kHz 6.0 pF +/-20 PPM -40/+85C | Crystals |
OV-7604-C7-32.768kHz-20PPM-TB-QC | Micro Crystal | 标准时钟振荡器 32.768 kHz +/-20 PPM -40/+125C | Clock Oscillators |
CM7V-T1A-32.768kHz-12.5pF-20PPM-TC-QC | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM -55/+125C | Crystals |
CM7V-T1A-32.768k-12.5pF-20PPM-TC-QA | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200 | Crystals |
CM8V-T1A-32.768k-12.5pF-20PPM-TA-QA | Micro Crystal | 晶体 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200 | Crystals |
CC7V-T1A-32.768kHz-7pF-20PPM-TB-QC | Micro Crystal | 晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+125C | Crystals |
CM8V-T1A-32.768kHz-9pF-20PPM-TB-QC | Micro Crystal | 晶体 32.768 kHz 9.0 pF +/-20 PPM -40/+125C | Crystals |
Micro Crystal 确认标准产品低功耗时钟振荡器 OV-7604-C7 符合“欧盟RoHS 指令”和“欧盟 REACh 指令”。请在我们的网站上找到实际的环境法规符合性证书:www.yijindz.com
