声表面波内部结构与波形曲线

来源：http://www.yijindz.com 作者：yijin 2014年02月11

【SAW】中文简称为声表面波，或者是（声表面滤波器）产品内部是采用压电石英晶片制作而成，基本工作原理是晶片通过电压起到压电效应，并且在基片表面发生周期性的弹性形变，并沿着晶体基片表面向两个方向传播，便产生了波形。利用石英、铌酸锂、钛酸钡晶体具有压效应的性质做成的，所谓压电效应。其中一个方向上的声表面波被吸声材料所吸收，另一个方向上的声表面波沿晶体基片表面传送到输出早期主要应用领域是军事雷达，探测器，军用无线对讲，军用无线电台等军用高科技产品，后来随着世界大战的结束，民用科技的发展迅速，声表面滤波器系列，被广泛应用家电类产品，以及通信类产品，比如移动通信发射塔，以及发射基站。民用产品比如早期的黑白电视机，或者是采用电视等制式影像机系列，在影像机内部主要应用在高频调谐器，起到接收频道的滤波作用。

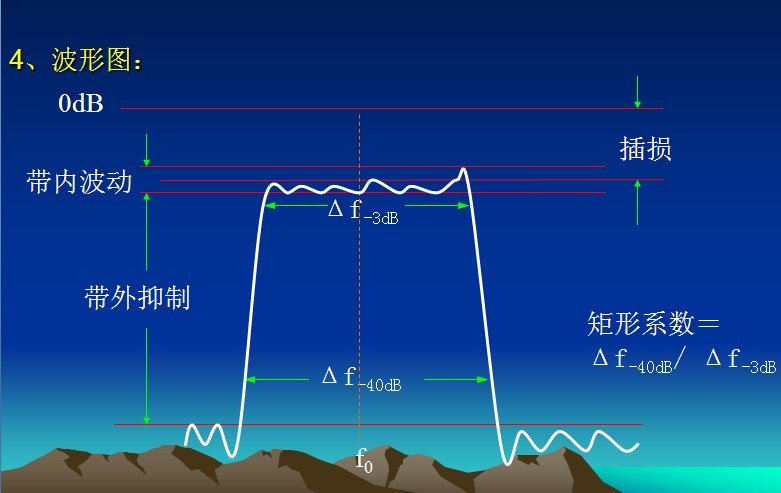

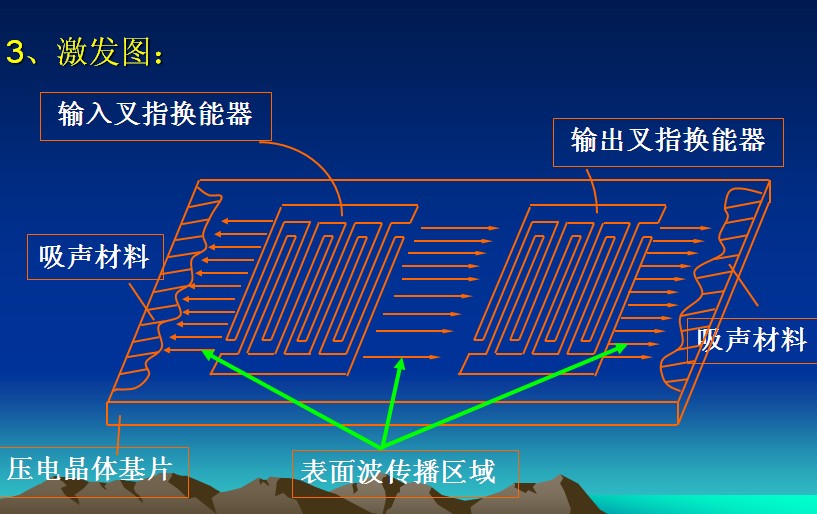

声表面波内部结构详细图如下：

【声表面波的基本含义】
当声表面波通电之后内部晶片产生电能效应，即是当晶体受到机械作用时，将产生与压力成正比的电场的现象。具有压电效应的晶体，在受到电信号的作用时，也会产生弹性形变而发出机械波（声波），即可把电信号转为声信号。|（正因为产生了声表面波的传播效应）被称呼为声表面波。
【声表面波的简单理解】
声表面波是指沿固体表面传播的波，且能量集中于表面。
传播速度比电磁波的传播速度小五个数量级。
在声表面波传播途中，可任意存取信号。
能利用集成电路技术制造声表面波器件。

声表面滤波器的特点：
通过以上对声表滤波器的基本介绍,我们可以了解什么是声表滤波器.其作用又是什么;这里亿金电子继续介绍声表面滤波器的特点,可归纳为一下几点：
模拟数字兼容;
设计灵活性大;
输入输出阻抗误差小;
群延迟时间偏差;
频率选择性优良;
抗电磁干扰性能好;
可靠性高;
传输损耗小;
制作的器件体小量轻.
SAW滤波器的特点适应了现代通信系统设备及便携式电话轻薄短小化、高性能、高可靠、数字化等方面的要求.

声表面滤波器的封装与用途：

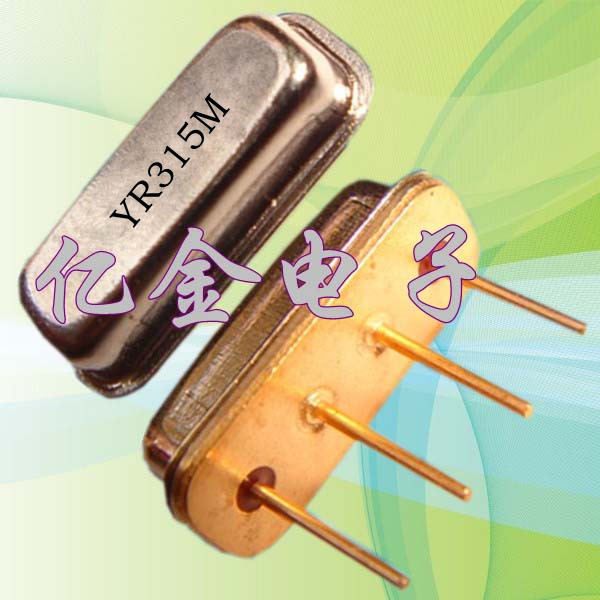

SAW滤波器的封装可分为插件型和贴片型.其插件型封装声表面滤波器主要是：TO-39,F11.贴片型的尺寸分别有：5*5、5*3.5、3.5*3.5、3.8*3.8等.其中心频率从105MHz – 1000MHz,封装形式：TO39,F11,D11,D12.贴片型的中心频率从300MHz – 915MHz.一般常用的中心频率有声表面滤波器F11-R315,声表面滤波器TO-39R315,以及R433M、R310M、F480、L38.9、L3811/L2955等频率.声表滤波器的产品用途很广泛,可用于电视系统、卫星通讯、无线传呼、移动通讯、计算机以及报警系统等领域;其中遥控器与定时器用的声表滤波器是最新推出的新产品.而在移动通讯的应用上,所用的所用手机里面都有数个声表面滤波器,用来选择不同的模式和不同的传输方向的频率.随着市场的需求,科技化的脚步加快也使得SAW滤波器的市场也越来越广泛.

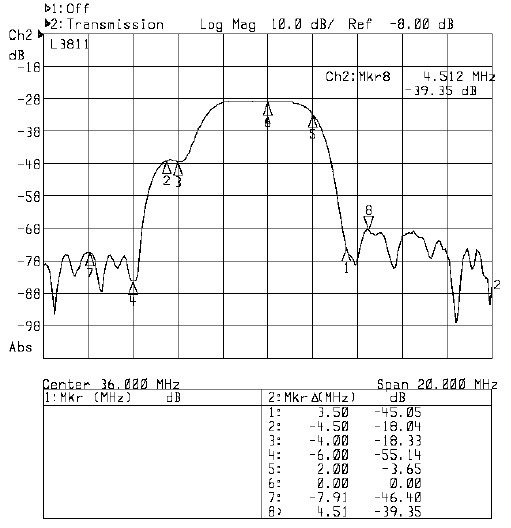

Item		Freq	min	typ	max
Center frequency		Fo	36.05	36.125	36.20	MHz
Insertion attenuation Reference level		36.125MHz	18.3	20.3	22.3	dB
Pass bandwidth		B1dB	-	7.5	-	MHz
		B3dB	-	8.0	-	MHz
		B30dB	-	9.4	-	MHz
Relative attenuation		32.32MHz	-	1.2	-	dB
		39.93MHz	-0.4	1.1	2.6	dB
		32.13MHz	1.6	3.1	4.6	dB
		40.13MHz	1.7	3.2	4.7	dB
		31.25MHz	35.0	48.0	-	dB
		47.25MHz	40.0	52.0	-	dB
Sidelobe	25.00~29.50MHz		35.0	41.0		dB
	29.50~31.25MHz		31.0	37.0		dB
	40.90~43.50MHz		31.0	37.0		dB
	43.50~50.00MHz		35.0	42.0		dB
Reflected wave signal suppression 1.2 us … 6.0 us after main pulse (test pulse 250 ns , carrier frequency 36.125 MHz)			42.0	52.0		dB
Feedthrough signal suppression 1.3 us … 1.2 us before main pulse (test pulse 250 ns , carrier frequency 36.125 MHz)			45.0	54.0		dB
