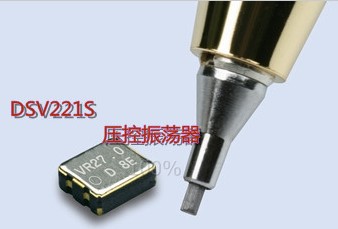

前几年开始了一段移动设备小型化,大小重量轻薄的追捧后用于此类产品设备上的压电频率元器件也开始了改革, 晶体振荡器有了较明显的尺寸缩小以前用于设备中5.0*7.0mm的贴片晶振现在有些客户会选择5.0*3.2mm.用于空调中的5.0*3.2mm晶体振荡器现在有些客户会选择3.2*2.5mm.这个体积是世界最小尺寸了吗？当然不是的日本大真空株式会社研发出了一款最小电压控制的振动子2.5*2.0*0.82mm现在广泛运用于广播接收机,移动电话等等.
■ 电压控制的晶体振荡器
可以根据添加的频率控制终端，除了普通晶体振荡器的频率控制终端电压不同频率晶体振荡器.通常数十个-100 × 10-6 的可以更改。石英晶体被广泛用作频率参考源, 频率信号从晶体需要获得振荡器电路.该产品具有很大优点是功率晶体结合石英晶体振荡器, 提供的振荡器电路可以获得一个振荡信号源.
■ 产品特征
超小型:尺寸(2.5*2.0毫米),最大产品高度0.82mm(0.9毫米)
频率:27MHz逐步扩大计划
电源电压:1.8V/2.8V/3.3V
频率控制范围:±100*10-6分钟。
工作温度:-30°c 至+ 85°c
Rohs,完全无铅
主要应用于:手机内置1Seg接收机调谐器模块,媒体播放器,PND个人导航设备,DSC数码相机,和DVC数码摄像机,高清晰度电视LCD,PDP
■ 频差容限
石英振荡器和输出频率准确度.标称频率输出频率的差异被称为频率偏差.即使温度变化输出频率属性来更好的无穷小变化在振荡频率时有温度变化的特点
