掌握SMD六点常识,教你选型不迷路

来源:http://www.yijindz.com 作者:亿金电子 2022年04月09
  我们都知道,晶振的作用就是构成振荡电路,产生电器工作需要且频率稳定的振荡信号,用于控制电器正常工作。电子工程师在晶振选型时是不是也会陷入迷茫,不知道选用的晶振能否适用于产品的适用。
  产品广泛的应用在电源管理、仪器仪表、 PC 及周边小家电、通讯产品、语言逻辑、应用于DVB(数字机顶盒)、GPS(卫星定位) 、DVD 及数码相框、防火墙、高性能MODEM、路由器、VPN接入服务器、无线路由器、网络存储设备(NAS) 、VOIP网关、数字硬盘录像机(Digital video recorder,DVR)、DSLAM s 、高端打印机、教学演示网络设备、交换机、机顶盒、税控机、液晶显示驱动、鼠标、键盘、蓝牙音响、车载MP3 、LCD控制板等。
  但在实际中一定要根据振荡电路的类型选配合适的晶振,否则将因晶振使用不当或选用错误造成电器工作异常或不能工作。选用贴片晶振应遵循以下6点原则。
  但在实际中一定要根据振荡电路的类型选配合适的晶振,否则将因晶振使用不当或选用错误造成电器工作异常或不能工作。选用贴片晶振应遵循以下6点原则。

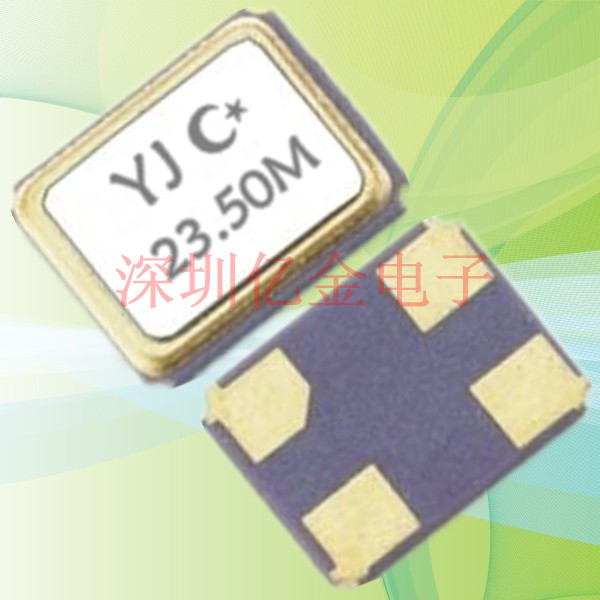

  1、表面观看。看贴片晶振外壳标记文字是否清晰规范、是否存在裂痕、引脚上是否已经焊过锡,如果从外表上发现了晶振出现瑕疵,就不应该使用。
  2、选择型号。选用的贴片晶振看清外壳的型号标记,型号表明了晶振的多项参数性能,如果晶振型号选择不当,将导致产品应用不匹配,不能正常工作。
  3、选择谐振频率。选用的贴片晶振慎重考虑谐振频率是否适应实际电路的要求。如果振荡电路需要4.43MHz的晶振,就绝不能选用谐振频率为500KHZ的晶振。
  4、选择负载电容。选用的贴片晶振选准了谐振频率后,还要特别注意石英晶振的负载电容属性,辨明它是低负载电容型还是高负载电容型。只有谐振频率、负载电容两项参数同时满足实际电路的需求,才算选择正确。如果有一项参数不符合要求,就选择错了。
  5、选择晶振的类型。在选用的贴片晶振要考虑类型,即要搞清楚晶振是串联谐振型还是并联谐振型。串联谐振型晶振为低负载电容,并联谐振型晶振为高负载电容,如果上一步把握正确,那么选用晶振的类型也就符合了。
  6、晶振的替换原则。一个晶振如果损坏了,原则上应选用原型号晶振替换。在没有原型号时,可考虑用其他型号或其他类型的晶振来替代。
  总之,晶振选型不仅仅要考虑参数性能,交期、价格和供货稳定性同样至关重要。
