TG2520SMN专用于5G通讯设备X1G005421003027

来源:http://www.yijindz.com 作者:亿金电子 2022年09月15
温补晶振即温度补偿晶体振荡器(TCXO),是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器

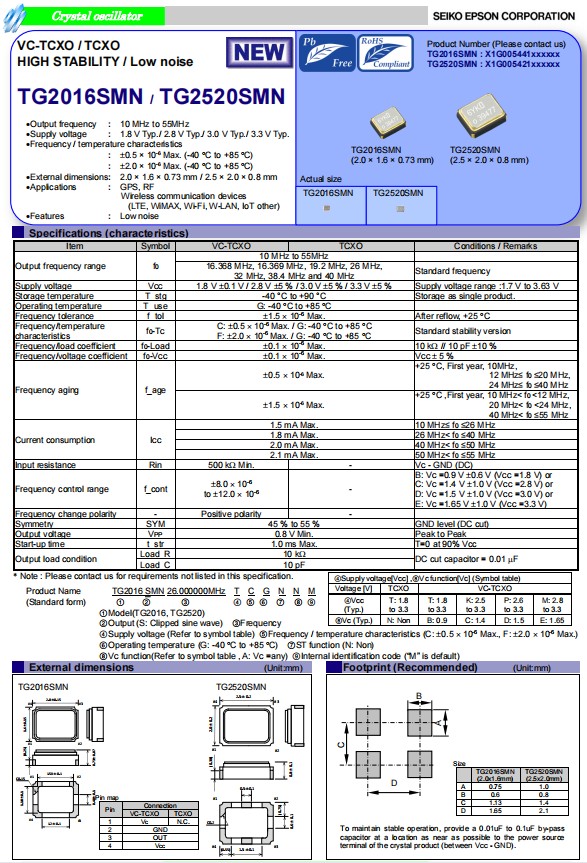

日本进口爱普生晶振TG2520SMN是一款TCXO温补晶体振荡器,小体积晶振尺寸2.5x2.0mm有源晶振,四脚贴片晶振,电源电压1.8V,2.8V,3.0V,3.3V,频率范围10MHz至55MHz,具有超小型,轻薄型,低电源电压,低抖动,低功耗,低损耗,低耗能,低电平,低相位噪声等特点,被广泛应用于5G通讯设备、工业控制、车载、消费电子、光电技术及各种变频调速设备等通讯设备。
TG2520SMN专用于5G通讯设备,X1G005421021227,温补晶体振荡器

产品编码 石英晶振 频率 尺寸 输出波
X1G005421002927 TG2520SMN 19.200000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421003027 TG2520SMN 12.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421003727 TG2520SMN 16.384000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421003827 TG2520SMN 16.384000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421020127 TG2520SMN 16.368000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421020227 TG2520SMN 16.369000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421020327 TG2520SMN 19.200000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421020427 TG2520SMN 26.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421020527 TG2520SMN 32.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421020627 TG2520SMN 38.400000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421020727 TG2520SMN 40.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421020827 TG2520SMN 16.000000MHz 2.50x2.00x0.80mm TCXO晶振
X1G005421021127 TG2520SMN 20.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421021227 TG2520SMN 24.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421021327 TG2520SMN 25.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421021427 TG2520SMN 27.000000MHz 2.50x2.00x0.80mm Clippedsinewave

X1G005421021527 TG2520SMN 30.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421021627 TG2520SMN 48.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421022027 TG2520SMN 52.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421022127 TG2520SMN 27.600000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421022227 TG2520SMN 50.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421030127 TG2520SMN 16.368000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421030227 TG2520SMN 16.369000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421030327 TG2520SMN 19.200000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421030427 TG2520SMN 26.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421030527 TG2520SMN 32.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421030627 TG2520SMN 38.400000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421030727 TG2520SMN 40.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421030827 TG2520SMN 16.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421031127 TG2520SMN 20.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421031227 TG2520SMN 24.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421031327 TG2520SMN 25.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421031427 TG2520SMN 27.000000MHz 2.50x2.00x0.80mm Clippedsinewave
X1G005421031527 TG2520SMN 30.000000MHz 2.50x2.00x0.80mm Clippedsinewave
TG2520SMN专用于5G通讯设备,X1G005421021227,温补晶体振荡器
削波正玄波(Clipped Sine Wave)是有源晶振输出方式的一种,相比方波的谐波分量少很多,但驱动能力较弱,在负载10K/10PF时Vp-p为0.8Vmin.通常为SMD7050,SMD5032,SMD3225等封装的表贴温补晶振使用的输出波形.当然,有源晶振还有CMOS,TTL,ECL,LVDS,正玄波等输出方式,这些输出逻辑方式也各有优缺点,至于如何利用它们我们却是不得而知.所以日本爱普生晶振就推出了相关的技术支持文档,明确指出应当如何在电路设计中应用削顶正玄波.
