控制晶体振荡器输出的三态函数

来源：http://www.yijindz.com 作者：亿金电子 2019年08月26

石英晶体振荡器,有源晶振用于各种各样的高端设备中,为了更好的达到使用效果,晶振中的任何一个参数都与之相关.以下所介绍到的是控制晶体振荡器输出的三态函数.
什么是晶体振荡器的三态函数？
三态指其输出既可以是一般二值逻辑电路的正常的高电平或低电平,又可以保持特有的高阻抗状态.
在具有三态功能的振荡器中,有源晶体振荡器输出可以由三态引脚控制如下：
逻辑高：输出使能
逻辑低：输出禁用
三态功能将允许输出引脚高阻态,有效去除石英振荡器电路输出.
振荡器电路可以保持开启或关闭输出在Tri-State中被禁用.
三态振荡器工作模式：振荡器电路关闭

•优势：待机电流较低
•缺点：更长的启动时间：
(基本模式> 0.2mS)
(第3个泛音模式> 2mS)
三态振荡器工作模式：振荡器电路

•优势：输出使能时间更短
(<0.1mS)
•缺点：待机电流更高
待机当前比较不同的有源晶振,晶体振荡器工作模式

待机电流
电源电压(VDD)		1.8V	2.5V	2.8V	3.3V	5V
晶体振荡器关闭	22MHz	0.4uA	0.5uA	1.1uA	1.6uA	4.1uA
晶体振荡器关闭	44MHz	0.4uA	1.5uA	1.7uA	2.3uA	6.1uA
晶体振荡器开	22MHz			0.33mA	0.5mA	1.16mA
晶体振荡器开	44MHz			2.1mA	3.4mA	13.5mA

•禁用输出时,只有PX/PY系列具有振荡器开/关选项.
•所有其他石英晶体振荡器系列都在三态中关闭振荡器.

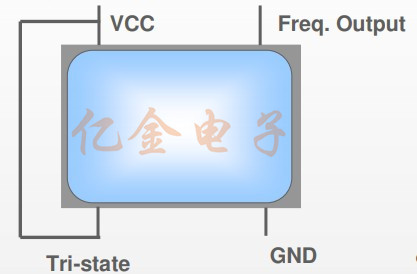

如何禁用三态函数

•如果不需要三态功能,三态引脚应为连接到Vcc引脚或左侧浮动. 有一个内部上拉电阻可以使能如果三态引脚悬空,则输出
•亿金电子建议如果将三态引脚连接到VCC不需要三态函数.
石英晶体振荡器的输出被一个三态控制端所控制,当控制端是低电平时输出端将呈现高阻,当三态端是高电平时输出端才会有频率和波形输出.有关石英贴片晶振的更多详细资料欢迎咨询0755-27876565.
