采购员福利,亿金资深销售经理分享选用晶振妙招

来源：http://www.yijindz.com 作者：yijindz 2016年08月17

        晶振使用的越来越多,在各种智能产品中的要求越来越高,因此晶振根据不同使用领域需求,被分为多种型号规格,这也就使得诸多采购在选用晶振时容易混淆以至于选错.下面深圳亿金电子资深销售经理给大家分享选用晶振的妙招,给大家说说怎么样更好的选用晶振吧.
         一、常用的兆赫兹贴片晶振,选用晶振首先需要了解的就是晶振的型号（也就是我们所说的封装尺寸）,贴片晶振分为2脚和4脚这个需要了解到来,如果晶振是两脚贴片晶振,我们需要知道是陶瓷面封装还是金属面封装,陶瓷面封装常用的规格是5032、6035贴片晶振.四脚贴片晶振则分为有源和无源两种.
        知道型号频率了接下来就是客户使用晶振的参数要求了,也就是我们所说的精度（PPM值）以及负载电容（PF）.常用的贴片晶振封装尺寸有7.0x5.0mm、6.0x3.5mm、5.0x3.2mm、3.2x2.5mm的尺寸,微小型晶振尺寸2.5x2.0mm、2.0x1.6mm、1.6x1.2mm、1.2x1.0mm等等.

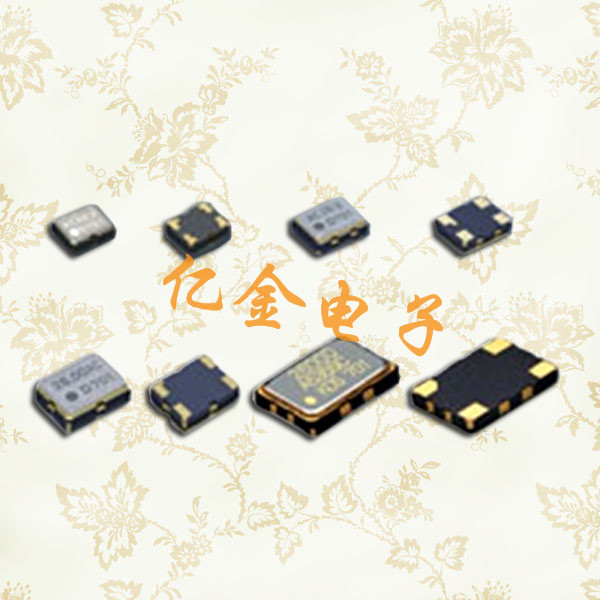

         二、贴片有源石英晶振选用,首先我们要根据型号分辨是温补晶振还是压控晶振,温补振荡器的缩写为TCXO,压控振荡器的缩写为VCXO,压控温补振荡器的缩写为VC-TCXO.从客户提供的型号中的数字我们就可以了解到晶振的尺寸,之后就是问客户要求的电压、负载、精度以及其他有没有特殊要求就可以了.
         三、32.768K晶振是大家最为熟悉的啦,那么选用此款晶振需要了解到的首先是插件还是贴片的,如果是贴片的那么我们只需要问客户型号就可以了,从客户提供的完整型号我们可以知道品牌以及尺寸,参数常规既可当然有特殊要求的就要提前讲了.

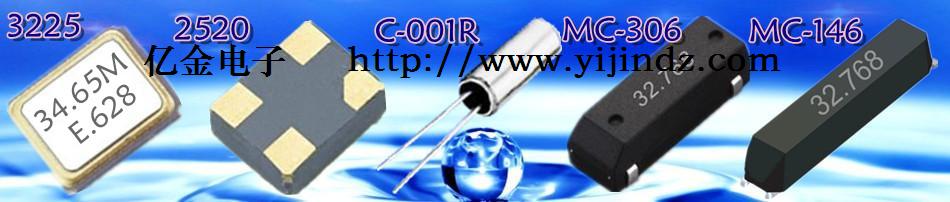

         常用日本贴片晶振品牌型号为FC-135爱普生晶振、SSP-T7精工晶振、DST310S大真空晶振、CM519西铁城晶振,当然也有其他32.768K晶振型号,不明白的可以到亿金官网查询哦.

         四、32.768K晶振插件的就两种2x6mm和3x8mm的,特别好记,同样我们客户有特殊要求就按客户的提供,客户没有特殊要求则是按常规20ppm精度12.5pf负载提供.
         圆柱石英晶体常用的精度可以分为5PPM、10PPM、20PPM,当然也可以根据客户的要求分为正偏差以及负偏差的.圆柱石英晶体的负载电容分为6PF、8PF、12.5PF,也可以根据客户的要求提供更多的负载选择.
         五、同样插件晶振有不同封装的,插件晶振比起贴片晶振我们可以直接的从外观了解到是什么型号,比如49S封装为两脚椭圆型、陶瓷晶振则是材质上一看就明白（陶振分为两脚三脚）,有一种U型插件晶振,还有一种是圆柱晶体,圆柱晶体选用所需要了解的跟32.768K一样的哦.
