石英振荡器系列三之那些由振荡电路所引起的问题及应对措施

来源:http://www.yijindz.com 作者:亿金电子 2020年10月13
  石英振荡器系列三之那些由振荡电路所引起的问题及应对措施
  在上一期中详细阐述了振荡器振荡电路的工作原理以及检测方法,是的,这样的确加深了我们对该类型产品的了解程度,但这依旧还远远不够,想要在深入了解其原理,那么就必须要要对设计有一定的了解,一个优秀的设计可以将一颗晶振的性能发挥到极致,但是我们不得不承认在设计中会出现这样那样的问题,那么我们应该怎么样应对这些问题呢?都有哪些应对措施呢?

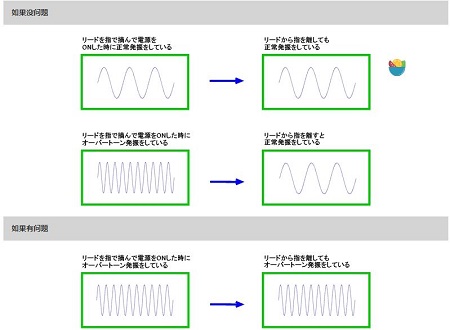

  那要怎么样判断振荡电路出现异常了呢?检查高振荡模式(容易从基波振荡到第三谐波)的一种简单方法是在振荡器的振荡模式为基波时读取振荡器,如图9所示.即使在用水稍微蘸湿手指后再关闭电源然后再打开电源的情况下,示波器的波形也将为3.如果不进行泛音振荡,则可以判断没有异常振荡的可能性.
  那在设计电路时又有哪些故障症状呢?其中包括:实际机器的频率精度非常严格,但是没有落在所需的频率范围内;它是调节频率的电路,但是无法调节频率;该频率约为正常频率的1/3或3倍;当打开电源时,振动器的振荡开始时间很慢;传感器没有振荡,或者开始振荡需要很长时间.从这些表象我们也可以看出振荡电路是否处于异常状态.
  因此,为了防止这种症状,需要至少研究上述振荡电路的基本项目.这里,如果不需要改变石英晶体振荡器的规格来解决该问题,则可以相对容易地采取电路侧的对策.具体见下表.

故障症状 起源 对策示例
频移 振动器的负载能力和振荡电路的负载能力不匹配. 更改电路常数(C1,C2).
更改传感器的负载电容.
频率无法调整 微调电容器导致的可变频率量不足. 减小微调电容器和固定电容器的电容.
振荡频率约为正常频率的3倍 电路常数与振荡器的振荡顺序不匹配. 增加反馈电阻(Rf)的值.
插入限流电阻(Rd).
增加外部电容器(C1,C2)的值.
以正常频率的1/3振荡 电路常数与振荡器的振荡顺序不匹配. 减小反馈电阻(Rf)的值.
减小极限电阻(Rd)值.
减小外部电容器(C1,C2)的值.
振动器不振荡 电路的负电阻没有裕度. 减小极限电阻(Rd)值.
振荡器启动时间长 减小外部电容器(C1,C2)的值.
  但是,即使改善了故障症状,在许多情况下,其他振荡电路的特性也无法满足,并且可能会发生其他故障,因此有必要研究电路.此外,即使尝试对策也无法解决问题,如果有要求,我们也会考虑,请与我们的销售人员联系.亿金晶振代理商将全力助您解决问题.
