首页欧美晶振康纳温菲尔德晶振康纳温菲尔德晶振,TX180晶振,7050温补晶振

康纳温菲尔德晶振,TX180晶振,7050温补晶振

  • 频率:6.4 MHz~38.88MHz/10.0~50.0MHZ

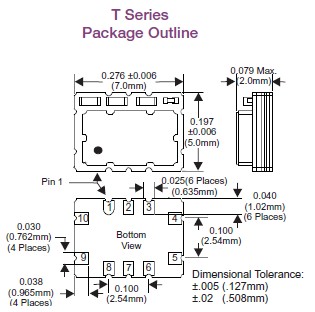

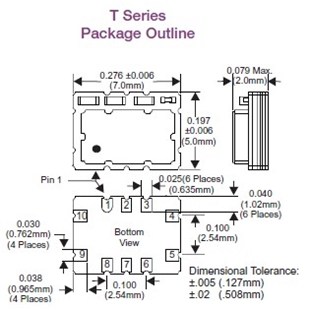

  • 尺寸:7.0*5.0mm
  • 应 用: 康纳温菲尔德晶振,TX180晶振,7050温补晶振石英晶振的切割设计:不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型...
  • RoHS RoHS2


    康纳温菲尔德晶振,TX180晶振,7050温补晶振石英晶振的切割设计:不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有AT切、BT切。其它切型还有CT、DT、GT、NT等。
    康纳温菲尔德晶振公司全球计时解决方案包括两个石英晶体操作;一个晶体振荡器设计制造集团,以及一个专门设计同步时钟、PLL模块的定时产品组,以及用于电信和数据通信应用的特殊函数ASICs,以及全球定位系统(GPS)基于同步以太网应用的定时解决方案.康纳温菲尔德晶振公司拥有广泛的系列产品,比如:晶振,石英晶振, 温补晶振,石英晶体振荡器, (PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒    温晶体振荡器等.还包括标准频率控制装置,以定制定时、蜂窝和全球定位系统解决方案.
康纳温菲尔德晶振公司继续在频率控制产品设计上进行创新,利用其丰富的50年的历史和丰富的经验,提供高精度、高频率和高性能石英振荡器, (PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等阵列.尽管引入了竞争共振技术,但基于石英的振荡器仍然提供了长期和短期稳定精度的最高水平,以及与目前可用的其他频率控制技术相比,低抖动和低相位噪音信号产生.
    康纳温菲尔德晶振公司为广泛的应用程序提供各种晶振,石英晶振,贴片晶振,晶体振荡器等水晶产品.标准晶体具有低老化、低串联电阻、基本或三次超调模式,且符合RoHS的要求.精密水晶提供非常低的老化,高Q /低相位噪音,倒置的台面设计,也符合RoHS的标准.我们还专门研究石英晶体微平衡技术,为生物医学传感器、金属沉积监测器、环境监测、化学反应监测器以及大量其他应用提供无限的设计可能性.

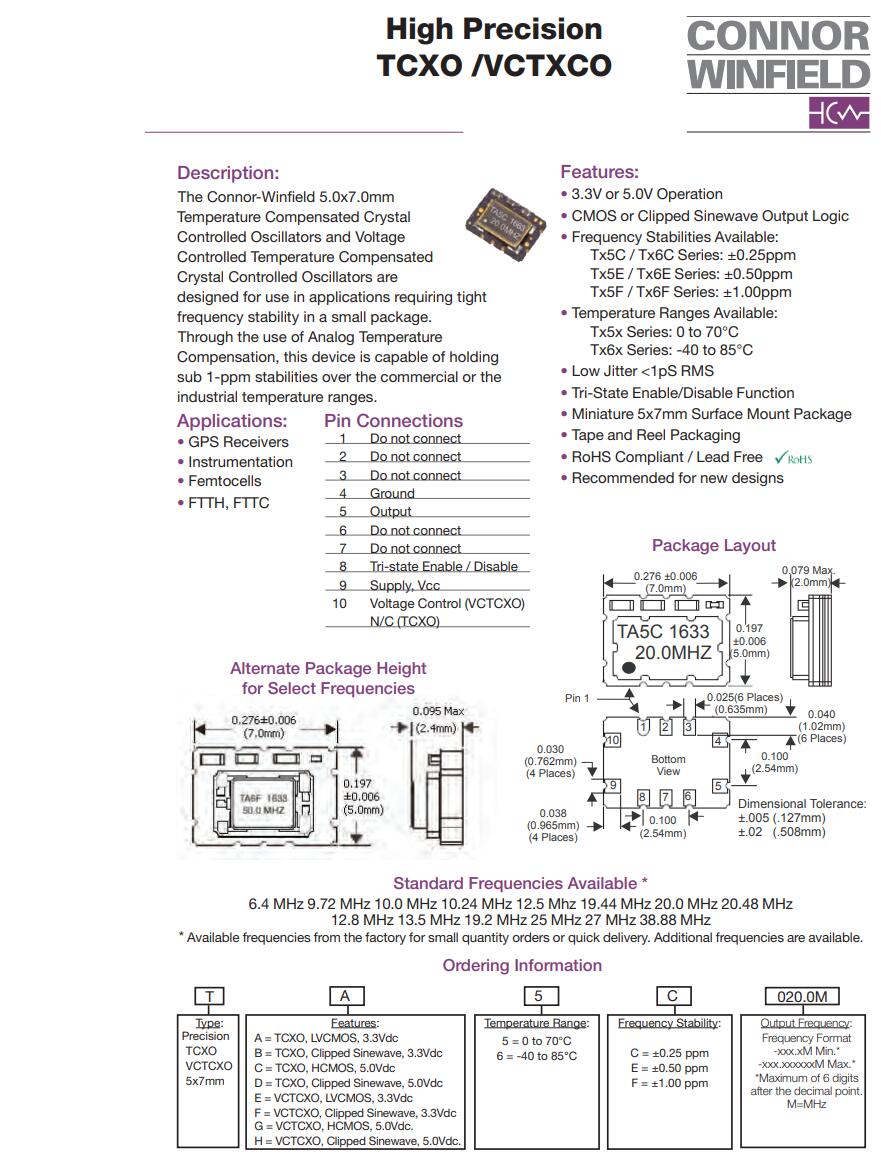

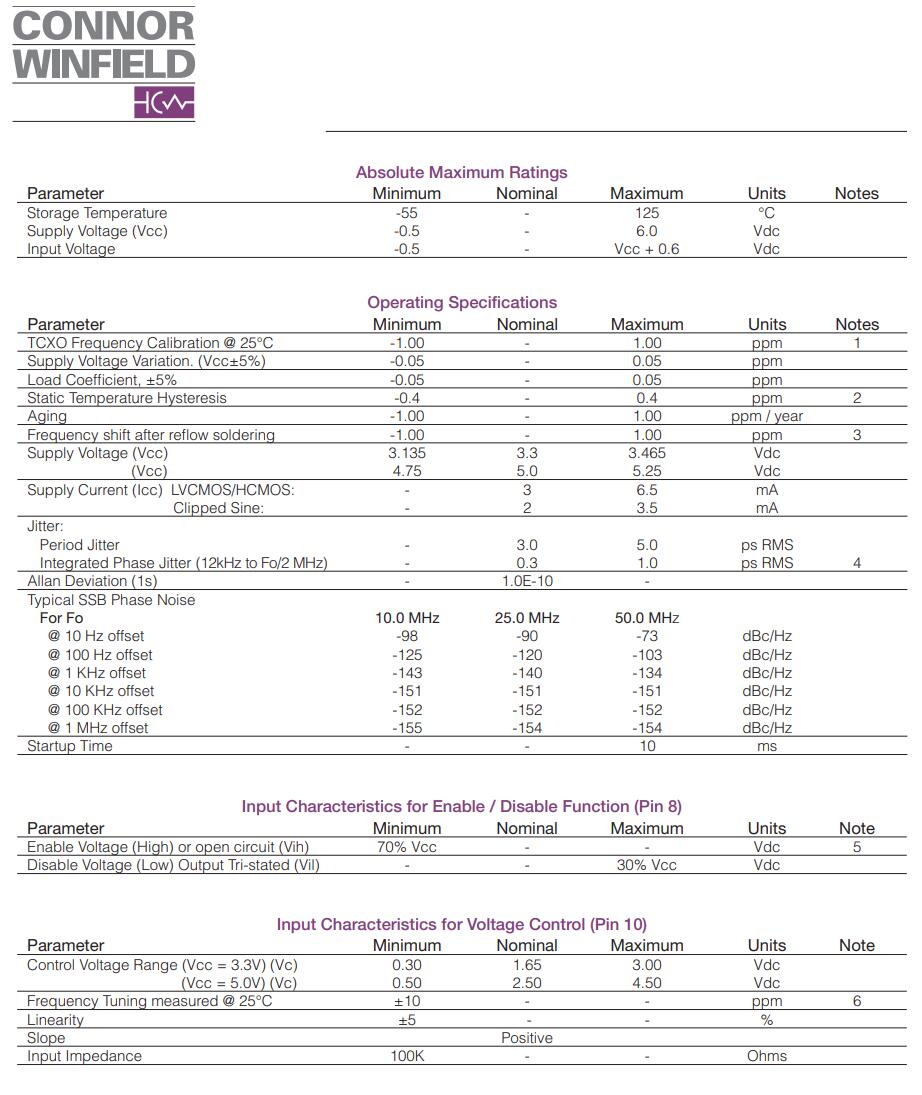

型号 TX180晶振 (TCXO)
输出频率范围 6.4~50.0MHz
标准频率 6.4MHz/9.72MHz/10.0MHz/10.24MHz/12.5MHz/19.44MHz/20.0MHz//12.8MHz
电源电压范围 +0.6~+6V
电源电压(Vcc) +3.135V/+3.3V/3.465V/4.75V/5.0V/5.25V
电源电流 +9mA max./+25.0mA max.
精度
C = ±0.25 ppm
E = ±0.50 ppm
F = ±1.00 ppm
工作温度 5 = 0 to 70°C
6 = -40 to 85°C
储存温度 -55 - 125 °C
输出电压 0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)
输出负载 15pF
周期抖动 3 ps ms/5 ps ms
相位抖动(BW=12kHz 至 20MHz) 0.5 ps ms/1 ps ms


1:抗冲击:
    抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。
2:辐射:康纳温菲尔德晶振,TX180晶振,7050温补晶振
    将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
3 :化学制剂/ pH值环境:
    请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4:粘合剂:
    请勿使用可能导致石英晶振所用的封装材料终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。( 比如,氯基胶粘剂可能腐蚀-一个晶振的金属"盖” ,从而破坏密封质量降低性能。)
5 :卤化合物:
    请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件內,都可能产生腐蚀。同时, 请勿使用任何会释放出卤素气体的树脂。
6:静电:
    过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
    康纳·温菲尔德晶振公司在所有层面上都致力于满足石英晶振,贴片晶振, 温补晶振,石英晶体振荡器等客户的所有要求,通过维护我们的ISO 9001质量体系认证,持续改进我们的流程是我们不断超越客户期望的承诺.对我们来说,石英晶振,贴片晶振, 石英水晶振荡子, 压电石英晶体、有源晶体产品质量不仅仅是一种技术或系统,它是一种无所不包的、毫不妥协的哲学产品,不仅能满足我们客户对于晶振,石英晶体的质量要求,而且还能以各种方式超越它们.
    康纳·温菲尔德(Connor Winfield)晶振集团致力于以一种全球负责的方式开展企业业务,与对环境敏感的原则相一致.我们明白,我们在维持环境方面发挥着至关重要的作用.因此,我们将积极地减少我们的业务和压电石英晶体、有源晶体产品对环境的影响.此外,我们向我们的利益攸关方保证,我们符合所有地方、州和联邦环境法规,而且只要有可能,我们将努力减少我们的业务运作对环境的影响.
    从1994年开始,我们所有的制造业务都有CFC欣然接受RoHS原则,现在提供了广泛的兼容产品满足所有在我们做生意的国家的适用环境、健康和安全法律要求,将EICC(电子行业行为守则)中概述的原则作为公司内部政策.
    保持积极的计划,减少我们在压电石英晶体、有源晶体,晶体振荡器,有源晶振,晶振,石英晶振等产品的生产过程中对消耗品(能源、水、材料等)的使用.
    公开披露环境管理系统方面的信息将是透明的,包括任何监管罚款或罚款,迄今为止,connorwinfield康纳·温菲尔德晶振集团还没有发生任何监管罚款或罚款.
    Connorwinfield康纳·温菲尔德晶振集团环保基本理念:康纳温菲尔德晶振,TX180晶振,7050温补晶振
1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.
2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.
3.有效利用资源和能源,认识到资源和能源的有限性,努力进行晶振,石英贴片晶振,有源晶体,压控振荡器等原材料的有效利用.
4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会.
5.推进晶振,石英晶振,有源晶振,压控振荡器的环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.
6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.
