ECX-33AQ非常适合汽车和物联网应用

来源：http://www.yijindz.com 作者：亿金电子 2026年10月22

ECX-33AQ非常适合汽车和物联网应用

在新能源汽车,智能网联,工业物联网,无线传感快速普及的时代,时序器件早已不是简单的配套被动元器件,而是整个系统稳定通信,精准采样,可靠运行的"心跳基准".汽车与物联网设备的工作环境复杂多变,温差剧烈,持续振动,电磁干扰强,同时产品生命周期长,可靠性要求严苛,普通消费级晶振往往难以满足长期稳定工作的硬性指标.深圳市亿金电子有限公司作为ECS品牌正规授权代理商,深耕频率控制元器件供应链多年,持续为国内汽车电子厂商,IoT方案商,工业设备研发企业提供原厂品质ECS晶振现货,技术选型,样品支持与稳定交期服务,今天我们将全面解析ECS旗下AEC-Q200认证车规贴片晶振——ECX-33AQ,为什么它成为当下汽车电子,物联网项目优选的MHz石英晶体,以及它在不同细分场景中的应用价值,电气特性,设计要点与供应链优势,欢迎新老客户来电咨询:0755-27876565.

ECSInc.是全球知名的频率控制器件厂商,自品牌创立以来专注石英晶体,晶振,振荡器,谐振器等时序产品研发制造,产品线覆盖消费,工业,医疗,车载电子应用晶振,通信等多个领域,依托IATF16949车规级生产体系,严谨的可靠性验证流程,在全球车规无源晶振市场拥有极高认可度.

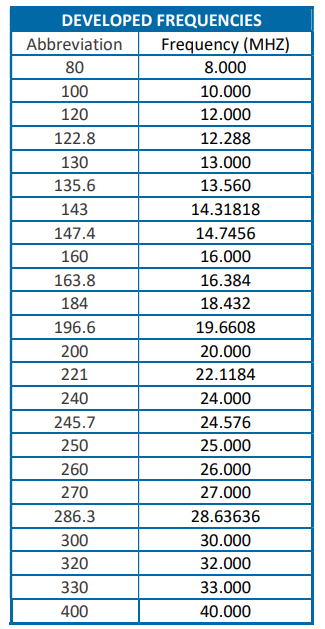

先看ECX-33AQ核心电气规格:频率覆盖8MHz～54MHz,覆盖绝大多数MCU,BLE蓝牙,Sub-GHz无线射频,CAN总线,以太网PHY芯片常用基准频点;标准频率公差±30ppm,全温区间频率稳定度±150ppm,典型负载电容8pF,最大激励电平200μW,等效串联电阻ESR区间35Ω～500Ω,工作温度区间-40℃至+150℃,远超普通工业级晶振的温度上限,能够从容应对发动机舱,底盘,户外露天IoT设备,高温工控箱等极端高温工况,同时在北方冬季,高寒地区的低温环境下不会出现频率大幅漂移,停振等风险.最为关键的是,ECX-33AQ完整通过AEC-Q200汽车电子无源器件认证,这是进入汽车前装供应链的基础门槛,AEC-Q200规范包含温度循环,高温存储,湿热,振动,机械冲击,焊点疲劳,老化寿命等一系列严苛可靠性测试,通过该认证代表这款晶振满足整车厂对于车载电子元器件的长期可靠性管控标准,不管是前装车载配套,还是后装车载配件,商用车,工程机械电控单元都可以放心选用,规避消费级晶振在长期高低温循环下出现频偏增大,失效停机的隐患.

很多工程师会有疑问:同样是3225车规晶振,ECX-33AQ的二焊盘设计相比传统四焊盘有什么优势？传统四焊盘晶振四个引脚需要预留更多布线空间,而ECX-33AQ仅两个有效焊盘,PCB布线更简洁,减少多余焊盘带来的寄生电容干扰,对于射频无线类物联网产品,寄生参数的降低有助于减少时钟信号对射频接收灵敏度的影响,降低EMI电磁干扰风险,这一点在低功耗蓝牙,LoRa,WiFi物联网模组上优势尤为突出.同时精简焊盘结构在回流焊制程中受热更加均匀,减少热应力带来的晶片损伤,提升批量生产良率,对于SMT大批量代工生产的企业,可以降低元器件焊接失效带来的返工成本.当然,二焊盘设计对PCB封装库,焊盘开窗,钢网设计有对应的要求,深圳市亿金电子作为ECS代理,可以向客户提供原厂标准封装库,推荐焊盘图纸,回流焊工艺指导,协助硬件工程师快速完成原理图和PCB设计,缩短项目选型验证周期.

汽车电子是ECX-33AQ最核心的应用赛道,我们可以拆解车载内部不同子系统的时序需求,理解这款晶振的适配逻辑.首先是车载传感器系统:TPMS胎压监测,车身姿态传感器,温度压力传感器,毫米波雷达辅助单元,车门BMS电池管理从控板,这类设备安装位置分散,部分布置在底盘,轮胎附近,长期承受路面颠簸冲击,夏季暴晒,冬季低温,供电功耗受限,需要低激励电平,宽温,抗冲击的时钟源,ECX-33AQ低驱动功率特性,适配电池供电的传感节点,在振动冲击环境下时钟输出持续稳定,不会因为车辆颠簸发生偶然停振,保障传感器数据持续上传给整车ECU.其次是车载信息娱乐与座舱域设备:中控主机,车载蓝牙,车载WiFi,后排影音,T-BOX远程通信网关,T-BOX作为整车联网的核心,需要稳定时钟支撑4G/5G通信,远程报文收发,时间同步,如果基准时钟漂移过大,会出现网络掉线,数据包丢包,时间戳错乱,ECX-33AQ的频率稳定性能够保障通信链路持续同步,满足车联网远程管控,OTA升级时序要求.另外在车身控制模块BCM,灯光控制,车窗,雨刮电控单元,以及新能源汽车OBC车载充电机,DC-DC辅助电源板,高压采集板上,同样大量使用MHz无源晶振作为主控MCU基准时钟,这些电控单元长期处于机舱高温环境,+125℃以上短时高温是常态,ECX-33AQ最高+150℃工作温度裕量,可以预留充足安全余量,避免温度临界点器件性能恶化.ADAS辅助驾驶周边的低功耗外设,摄像头辅助同步单元,很多不需要超高精度TCXO温补晶振,使用ECX-33AQ这类高可靠无源晶振,在满足时序指标前提下,能够帮助BOM成本优化,是成本与可靠性平衡的优选方案.

除汽车赛道之外,物联网产业是ECX-33AQ另一个广阔应用市场.物联网设备种类繁杂,从工业现场有线采集终端,无线传感节点,智能水表电表气表,户外光伏监测终端,冷链温湿度记录仪,到智能家居中控,智能门锁,共享设备,无人机外设,便携式医疗监测模块,都离不开MHz石英晶振.物联网产品的一大特点是部署环境不可控,大量设备露天安装,无人值守,生命周期要求5年,10年甚至更久,很多电池供电的IoT节点对静态功耗,时钟功耗极其敏感.ECX-33AQ最大驱动电平200μW,支持低激励功率工作模式,搭配低功耗MCU可以有效降低整机待机功耗,延长电池使用寿命,减少后期维护更换电池的工作量.针对工业物联网IIoT场景,工厂车间存在电机启停,变频器,大功率开关电源带来的强电磁干扰,还有流水线持续振动,粉尘潮湿环境,AEC-Q200认证本身覆盖严苛环境可靠性,移植到工业场景,ECX-33AQ的抗振动,抗冲击,温漂特性远优于普通工业晶振.对于LoRa远距离物联网,Sub-GHz射频模块,BLE蓝牙5.0/5.3透传模组,射频芯片对基准时钟的频率准确度直接影响收发频点,如果时钟偏差超标,会出现通信距离变短,丢包率上升,无法配对连接,ECX-33AQ出厂经过原厂精准校准,频点一致性好,同批次器件离散度低,方便模组厂商批量生产校准,降低产线调试难度.还有一类是便携穿戴,仓储RFID采集器,手持巡检终端,产品内部结构紧凑,电池容量有限,3225mm晶振小体积封装,给结构设计留出更多空间,是这类轻量化IoT终端的理想时钟器件.

在这里我们也要客观区分ECX-33AQ和同系列其他型号的定位差异,避免选型踩坑.ECSECX-33系列里面包含多个子型号,有消费级版本,工业级版本,车规AEC-Q200版本,其中ECX-33AQ为二焊盘车规款,而ECX-33B2Q,ECX-33Q多为四焊盘结构,参数,温稳,焊盘定义不一样,很多客户选型时容易混淆型号后缀,拿错规格导致样品测试失败.深圳市亿金电子有限公司在接单时会严格核对客户需求:工作温度范围,所需频率,负载电容,精度等级,封装焊盘要求,是否需要AEC-Q200证书,是否需要原厂COC符合性证明文件,给客户匹配准确型号,同时提供样品测试,避免因为型号理解偏差造成项目延误.同时ECS支持部分常用频点定制,客户如果标准频点无法匹配,亿金电子可以对接原厂评估定制周期,起订量,满足差异化硬件方案需求.

从可靠性底层逻辑来讲,石英晶振的失效,大多来自晶片应力,封装气密性,电极老化,温度循环疲劳,焊接热冲击几个维度.ECS在ECX-33AQ生产制造环节,选用高等级天然石英基材,采用高精度光刻切割,化学抛光工艺,减少晶片内部微裂纹;陶瓷封装基座搭配气密性封焊,阻隔水汽,杂质进入腔体,防止长期使用下电极氧化,晶片性能衰减;出厂批次100%电性能检测,包含常温频点,ESR,绝缘阻抗,抽样做温度循环,高温老化,振动冲击可靠性试验,每一批次配套原厂测试报告.对比市面上很多国产车规晶振,ECS作为老牌海外频率器件厂商,AEC-Q200认证历史久,在各大整车Tier1,模组厂商里面有大量导入案例,认证资料,PPAP文件体系成熟,客户做整车零部件审核,供应商审核的时候资料对接顺畅,减少认证周期成本.但我们也不回避,进口车规元器件经常面临货源紧张,交期波动的行业痛点,这也是代理商价值所在,深圳市亿金电子长期备储ECS主流车规晶振现货库存,包含ECX-33AQ多个热门频点,建立安全库存缓冲,优先保障长期合作的汽车电子晶振,IoT方案客户供货稳定,应对原厂产能波动,物流延迟带来的断供风险,客户可直接联系0755-27876565查询实时库存,交期,价格,获取样品.

在硬件电路设计层面,使用ECX-33AQ无源晶振,有几个非常关键的设计要点,亿金电子技术团队在长期服务客户过程中总结了大量踩坑经验,在这里分享给研发工程师.第一,负载电容匹配,ECX-33AQ典型CL=8pF,MCU内部寄生电容,PCB走线电容会叠加到晶振回路,不能直接简单按照标称值选外部电容,需要根据芯片手册,实测振荡波形微调,负载不匹配会造成实际频偏超标,起振困难,振荡幅度异常,尤其低电压低功耗MCU,起振裕量本身较小,匹配不当极易出现低温停振.第二,PCB布局,晶振回路属于高频小信号回路,走线必须尽可能短,紧贴MCU晶振引脚,远离大功率电源走线,电机驱动走线,射频天线,晶振下方尽量不走电源和高速信号线,增加接地屏蔽,降低EMI干扰以及外界信号对时钟回路的拉扯.第三,激励功率控制,无源晶振的激励电平不能超过规格书200μW上限,激励过大,长期工作会加速晶片老化,频率漂移逐年变大,缩短产品寿命,MCU寄存器里面一般可以配置驱动增益,推荐优先使用低增益模式,在保证稳定起振前提下降低激励功率.第四,回流焊工艺管控,车规晶振陶瓷封装虽然耐热性强,但不建议多次回流,温度曲线严格遵循ECSdatasheet推荐峰值温度,保温时间,避免过热造成封装气密性受损.如果研发团队缺少时序器件调试经验,亿金电子可以安排技术工程师配合客户做振荡回路调试,频偏测试,EMI整改支持.

很多方案商会关心成本问题,在车规无源晶振选型上,市场上方案分成三档:超高精度TCXO温补晶振,常规AEC-Q200无源晶振,消费级无源晶振.TCXO精度高但价格高,功耗更高,适合GNSS卫星定位,高精度时间同步等场景;消费级晶振价格低,但是没有AEC-Q200认证,宽温稳定性,抗老化能力弱,只能用在室内常温小家电;而ECX-33AQ正好卡在中间高性价比区间,对于绝大多数不需要ppm级超高稳度的车载MCU,IoT无线模组,无源晶振方案已经足够满足系统时序指标,相比TCXO可以显著降低BOM物料成本,同时保留完整车规可靠性资质,是降本而不降可靠性的优选路径.很多新能源配套企业,物联网模组厂商,在新一代产品迭代中,逐步把原来高价的高精度有源晶振替换成ECX-33AQ这类合规无源晶振,在满足整车测试,入网认证要求的前提下,提升产品价格竞争力.

放眼行业发展趋势,汽车产业正在向电动化,网联化,区域控制器集中化演进,域控制器内部集成更多外设,PCB密度持续提升,小型化时序器件需求持续上涨;物联网端侧设备持续下沉,从城市走到矿山,油田,冷链,荒漠等极端环境,高可靠无源晶振的市场需求逐年扩容.与此同时,供应链自主可控,多供应商策略成为国内硬件企业的共识,单一货源会带来巨大断供风险,ECS作为海外优质晶振品牌,可以和国内晶振品牌形成双供应商备份方案,深圳市亿金电子作为正规ECS授权代理,能够给客户提供原厂渠道正品,杜绝翻新,散新,水货物料,所有出货物料附带原厂包装,标签,可追溯批次,支持客户来料检验,第三方实验室可靠性复测.市场上有部分非正规渠道流通ECS晶振,批次混杂,无追溯,缺少AEC-Q200配套文件,一旦流入车载项目,后期批量失效会带来巨额召回损失,建议所有汽车电子客户选择品牌官方授权代理商采购.

深圳市亿金电子有限公司扎根深圳宝安,依托深圳完善的电子元器件产业集群,面向全国客户提供ECS全系列晶振服务,主营ECS车规晶振,工业级晶振,有源振荡器,32.768KHz时钟晶振,覆盖ECX-33AQ,ECX-33Q,ECX-33B2Q,ECS-160,ECS-250等热门型号,服务客户涵盖新能源汽车Tier配套商,T-BOX厂商,传感器企业,LoRa/蓝牙模组公司,工业自动化设备厂,智能表计方案商.我们不只是简单卖元器件,而是从前期选型推荐,样品寄送,参数对比,电路技术支持,BOM成本优化,到批量供货,售后质量跟进,提供一站式频率器件供应链服务.不管是初创研发团队需要少量样品做前期验证,还是大型制造企业需要稳定大批量长期供货,都可以随时致电0755-27876565对接业务和技术.

总结来说,它既可以胜任TPMS,BMS,T-BOX,车身电控,座舱外设等车载场景严苛工况,也完美适配工业无线传感,户外智能表计,低功耗蓝牙模组,冷链监测等海量IoT终端,在体积,功耗,可靠性,成本之间找到优秀平衡点,是当下硬件工程师做车规,物联网项目不可忽视的一款无源MHz晶振.随着国内智能汽车与物联网产业持续高速增长,ECX-33AQ的应用场景还会不断拓展,深圳市亿金电子将持续备货,深耕技术服务,携手ECS品牌,为国内电子产业客户持续输送高品质时序元器件解决方案,助力更多汽车,物联网产品稳定落地,顺利量产.
