Abracon低功率HCSL清晰时钟振荡器AK2LPHAF1-156.2500T3

来源：http://www.yijindz.com 作者：亿金电子 2024年04月19

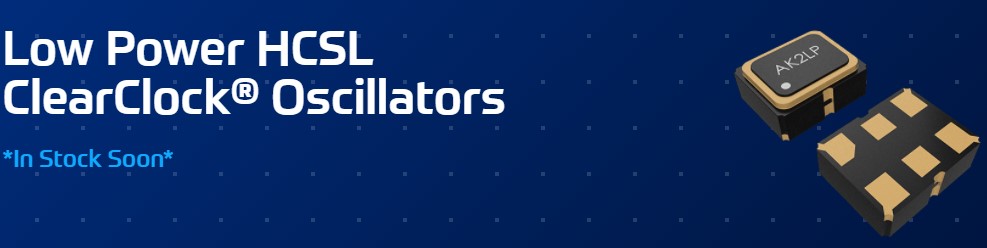

Abracon低功率HCSL清晰时钟振荡器AK2LPHAF1-156.2500T3
低功率HCSL清晰时钟振荡器AK2LP/AK3LP，这是我们ClearClock系列产品的延伸。它们是低功耗HCSL SMD XO，提供行业标准的3.2x2.5mm和2.5x2.0mm贴片晶振封装尺寸。它们的典型电源电流低至12-15mA。，

低功耗HCSL（LP-HCSL）最初是为了最大限度地降低传统HCSL驱动器的功耗而开发的。然而，LP-HCSL提供了一系列额外的优势，包括驱动长走线时的性能增强、交流耦合简化、对板载空间的需求减少、电路板布线更容易以及物料清单（BOM）成本降低。值得注意的是，重要的是要强调HCSL接收器无法区分传统的HCSL驱动程序和LP-HCSL驱动程序。此外，该产品集成了端接电阻，无需外部元件，该有源晶振非常适合PCIe应用。LP-HCSL不仅节省了大量电能，而且在驱动延长走线、节省电路板空间、降低BOM费用以及方便处理交流耦合传输线路方面表现出色。

主要优势：最宽温度范围:-40℃至+85℃，最严格的公差：25ppm，1.8V、2.5V、3.3V、1.71V至3.63V连续电源电压选项

产品特征：

超低均方根抖动:典型值117fs

提供100MHz至156.25MHz之间的行业标准频率

行业标准尺寸：3.2x2.5x1.0mm和2.5x2.0x1.0mm石英晶振

基于三次泛音、石英晶体技术

输出使能（Pad 1或Pad 2高电平有效）选项可用

应用程序：

光学收发器和模块

数据中心、存储和服务器

网络交换机和网关

100克/200克/400克/800克以太网

光纤通道/SONET/SDH/PCIe

工业和FPGA应用

测试和测量

Series	Solution Type	Output	Jitter	Package Size	Frequency	Frequency Stability Options
AK2LP	ClearClock XO	HCSL	117fs RMS	2.5 x 2.0 x 1.0mm	100 - 156.25 MHz	±15 / ±20 / ±25 ppm
AK3LP	ClearClock XO	HCSL	117fs RMS	3.2 x 2.5 x 1.0mm	100 - 156.25 MHz	±15 / ±20 / ±25 ppm

产品编码	进口晶振	型号	长度	宽度	高度
AK2ADDF1-100.0000T	Abracon	AK2A	2.5mm	2mm	1mm
AK2ADDF1-156.2500T	Abracon	AK2A	2.5mm	2mm	1mm
AK2ADDF1-200.0000T	Abracon	AK2A	2.5mm	2mm	1mm
AK2APAF1-100.0000T	Abracon	AK2A	2.5mm	2mm	1mm
AK2APAF1-156.2500T	Abracon	AK2A	2.5mm	2mm	1mm
AK2APAF1-200.0000T	Abracon	AK2A	2.5mm	2mm	1mm
AK2LPHEF1-100.0000T	Abracon	AK2L	2.5mm	2mm	1mm
AK2LPHEF1-156.2500T	Abracon	AK2L	2.5mm	2mm	1mm
AK3ADAF1-155.5200	Abracon	AK3A	3.2mm	2.5mm	1.1mm
AK3ADAF1-200.0000	Abracon	AK3A	3.2mm	2.5mm	1.1mm
AK3ADDF1-100.000T3	Abracon	AK3A	3.2mm	2.5mm	1.1mm
AK3ADDF1-125.0000	Abracon	AK3A	3.2mm	2.5mm	1.1mm
AK3ADDF1-125.0000T	Abracon	AK3A	3.2mm	2.5mm	1.1mm
AK3ADDF1-155.5200	Abracon	AK3A	3.2mm	2.5mm	1.1mm
AK3ADDF1-155.5200T	Abracon	AK3A	3.2mm	2.5mm	1.1mm
AK3ADDF1-156.2500T3	Abracon	AK3A	3.2mm	2.5mm	1.1mm
AK3ADDF1-212.500T3	Abracon	AK3A	3.2mm	2.5mm	1.1mm
AK3APAF1-100.0000T	Abracon晶振	AK3A	3.2mm	2.5mm	1.1mm
AK3APAF1-156.2500T	Abracon	AK3A	3.2mm	2.5mm	1.1mm
AK3APAF1-212.2500T	Abracon	AK3A	3.2mm	2.5mm	1.1mm
AK3LPHEF1-100.0000T	Abracon	AK3L	3.2mm	2.5mm	1mm
AK3LPHEF1-156.2500T	Abracon	AK3L	3.2mm	2.5mm	1mm
