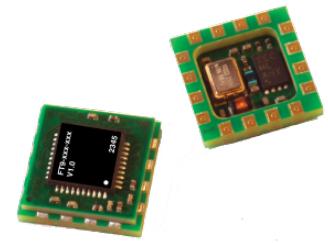

ConnorWinfield的新型FT9-CC-2BAP补偿模块
Connor-Winfield的FT9-CC系列模块代表了高精度频率控制的新方法,当连接到输入的10MHz MCLK信号时,提供两个同步和转换时钟输出。这款高度集成的模块将数控振荡器(NCO)系统与APLL系统相结合,后者可转换输入的10MHz 3.3V MCLK源信号,并以板载低相位噪声VCXO压控晶振产生的频率产生多达两路锁相时钟输出。该模块需要一个外部10MHz 3.3V信号,该信号可以来自OCXO或10MHz TCXO,为用户确定系统的性能特征提供了极大的灵活性。该模块的特殊之处在于,它可以接受来自温度检测使能(TSE)OCXO或TCXO的信息,并自动产生补偿频率偏移调整,以降低TSE MCLK振荡器的热不稳定性,从而能够在工作温度范围内达到亚PPB稳定性能。初始参数在工厂预设,包括基于板载低相位噪声VCXO的输出频率。
FT9-CC石英晶振是一个高度集成的时钟频率转换模块,设计用于接收10MHz参考输入,并产生多达两个频率转换的单端时钟输出,相位锁定到输入的10MHz信号。这款高精度相位和频率同步解决方案利用其片上基频VCXO支持低相位噪声频率时钟转换。FT9-CC支持几乎任何10 MHz 3.3V时钟信号作为模块的输入,以转换为输出频率。然而,FT9-CC石英晶体振荡器的主要特点是其自动校准功能,用于校准和校正频率偏移,以补偿在专门提供的外部支持OCXO和TCXO模型中发现的热漂移。FT9-CC使用预编程温度感应使能(TSE)时钟模块,可以自动读取温度传感器值并自动计算TSE模块的热不稳定性,以补偿TSE模块的热漂移,而无需外部微控制器。在额定工作温度范围内,OCXO TSE模块可以补偿至0.3ppb。内部纪律VCXO为两路单端时钟输出提供相位噪声和抖动性能输出特性,在最高156.25MHz的频率下具有出色的抖动性能,可以在输出端口用6位和14位分频器值进一步分频。
该产品可用于支持无线系统、IEEE 1588v2和任何需要频率转换的应用中使用的高稳定性频率基准。

ConnorWinfield的新型FT9-CC-2BAP补偿模块
FT9-CC产品特征:
9.2x9.2mm毫米16引脚QFN表贴封装
锁相至输入的10MHz主时钟输入
从内部VCXO产生最多两(2)个单端低抖动时钟输出
内部VCXO支持高达156.25MHz的时钟输出频率范围
内部VCXO频率的6位和14位输出分频器
外部可校正温度检测使能(TSE)模块的自动补偿
用于系统通信的I2C接口。
3.3V直流电源电压
-40°C至105°C工作温度范围
输出逻辑:LVCMOS有源晶振
符合RoHS标准/无铅
应用程序:
高稳定性时钟
主参考时钟(PRTC)【g . 8272】
电信大师【G.8273.1】
电信边界时钟【G.8273.2】
无线,5G基站,通信,网络同步、IEEE1588,软件定义无线电
GNSS受规振荡器
NTP Stratum 0标准
