首页进口晶振日本大真空晶体KDS大真空晶振DSX321G,1N226000AA0L陶瓷谐振器

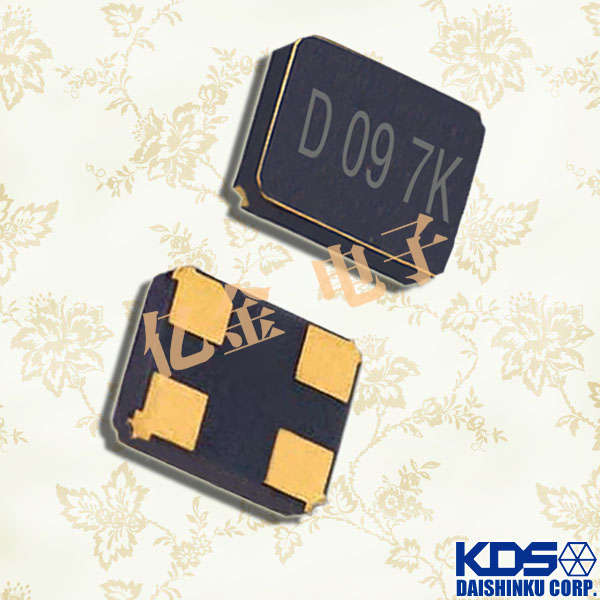

KDS大真空晶振DSX321G,1N226000AA0L陶瓷谐振器

频率：26MHZ
尺寸：3.2*2.5mm
应　用： KDS大真空晶振DSX321G,1N226000AA0L陶瓷谐振器,日本进口大真空晶振,水晶振动子,音叉晶体,贴片谐振器,无源晶振,SMD晶振,陶瓷晶振,型号DSX321G,编码1N226000AA0L是一款陶瓷面贴片型的进口无源晶振,采用优异的原料制作而...

KDS大真空晶振DSX321G,1N226000AA0L陶瓷谐振器,日本进口大真空晶振,水晶振动子,音叉晶体,贴片谐振器,无源晶振,SMD晶振,陶瓷晶振,型号DSX321G,编码1N226000AA0L是一款陶瓷面贴片型的进口无源晶振,采用优异的原料制作而成,产品具备良好的稳定性能,被广泛应用于通信设备,DVC、DSC、PC等小型设备,蓝牙、无线LAN、GPS/GNSS等,车载无线和无钥匙进入、安全设备、多媒体设备等车载应用,工业设备等领域.

1C228322EE0D陶瓷晶振产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.KDS大真空晶振DSX321G,1N226000AA0L陶瓷谐振器

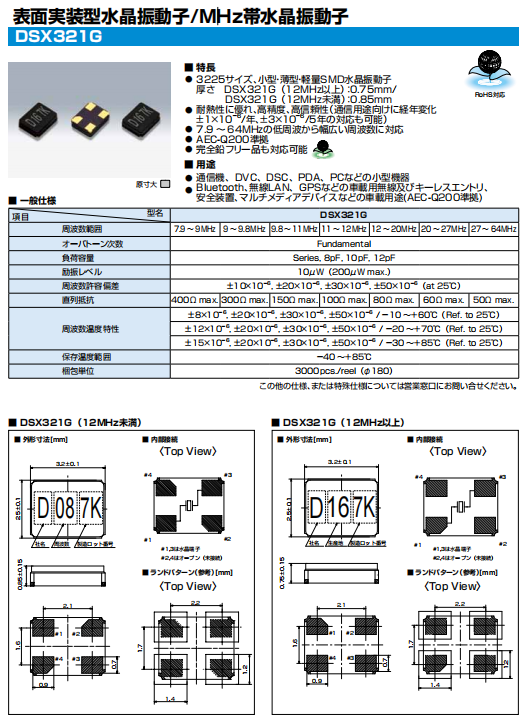

1N226000AA0L晶振参数表

項目	型名	DSX321G
周波数範囲		7.9~9MHz	9~9.8MHz	9.8~11MHz	11~12MHz	12~20MHz	20~27MHz	27~64MHz
オーバトーン次数		Fundamental
負荷容量		8pF, 10pF, 12pF
励振レベル		10μW(200μW max.)
周波数許容偏差		±20×10−6, (at 25℃)
直列抵抗		400Ω max.	300Ω max.	150Ω max.	100Ω max.	80Ω max.	60Ω max.	50Ω max.
周波数温度特性		±30×10−6 / −30 ~＋85℃(Ref. to 25℃)
保存温度範囲		−40 ~＋85℃
梱包単位 (1)		3000pcs./reel(φ180)

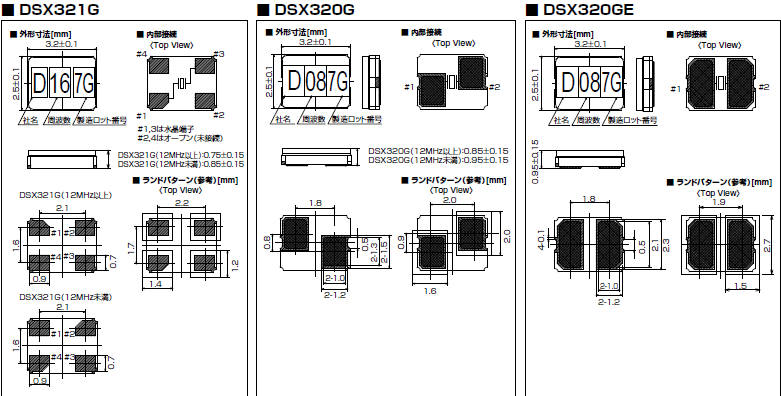

KDS大真空晶振DSX321G,1N226000AA0L陶瓷谐振器 尺寸图

清洗

关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。

由于音叉型石英晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。

若要进行超声波清洗，必须事先根据实际使用状态进行确认。KDS大真空晶振DSX321G,1N226000AA0L陶瓷谐振器

撞击

虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。

装载

SMD产品

SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶振产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。

引线类型产品

当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。

保管

保管在高温多湿的场所可能会导致端子软焊性的老化。

请在没有直射阳光，不发生结露的场所保管。KDS大真空晶振DSX321G,1N226000AA0L陶瓷谐振器

品牌	原厂代码	型号	尺寸	频率	负载/电压	精度	温度特性/工作温度	脚	材质
KDS晶振	1C240000AB0G	DSX321G	3225	40.000MHZ	10PF	10PPM		4脚	陶瓷
KDS晶振	1C241600CDAA	DSX321G	3225	41.6MHZ	10PF	30PPM		4脚	陶瓷
KDS晶振	1N227000BB0AK	DSX321G	3225	27.000MHZ	11PF	12PPM		4脚	陶瓷
KDS晶振	1N230000AB0C	DSX321G	3225	30.000MHZ	10PF	30PPM		4脚	陶瓷
KDS晶振	1N240000AB0J	DSX321G	3225	40.000MHZ	15PF	15PPM		4脚	陶瓷
KDS晶振	1N227000EE0L	DSX321G	3225	27.000MHZ	9PF	50ppm		4脚	陶瓷
KDS晶振	1N226000AA0L	DSX321G	3225	26.000MHZ	7.5pf	10ppm		4脚	陶瓷
KDS晶振	1N226000AA0G	DSX321G	3225	26.000MHZ	12.5PF	10ppm		4脚	陶瓷
KDS晶振	1N226000AA0E	DSX321G	3225	26.000MHZ	8.1PF	10PPM		4脚	陶瓷
KDS晶振	1C228322EE0D	DSX321G	3225	28.322MHZ	10PF	50PPM		4脚	陶瓷
KDS晶振	1C254000CC0C	DSX321G	3225	54.000MHZ	10PF	30PPM		4脚	陶瓷
KDS晶振	1C319200AA0A	DSX321G	3225	19.200MHZ	8PF	10PPM		4脚	陶瓷
KDS晶振	1C338400AA0B	DSX321G	3225	38.400MHZ	10PF	10PPM		4脚	陶瓷
KDS晶振	1C227000BBAH	DSX321G	3225	27.000MHZ	11PF	12ppm		4脚	陶瓷
KDS晶振	1C208000CE0H	DSX321G	3225	8.000MHZ	10PF	30PPM	负40~85度
KDS晶振	1N232000AA0N	DSX321G	3225	32.000MHZ
KDS晶振	7AD01200A1R	DSX321G	3225	12.000MHZ
KDS晶振	1C216000BF0B	DSX321G	3225	16.000MHZ
KDS晶振	7AD00800A1C	DSX321G	3225	8.000MHZ	12PF		-40~85度
KDS晶振	1N226000AB0J	DSX321G	3225	26.000MHZ	11PF	10PPM
KDS晶振	1N227000AB0N	DSX321G	3225	27MHZ
KDS晶振	1C226000BE0D	DSX321G	3225	26.000MHZ
KDS晶振	1C216384BE0D	DSX321G	3225	16.384MHZ
KDS晶振	1C224576AC0A	DSX321G	3225	24.576MHZ
KDS晶振	1C210000EK0C	DSX321G	3225	10.000MHZ
