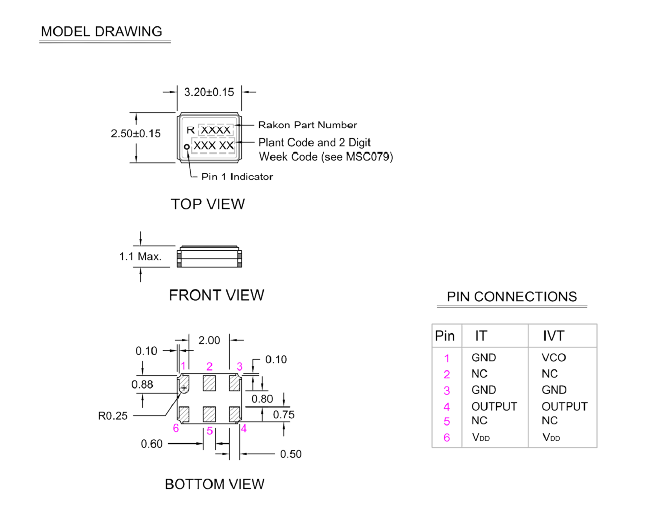

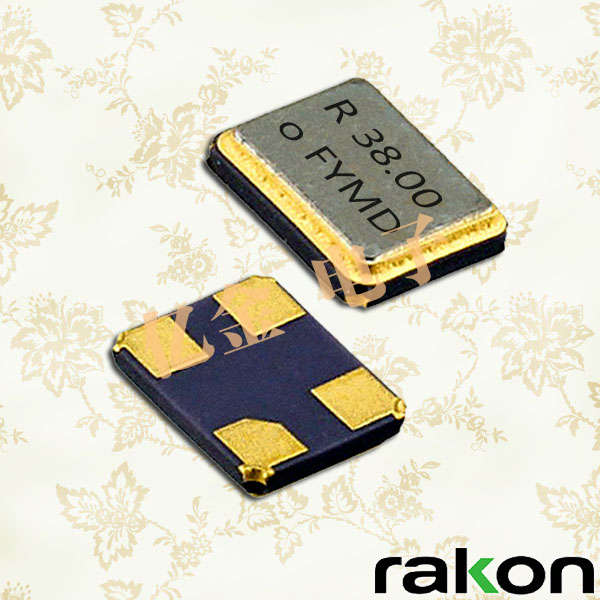

美国瑞康晶振,IT3200C晶振,3225温补晶振
美国瑞康晶振,IT3200C晶振,3225温补晶振作用:
一个温补晶振,可以通过测量温度,然后自动调整外部的匹配电容矩阵(改变接入的电容值)从而使频率变得更准确和稳定。
用温度补偿的方法减少频率失真,因为振荡器工作时由于电阻的作用(晶体管或者集成电路都有内阻)就会 有温升,温度升高对半导体影响很大,会使半导体的工作点发生飘移从而导致振荡频率的变化,这些变化对使用者来说影响很大
用温度补偿的方法减少频率失真,因为振荡器工作时由于电阻的作用(晶体管或者集成电路都有内阻)就会 有温升,温度升高对半导体影响很大,会使半导体的工作点发生飘移从而导致振荡频率的变化,这些变化对使用者来说影响很大
如无线电通讯、本地时钟(单 片机或者电脑)要求频率高度稳定,所以开发商生产出具有温度补偿性能的有源振荡器,这些具有温度补偿的晶体振荡器频率变化非常低,可以长期稳定工作提供高稳定性频率基准。
美国瑞康晶振,IT3200C晶振,3225温补晶振工作原理
温补振荡器(TCXO)是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器。TCXO 中,对石英晶体振子频率温度漂移的补偿方法主要有直接补偿和间接补偿两种类型:直接补偿型直接补偿型 TCXO是由热敏电阻和阻容元件组成的温度补偿电路,在振荡器中与石英水晶振子串联而成的。在温度变化时,热敏电阻的阻值和晶体等效串联电容容值相应变化,从而抵消或削减振荡频率的温度漂移。
RAKON瑞康晶振所生产的普通石英晶体振荡器:高可靠性的XO系列在恶劣的环境中对冲击和振动有抵抗性,规格说明使它成为空间和防御应用的一个很好的解决方案.Rakon已经在广泛的专业技能标准性能、高性能和高可靠性的晶体振荡器(装置).装置功能的高性能范围低抖动、相位噪声低,和可选的输出频率的选择;这些特性使它们适合全球定位和电信市场的应用程序.
RAKON瑞康晶振的VCXO石英晶体振荡器Rakon已经在广泛的专业技能标准性能、高性能和高可靠性的压控晶体振荡器(VCXO)和电压控制时钟振荡器(VCXO).VCXO特性的高性能范围低抖动、相位噪声低、可选择的输出频率,使其适合应用在全球定位和电信市场.产品的高可靠性VCXO范围耐冲击和振动在严酷的环境下.规范配置文件使它们成为空间应用程序的一个很好的解决方案.
RAKON瑞康晶振的VCXO石英晶体振荡器Rakon已经在广泛的专业技能标准性能、高性能和高可靠性的压控晶体振荡器(VCXO)和电压控制时钟振荡器(VCXO).VCXO特性的高性能范围低抖动、相位噪声低、可选择的输出频率,使其适合应用在全球定位和电信市场.产品的高可靠性VCXO范围耐冲击和振动在严酷的环境下.规范配置文件使它们成为空间应用程序的一个很好的解决方案.
型号 | IT3200C (TCXO) | |
输出频率范围 | 10~40MHz | |
标准频率 | 16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz | |
电源电压范围 | +1.8~+3.3V | |
电源电压(Vcc) | +1.8V/+2.6V/+2.8V/+3.0V/+3.3V | |
输出负载 | 10kΩ//10pF | |
频率稳定度 | 常温偏差 | ±0.05~1×10-6 max.(After 2 reflows) |
温度特性 | ±0.05~1×10-6,±2.5×10-6 ppm | |
电源电压特性 | ±0.1×10-6 max.(VCC ±5%) | |
负载变化特性 | ±0.2×10-6 max.(10kΩ//10pF±10%) | |
长期变化 | ±2.0×10-6 max./year | |
频率控制 | 控制灵敏度 | - |
频率控制极性 | - | |
工作温度 | -40 to 85 °C |
每个温补晶振产品在做完整之前都需要经过很多工序的检测,电路板设有晶振的电子产品在检漏工序中,就是在酒精加压的环境下,容易产生碰壳现象,即振动时芯片跟外壳容易相碰,从而晶体容易发生时振时不振或停振。
美国瑞康晶振,IT3200C晶振,3225温补晶振正确的处理方法如下:
1、严格按照技术要求的规定,对石英晶体组件进行检漏试验以检查其密封性,及时处理不良品并分析原因;
2、压封工序是将调好的谐振件在氮气保护中与外壳封装起来,以稳定石英晶体谐振器的电气性能。在此工序应保持送料仓、压封仓和出料仓干净,压封仓要连续冲氮气,并在压封过程中注意焊头磨损情况及模具位置,电压、气压和氮气流量是否正常,否则及时处理。其质量标准为:无伤痕、毛刺、顶坑、弯腿,压印对称不可歪斜。
3、由于石英晶振是被动组件,它是由IC提供适当的激励功率而正常工作的,因此,当激励功率过低时,晶体不易起振,过高时,便形成过激励,使石英芯片破损,引起停振。所以,应提供适当的激励功率。另外,有功负载会消耗一定的功率,从而降低晶体Q值,从而使晶体的稳定性下降,容易受周边有源组件影响,处于不稳定状态,出现时振时不振现象,所以,外加有功负载时,应匹配一个比较合适有功负载。
4、控制好剪脚和焊锡工序,并保证基座绝缘性能和引脚质量,引脚镀层光亮均匀无麻面,无变形、裂痕、变色、划伤、污迹及镀层剥落。为了更好地防止单漏,可以在晶体下加一个绝缘垫片。
5、当晶体产生频率漂移而且超出频差范围时,应检查是否匹配了合适的负载电容,可以通过调节晶体的负载电容来解决。
自从欧盟颁布各项绿色环保指令(如RoHS)后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.瑞康晶振为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求的晶振,石英晶振, 有源晶振,压控振荡器.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.
瑞康石英晶振深入贯彻落实科学发展观,牢固树立安全发展理念,强化责任,狠抓落实,加强防范,坚决遏制重特大事故发生.
要毫不松懈地抓好安全环保工作,坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到生产建设全过程.
带动各项安全环保工作规范化、程序化、科学化管理,加快实现安全环保形势持续好转、根本好转的工作思路.
瑞康晶振进一步解放思想,学习先进,总结实践,针对新形势、新情况,抓好理念创新,促进安全环保工作更加科学、更加有效.
坚持运用,不断完善,持续改进,更要针对新情况、新问题,不断学习先进,总结经验,结合实际,及时改进旧方法,勇于摈弃落后方法.
