LVPECL到LVDS的连接方式有直流耦合和交流耦合两种方式。

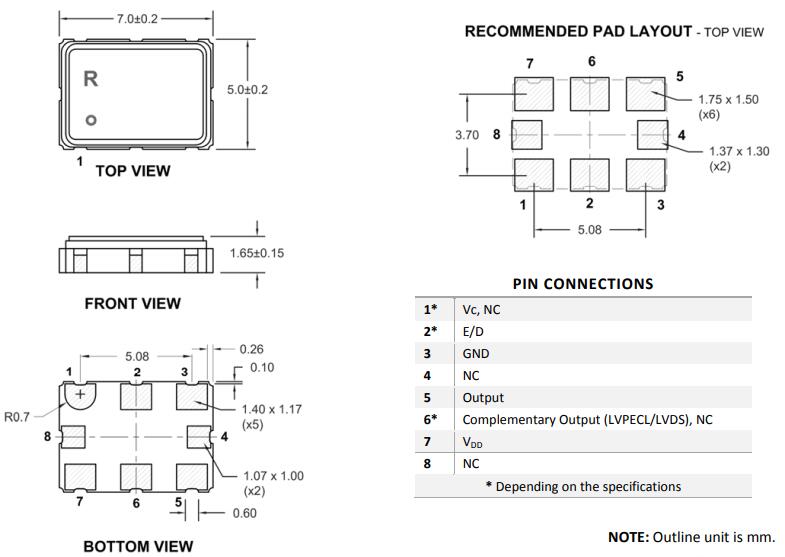

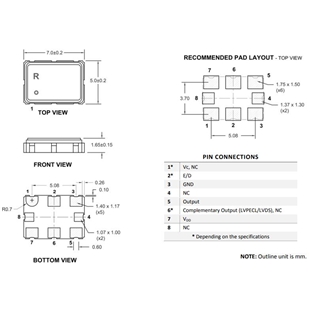

  直流耦合方式:瑞康晶振,RHF7050A晶振,CMOS,LVPECL或LVDS输出选项晶振

  LVPECL到LVDS的直流耦合结构需要--个电阻网络，设计网络时需要考虑以下几点:首先，我们知道当负载是50ohm接到VCC-2V时，LVPECL的输出性能是最优的，因此我们考虑该电阻网络应该与最优负载等效;然后我们还要考虑该电阻网络引入的衰减不应太大，LVPECL输出信号经衰减后仍能落在LVDS的有效输入范围内。注意LVDS的输入差分阻抗为100ohm,或者每个单端到虚拟地为50ohm,该阻抗不提供直流通路，这里意味着LVDS输入交流阻抗与直流阻抗不等。
  RAKON瑞康晶振成立于1967年,多年来一直是先进的有源晶振,压控振荡器, 石英晶振,贴片晶振等水晶元件和振荡器技术的先锋.自2006年以来,RAKON瑞康晶振已经转变为全球最大的频率控制解决方案提供商之一,提供了一个多样化的产品组合,包括电信、定位和空间和国防市场的先进产品.Rakon有6家制造工厂,包括3家合资工厂和8个研发中心.客户支持中心位于世界各地的11个办事处.总部设在新西兰的奥克兰.
  RAKON瑞康晶振的产品主要基于石英晶体,石英晶振,贴片晶振,有源晶体、压电陶瓷谐振器、表晶32.768K技术,并利用其独特的自然压电特性,制造出极其精确的电信号.这些信号用于产生无线电波,并在最苛刻的通信应用程序中同步时间.
  RAKON瑞康晶振的产品范围包括较低的稳定晶体振荡器(XO),压控晶体振荡器(VCXO)和水晶产品,通过体积精度高温度补偿晶体振荡器(TCXO),烤箱控制晶体振荡器(OCXO)、声表面波(看到)振荡器和专业产品的极端表现.

Standard Specifications	25~100MHZ	CMOS output frequency up to 180MHz
Frequency calibration	±1  ppm	Initial accuracy at 25 ± 1°C
Reflow shift	±1  ppm	Pre to post reflow ΔF (measured ≥ 60 minutes
Operating temperature range	‐40~85  °C
Frequency stability  over temperature	±0.28~2.5 PPM	Reference to (Fmax + Fmin)/2. The best available  stability depends on the nominal frequency and  selected operating temperature range
Frequency slope	0.1 PPM/°C	Minimum of 1 frequency reading every 2°C, over  the operating temperature range
Supply voltage stability	±0.1 PPM
Load sensitivity	±10 ppb	HCMOS, ACMOS: ±5pF variation,  Clipped sine wave / Sine wave: ±10% variation  reference to frequency at nominal load
Long term stability (ageing)	±1 PPM ±2 PPM ±6 PPM	Per 1 year  Per 2 year  Per 10 year
Supply voltage, VCC  Current (CMOS)  Current (LVPECL)  Current (LVDS)	3.3 V  35 mA 50 mA 40 mA	±5%  25 – 180MHz  25MHz – 1GHz 25MHz – 1GHz
Control voltage,Vc	1.65 V
Oscillator output (CMOS)  VOL  VOH  Duty cycle	10%VDD V 90%VDD V 48~52  %	15pF capacity load  15pF capacity load  Measured at 50% VDD trigger level
Oscillator output (LVPECL)  VOL  VOH  Duty cycle	VDD –1.03 V VDD –1.6  V	50? nominal load  50? nominal load  Measured at VDD –2V
Oscillator output (LVDS)  Duty cycle	3510 MV 48~52 MV	Measured at 1.25V
