NDK产品解读:低相噪地抖动陶瓷面封装压控晶振NV5032SC

来源:http://www.yijindz.com 作者:亿金电子 2020年07月13

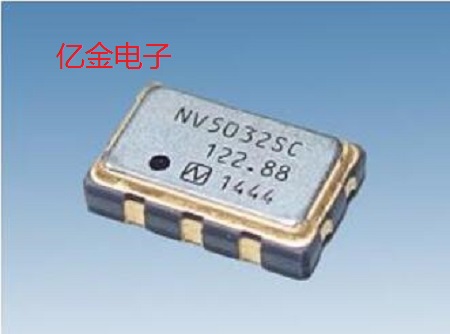

  NDK产品解读:低相噪地抖动陶瓷面封装压控晶振NV5032SC
  从前段时间NDK发布的一项有关中期生产计划文件中豁然得知近些年其都是出于盈利亏损状态,不过对于NDK这种专业生产频率控制元器件(石英晶振产品)的企业来说,其业务领域势必多且杂;NDK旗下产品主要应用于物联网,汽车,智能手机,钟表,网络设备,个人电脑,消费类电子,网络通信等多个领域;像这款NV5032SC就是可应用于短距离通信的压控晶振,下面我们对该款产品进行解读.
  虽然NDK近年来持续亏损,但并未见到丝毫颓然的现象,甚至是在狂攻车载和5G通信应用领域,就算是在今年这个形势尤为严重的时间,依旧在不断推出相关新产品,以满足市场需求,这或许就是其能够从一个小作坊走到现在的原因之一吧!好了,闲话不多说,NDK作为晶振行业的龙头企业,旗下产品品质那是没得说的.就比如这款NV5032SC压控晶振,性能非常优越.
  该5032晶振的特征特性有如下几个闪光点:
  1)5.0×3.2mm的小型陶瓷封装品.
  2)低相位噪声(122.88MHz):Typ.-127dBc/Hz(@1kHz),Typ.-156dBc/Hz(@100kHz)
  3)低相位抖动(122.88MHz):Typ.0.13ps(12kHzto20MHz)
  4)低消耗电流(122.88MHz):Typ.46mA
  5)可对应频率范围:1.25MHzto62MHz
  6)输出规格:LVPECL
  这款有源晶振的参数规格如下:

型名 NV5032SC
额定频率范围 [f] (MHz) 100 ≤ f ≤ 170 170 < f ≤ 200
标准频率 (MHz) 122.88,  153.6
尺寸大小 (L×W×H : mm) 5.0×3.2×1.2
电源电压 [VCC](V) +3.3 ± 10 %
消耗电流 (mA) Max. 65
输出规格 LVPECL
波形对称 (%) 45 to  55 (VCC-1.3V)
输出负载条件 (Ω) 50 (VCC-2.0V)
工作温度范围   (°C) -40 to +85
保存温度范围   (°C) -55 to +125
综合频率允许偏差 Max. ±50×10-6
频率可变范围 / 控制电压 [Vcont] Min. ±100×10-6 / +1.65 ±1.65 V Min. ±90×10-6 / +1.65 ±1.65 V
频率变化极 Positive
自主停振功能 自主起振
低水平类
自主起振
高水平类
自主起振
低水平类
自主起振
高水平类
规格号 NSA3613A NSA3614A NSC5173A NSC5174A
  名词解释:
  相位噪声:相位噪声(Phasenoise)是指系统(如各种射频器件)在各种噪声的作用下引起的系统输出信号相位的随机变化.它是衡量频率标准源(高稳晶振、原子频标等)频稳质量的重要指标,随着频标源性能的不断改善,相应噪声量值越来越小,因而对相位噪声谱的测量要求也越来越高.传统的零拍测量法已面临严重的挑战,特别是在如何减少测量系统本身的噪声对测量结果的影响,提高系统的测量灵敏度方面尤为困难.
  相位抖动:抖动是对信号时域变化的测量结果,它从本质上描述了信号周期距离其理想值偏离了多少.通常,10MHz以下信号的周期变动并不归入抖动一类,而是归入偏移或者漂移.抖动有两种主要类型:确定性抖动和随机性抖动.确定性抖动是由可识别的干扰信号造成的,这种抖动通常幅度有限,具备特定的(而非随机的)产生原因,而且不能进行统计分析.
  当然,除去以上特性之外,该款贴片晶振还具备高频,耐高温等工业应用产品所必须的性能,并能够实现自主起振(自带电压源),其身为压控晶振,这压控就是通过对电压实现对频率变化量的调控,可使得晶振本身在复杂环境下保持良好的起振特性以及相对较为稳定的输出频率信号,是以该产品才能够应用于通信产品之上;当然,其低相噪的性能也是至关重要的因素.
