低功耗性能且含数字温度补偿的时钟IC-SD3068

来源:http://www.yijindz.com 作者:亿金电子 2021年01月21
  低功耗性能且含数字温度补偿的时钟IC-SD3068.
  相对于单体石英晶振来说,实时时钟的性能方面稍微会强些;为爱普生旗下产品;其实实时时钟和普通的石英晶振并无多大的区别,同样是输出频率信号,只是实时时钟更像是芯片,它是将石英晶振产品合成到了芯片中,这样一来除了对晶振有保护作用之外,还能够省去用户不少麻烦.下面我们就来看看这款低功耗数字温度补偿时钟IC-SD3068.

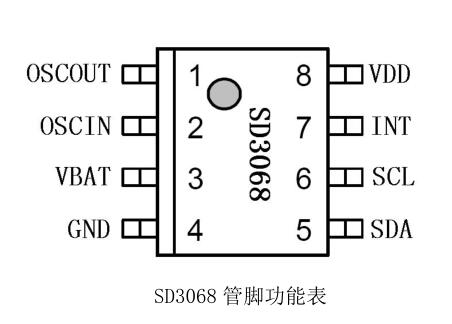

  SD3068是一种具有标准IIC接口的实时时钟芯片,CPU可使用该接口通过7位地址寻址来读写片内122字节寄存器的数据(包括时间寄存器,报警寄存器,控制寄存器,电池电量寄存器,70字节的用户SRAM寄存器及8字节的ID码寄存器).
这种实时时钟内置谐振电容及数字温度补偿,用户可以不用顾虑因外接谐振电容等所带来的元件匹配误差问题,晶振温度特性问题及可靠性问题,实现在常温及宽温范围内不需用户干预,全自动,高可靠计时功能.
  内置定时/报警中断输出脚,报警中断时间最长可设至100年.具有一个后备电池输入脚VBAT,内部的充电电路可对外接的充电电池进行智能充电,也可对电池电量进行检测和欠压报警指示.内置8字节的ID,每一颗芯片具备唯一的身份识别码.软件向下兼容SD2068,SD2400.
  该实时时钟具备一下特性,低功耗是其最突出的一个特性,0.8μA典型值(VBAT=3.0V,Ta=25℃).其工作电压为2.7V,和5.5V,工作温度为-40-85℃,采用的是IIC总线接口方式,最高速度在4.5V-5.5V的电平信号条件下可达400KHz,年,月,日,星期,时,分,秒的BCD码输入/输出,并可通过独立的地址访问各时间寄存器.同时还能实现闰年自动调整功能(从2000年~2099年).可选择12/24小时制式.
  除此之外,还有从4096Hz~1/16Hz……1秒共十四种方波脉冲的周期性频率终端输出;自动重置的三字节共24位的倒计时定时器,可选的4种时钟源(4096HZ,1024HZ,1秒,1分钟),最小定时为244us,最长定时可到31年,通过计算可获得较精确的毫秒级定时值.内置谐振电容,芯片内部通过高精度补偿方法,实现在宽温范围内较高精度的计时功能.这是它区别于石英晶振产品最明显的地方.
  一般石英晶振产品的输出频率的稳定性等方面极易受到环境因素的影响,比如温度过高和过低,风雪,振荡等情况都会有影响,这不仅仅是说石英晶体,即便是有源晶振也是一样的情况;而SD3068实时时钟是将晶振合成的,不仅可以避免晶振性能受温度等环境因素的影响,同时用户在外接谐振电容等时也不用顾虑会有影响,可实现可靠的全自动计时.
  低功耗性能且含数字温度补偿的时钟IC-SD3068.
