纯正弦波电压的石英晶体振荡频率由储能电路的谐振频率决定

来源:http://www.yijindz.com 作者:亿金电子 2018年06月01
        Colpitts石英晶体振荡器电路
        Colpitts石英晶体振荡器使用运算放大器
         就像之前的Hartley振荡器,以及使用双极性石英晶体(BJT)作为振荡器有源级,我们也可以使用运算放大器(运算放大器).一个的操作运算放大器Colpitts晶体振荡器是完全一样的石英晶体管化版本操作中相同的方式计算出的频率.考虑下面的电路.

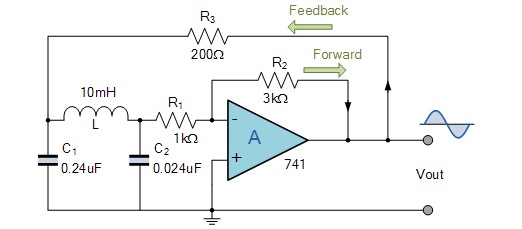

       Colpitts石英晶体振荡器运算放大器电路
         运算放大器colpitts石英晶体振荡器
         请注意,作为反相放大器配置,R2/R1的比率设置放大器增益.开始振荡需要2.9的最小增益.电阻器R3向LC储能电路提供所需的反馈.
         所述的优点Colpitts石英晶体振荡器在哈特利振荡器是,所述Colpitts石英晶体振荡器产生更纯的正弦波形,由于在高频率的电容器的低阻抗路径.同样由于这些容抗特性,基于FET的Colpitts石英晶体振荡器可以在非常高的频率下工作.当然,任何用作放大器的运算放大器或FET必须能够在所需的高频下工作.

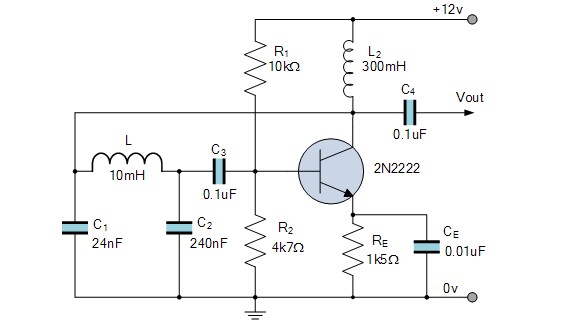

         总而言之,Colpitts石英晶体振荡器由一个并联LC谐振回路构成,其回路通过电容分压器实现.像大多数振荡器电路一样,Colpitts晶体振荡器有几种形式,最常见的形式与上述晶体管电路相似.
         在“电容分压器”网络的连接处进行罐子电路的中心抽头,以将一部分输出信号反馈回石英晶体管的发射极.串联的两个电容产生一个180°的相移,再反过180°产生所需的正反馈.作为纯正弦波电压的石英晶体振荡频率由储能电路的谐振频率决定.
