晶振驱动电平表示振荡电路工作时晶体单元的功耗

来源：http://www.yijindz.com 作者：亿金电子 2019年07月15

晶振驱动电平表示振荡电路工作时晶体单元的功耗
驱动级别
晶振驱动电平表示振荡电路工作时晶体单元的功耗.石英晶振晶体保持在驱动器级别规范内是很重要的.过高的驱动电平可能会导致频率和等效串联电阻的意外变化.

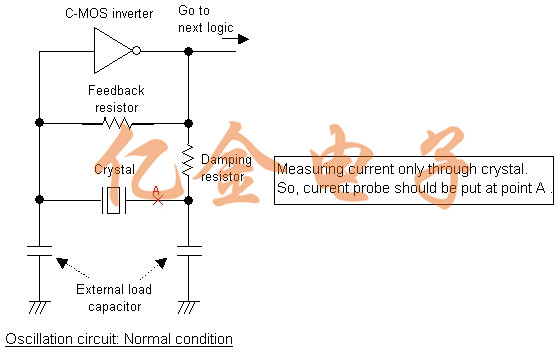

振荡电路正常情况

计算
驱动电平可以如下计算：驱动电平=I2·R1
I：驱动电流[有效值]
R1：晶体单元的等效串联电阻
驱动电流是振荡电路工作时通过晶振晶体单元的电流.可以在实际振荡电路上测量驱动电流.R1可以通过网络分析仪等来测量.
测量示例
1.测量设备和装置：PCB、晶体单元（具有等效电路常数数据）、示波器,电流探头
2.将引线焊接到石英贴片晶振并设置电流探头,如下图所示.

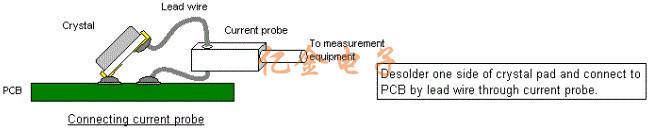

连接电流探头

3.向PCB供电,并在示波器上观察驱动电流波形
4.计算驱动电流的有效值.如果波形是正弦波或类似波形,则有效值由Ip-p/2√2计算.使用数字示波器,可以通过示波器的功能读取有效值.
5.通过上述公式计算晶振的驱动水平.
判断
测量的驱动电平不应超过晶振规范中指定的驱动电平.
