一个贴片晶振型号告诉我们的信息远不止脚位的区别

来源：http://www.yijindz.com 作者：亿金电子 2017年10月17

根据不同领域产品需求贴片晶振通常分为两脚和四脚焊接模式,当然对晶振有些了解的人都知道,贴片晶振也有6个脚位,8个脚位以及10个脚位的,4个焊接脚位以上的无疑都是有源晶振了,但是这里我们要说的是无源晶振.
如何通过焊接脚位辨别无源贴片晶振中的陶瓷面贴片晶振和金属面贴片晶振呢？我们先来了解下哪些晶振既有陶瓷面封装又有金属面封装.2520贴片晶振,3225贴片晶振,5032贴片晶振,6035贴片晶振,5x7mm贴片晶振,这些常用尺寸均有陶瓷面和金属面.

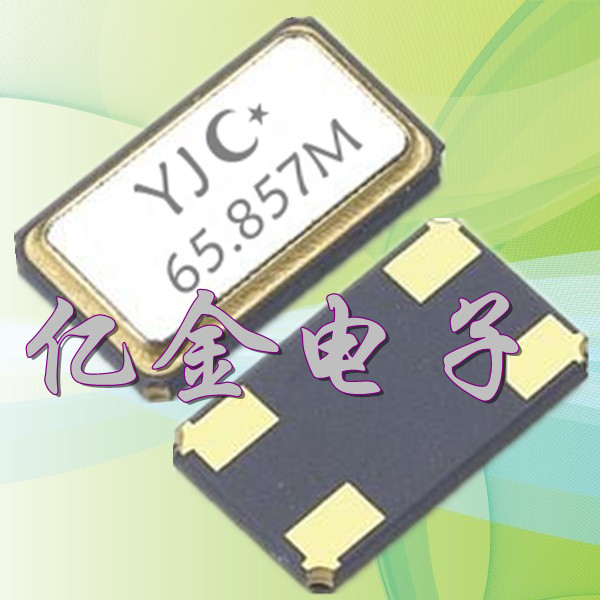

贴片晶振从小体积2520~7050尺寸都有陶瓷面封装和金属面封装,但是5032贴片晶振如果是两脚焊接模式的话,则一定是陶瓷面封装了,其他尺寸的则无论是两脚还是四脚都有金属面以及陶瓷面两种.
那么我们如何通过型号分辨两脚贴片晶振还是四脚贴片晶振呢？我们用日本KDS晶振型号来举例说明,DSX321G晶振和DSX320G晶振,同样封装尺寸为3225晶振,仅一个数字的不同差距就大了,前者为四脚贴片晶振,后者为两脚贴片晶振.再比如NDK晶振,型号NX5032GA晶振和NX3225SA晶振,同样也是一个字的差距,前者为两脚5032晶振,后者为四脚5032晶振.

还有一点我们除了可以通过型号区别两脚和四脚贴片晶振之外,还可以通过型号来区分陶瓷面贴片晶振和是金属面贴片晶振.比如NX3225SA晶振和NX3225GB晶振,前者为金属面封装后者为陶瓷面封装,比如DSX321G进口大真空晶振和DSX321SL晶振,前者为陶瓷面封装后者为金属面封装.由此可以知道贴片晶振型号后缀带G字母的一定是陶瓷面贴片晶振.
透过晶振型号区分陶瓷面封装还是金属面封装的同时我们还可以分辨贴片晶振的两脚和四脚.通过型号我们还可以知道很多信息,比如晶振品牌,晶振尺寸,有源晶振和无源晶振等等,关于进口晶振编码,晶振频率等更多更详细资讯大家可以关注亿金电子官网,我们会不定时的更新晶振文章以及资料信息.
