CTS精讲蓝牙设备选型频率控制产品晶振解决方案

来源:http://www.yijindz.com 作者:亿金晶振 2020年07月11
CTS精讲蓝牙设备选型频率控制产品晶振解决方案.
  频率控制产品的选型往往相当麻烦,不管是蓝牙模块还是其他设备也一样,这并不像我们平时见到的那样采购拿着参数去选择价格较低一家的产品来购买,但是大家忽略了很大的一个细节,那就是参数怎么来的;所以晶振选型的第一步的工程设计人员确定需要的参数,是要温补晶振,压控晶振还是无源晶振就是在这个时候决定的,这一步往往是最难的,只要参数有一点偏差就会影响设备或者模块的性能.CTS就提供了一个蓝牙设备选型解决方案,相信对大家会有所帮助.
  对支持蓝牙无线技术的产品的需求持续快速增长.家庭,办公室和汽车中所连接设备的数量众多,消除电缆杂乱的愿望使蓝牙成为可行的解决方案.当今移动通信产品的功能也正在推动将这些设备链接到个人局域网的蓝牙应用程序.
  利用蓝牙的产品多种多样.PDA,打印机,计算机键盘和鼠标,耳机,游戏设备,路由器,条形码扫描仪,照相机,手机,免提车载套件仅会刮伤采用蓝牙无线技术的产品的表面.每天都在开发这项技术的新用途,从而导致更多产品支持蓝牙.
  简单来说,蓝牙是用来代替连接电子设备的电缆.具体地说,它是在2.4GHz的ISM频带中运行的短距离无线电模块.蓝牙协议旨在在嘈杂的频率环境中且在短距离(10米)内运行,因此采用了跳频方案以使链路更坚固.为避免干扰其他信号,无线链路在设备之间发送或接收数据流(或数据包)后迅速跳至新的频率.
  且看CTS是如何针对蓝牙晶振研发产品的;随着对无线应用程序需求的增长,许多公司正在生产提供蓝牙技术解决方案的芯片组.这些芯片组中的大多数都需要一个外部计时设备,其形式为石英晶体,可以倍频至2.4GHz频带.石英晶振需要尺寸小,可靠性高并提供足够的频率稳定性.

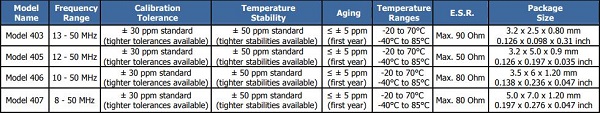

  CTS403、405、406和407型是适用于蓝牙应用的一系列晶体.基于陶瓷的封装,具有各种尺寸的缝焊金属盖,可提供在蓝牙环境下工作所需的性能.典型的蓝牙频率为12、13、15.36、16、24、26和32MHz,以基本共振模式运行.用户定义工作温度范围,25℃时的频率公差,在整个温度范围内的稳定性和负载电容.
  根据上述文内容显示来看,以及上图中CTS提供的适用产品来看;在蓝牙晶振上使用的晶振产品大都为无源晶振,并且频点都比较低,最高也不过32M的样子,精度都是在30pm,以及工作温度方面极少要求具备耐高温性能,尺寸方面现在应用最多的就是3225尺寸晶振,更小尺寸的也有应用,5032尺寸的就用得比较少了,甚至是没有,毕竟现在电子产品小型化已经成为主要发展趋势.
  故而,蓝牙晶振应当选型3225尺寸及更小尺寸的12、13、15.36、16、24、26和32MHz的小型无源贴片晶振最为合适.也切合蓝牙模块的功能特性需求.
  CTS精讲蓝牙设备选型频率控制产品晶振解决方案.
