晶振应用小结:这些类型的产品比较适合门禁系统

来源:http://www.yijindz.com 作者:亿金电子 2020年09月27
  晶振应用小结:这些类型的产品比较适合门禁系统.
  是的,社会的智能化在加速,一切都在向去人工化的方向发展,相信在不久的将来,在日常生活中已经不需要去做太多琐碎的事,只管安心享受生活即可;没错,这是全世界人类的一种期望,但是社会智能化也会存在很多的问题,比如系统不完善,存在漏洞等,最重要的还是安全问题,门禁系统就在这样的背景下诞生,它以进口晶振作为各模块时钟源,可实现人脸识别,指纹识别,图像分析等一系列的人员身份验证工作,在一定程度上提升了安全系数.
  前段时间在查看资料的时候在爱普生官网上有看到一篇关于门禁系统要使用的晶振产品的选型方案,并且还推出了自身的一些适用性产品,具体如下表所示:
类别 模型 频率,特征 目的
ProgrannablOSC SG-8003CG
SG-8003CE
8MHz,16MHz,24MHz,可编程 无振荡电路的处理器
水晶OSC(SPXO) SG-210STF 8MHz,16MHz,24MHz,高稳定性 无振荡电路的处理器
兆赫晶体 FA-238
FA-128
16MHz,24MHz 带有振荡电路的处理器
兆赫晶体 FA-238 25.0兆赫 带有振荡电路的Ethernet-IC
水晶OSC(SPXO) SG-210SEH
SG-210SDH
SG-210SCH
125MHz,高稳定性 以太网IC,无振荡电路
实时时钟
(晶体单位)
RX8010SJ 32.768kHz,I2C接口,低功耗 无振荡电路的MCU
实时时钟
(晶体单位)
RX-8803LC 32.768kHz,I2C接口,内置DTCXO,高稳定性 无振荡电路的MCU
实时时钟
(晶体单位)
RX-4803LC 32.768kHz,SPI接口,内置DTCXO,高稳定性 无振荡电路的MCU
实时时钟
(晶体单位)
RX6110SA 32.768kHz,SPI和I2C接口,内置DTCXO,高稳定性 无振荡电路的MCU
可编程OSC SG-8003CG
SG-8003CE
13.56MHz,可编程 无振荡电路的RF-ID-IC
水晶OSC(SPXO) SG-210STF 13.56MHz,高稳定性 无振荡电路的RF-ID-IC
兆赫晶体 FA-238V 13.56MHz的 带振荡电路的RF-ID-IC

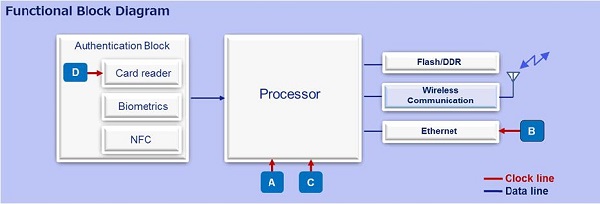

  一套完整的门禁系统共分为三个模块;这首先自然是前端模块,所谓的前端也就是人脸识别,图像识别,指纹采集,NFC等,其二就是处理器模块,其三就是数据传输模块了,包含无线,蓝牙等等无线或有线传输系统,有人会采用DDR,这可以达到双倍数据传输速率.
  从上述爱普生提供的可适用产品来看,门禁系统中主要的使用的晶振产品包含无源晶体,有源晶振,以及32.768K系列晶振;其中无源晶振主要使用的是3225封装的以及2016封装的;主要是应用于带振荡电路的处理器.
  而石英晶体振荡器的话就要分两个模块的应用了;一个是不带振荡电路的处理器,还有一个就是无振荡电路的RF-ID-IC,在这一模块上应用的还有一种产品,那就是可编程振荡器,这种产品极少有厂家生产;在MCU上的时钟定位爱普生推荐的是实时时钟晶体单位,当然也可以使用表晶32.768K晶振产品来做替换.
