首页进口晶振CFS-206西铁城晶振,32.768K石英晶体,音叉表晶,CFS-20632768AZFB

CFS-206西铁城晶振,32.768K石英晶体,音叉表晶,CFS-20632768AZFB

  • 频率:32.768KHZ

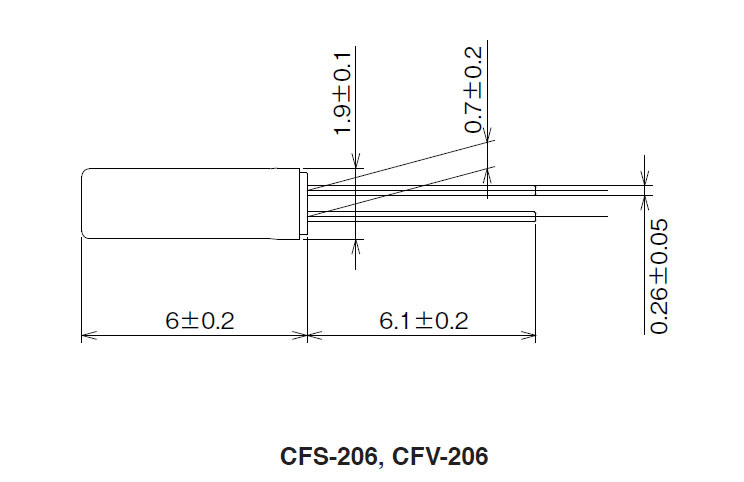

  • 尺寸:6.0*2.0mm详细请浏览PDF文档
  • 应 用: 小型?薄型、"CFS-20632768AZFB"轻型的表面贴片音叉型晶体谐振器、具有优良的耐热性、耐环境特性、可发挥优良的电气特性、符合RoHS规定
  • RoHS RoHS2

            CFS-206西铁城晶振,32.768K石英晶体,音叉表晶,车载贴片晶振,西铁城晶振具有体积小,"CFS-20632768AZFB",重量轻,耐温高,稳定性能逾越,很好的适用于有当前的全自动贴片领域,可自行安装各款型自动贴片机.薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航蓝牙等用途,符合无铅焊接的高温回流焊曲线特性.
项目 记 号 CFS-206 条 件
频率 f_nom 32.768KHZ
频率容许偏差 f_tol ±20x10−6, ±50x10−6
顶点温度 Ti +25±5°C
二级温度系数 B (−3.5±1.0)x10−8/°C2
负载容量 CL 7.0pF/9.0pF/12.5pF
串联电阻 R1 65kÙ 最大值
绝对最大激励等级 DLmax. 1μW
推荐激励等级 DL 0.1μW
并联电容 C0 0.8pF 典型值
频率老化程度 f_age ±3x10-6 +25±3°C,第一年
工作温度范围 T_use -20°C~+70°C
保存温度范围 T_stg -40°C~+85°C 单件保管




         晶体在产品上线之后发生不良品或者没反应的情况下,自检办法."CFS-20632768AZFB",石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.
         你可以先把晶体卸载下来并测试晶体的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.
         如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶体的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶体频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.比如等效电路测试如图


        2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证. "CFS-20632768AZFB",
         劳工职业安全卫生议题近年成为世界各国及企业关注焦点,如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是希华晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
