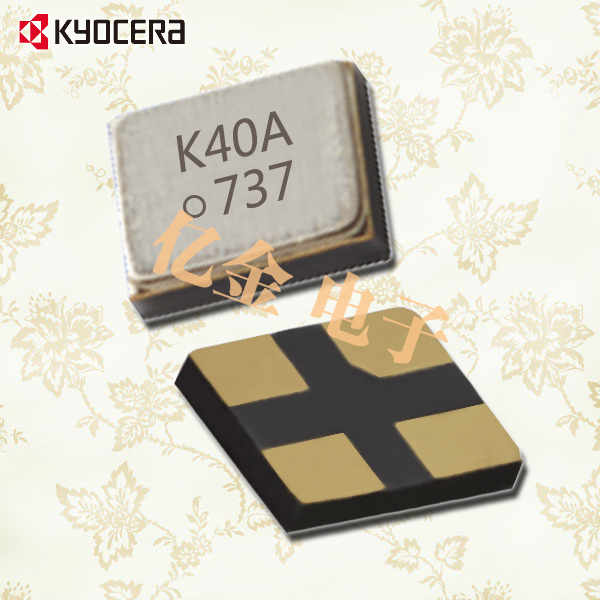

京瓷晶振,石英晶振,CX1008SB晶振

京瓷晶振,石英晶振,CX1008SB晶振,京瓷株式会社晶振为了人类和社会的进步与发展以独创性和高品质,不断创造新价值.为此追求事物的本质,力求提高品质以自身的技术、视角,开拓适应时代和市场需求的价值.同时在开展各项事业时,以“创造超出顾客期望值的价值”为信念,承诺“带来感动和欢喜的表现(技术、品质和适应能力)”
京瓷株式会社晶振集团保持公正、体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识增长的机会我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体,贴片晶振, 温补晶振对于手机、数码相机和其他数字设备关键部件的性能有重要影响.京瓷水晶设备是世界领先的生产商之一的石英晶体设备,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶体,晶体振荡器,看见过滤器和光学设备.

项目 | 记号 | 标准规格 | 单位 |
型号 | CX1008SB晶振 | ||
频率范围 | f_nom | 37.4~80 | MHZ |
负载电容 | OT | 6-7 | PF |
精度 | CL | ±15 | ×10﹣6 |
直列抵抗 | R1 | Table | ohm |
工作温度范围 | T_use | -10 ~+70 | °C |
保存温度范围 | T_stg | -40~+85 | °C |
频率温度特性 | f_tem | ±15 | ×10﹣6 |
包装 | pcs | 3000 | Pcs |

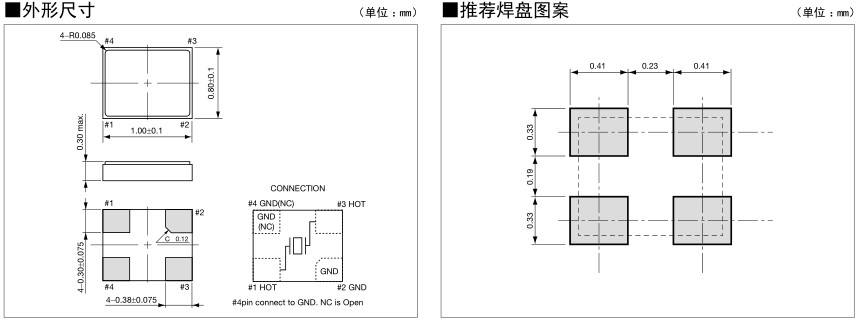

.jpg)
.jpg)
贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.


在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
2.电源线路
电源的线路阻抗应尽可能低.
3.输出负载
建议将京瓷晶振,石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
4.未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
5.热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
6.安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
7.通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.京瓷晶振,石英晶振,CX1008SB晶振
.jpg)
.jpg)
