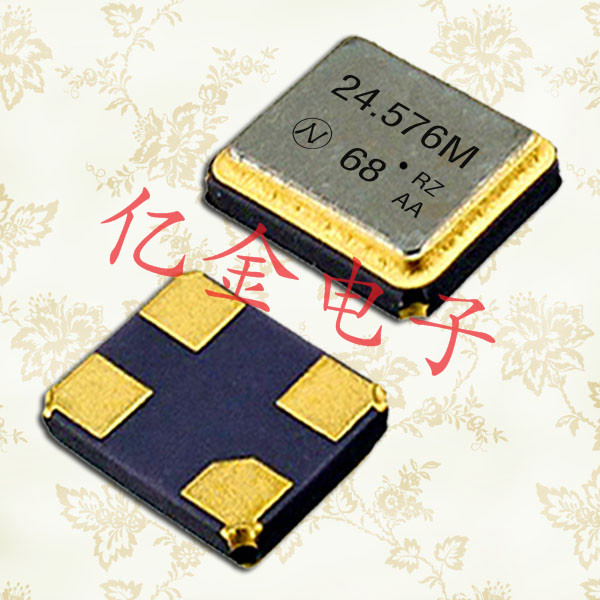

NX2520SA晶振,石英水晶振子,日本品牌晶振原装正品
.jpg)
NX2520SA晶振,石英水晶振子,日本品牌晶振原装正品高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

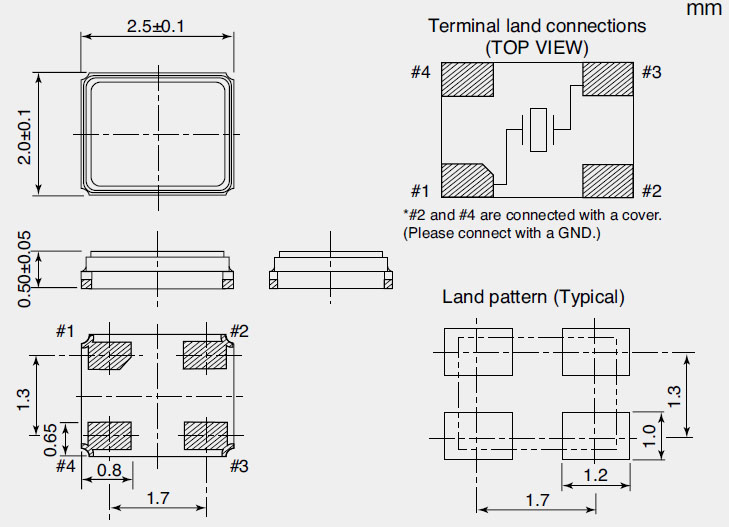

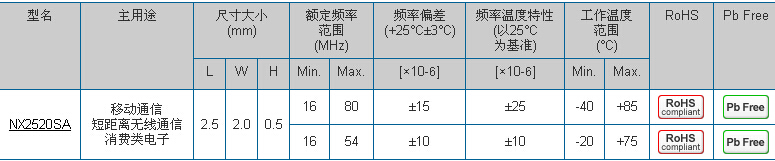

型号 | NX2520SA | |||
包装(pcs) | 3000/pcs | |||
频率范围(MHZ) | 16 to 80 | |||
频率公差 | Max. ±25 ×10-6 | Max. ±50 ×10-6 | Max. ±100 ×10-6 | |
工作温度 | 0 to +70 | 0 to +85 | 0 to +85 | |
保存温度 | –55 to +125 | |||
电源电压(V) | +2.5 ± 5 %, +3.3 ± 10 % | |||
电流消耗 |
Enable (mA) | Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω) | ||
Stand-by (μA) | Max. 30 (STAND-BY=GND) | |||
输出电压(V) | VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics) | |||
VOH : VCC –1.025 to VCC –0.88 (DC characteristics) | ||||
上升/下降时间(单位:纳秒) | Max. 1 (20 to 80% Waveform) | |||
对称(%) | 45 to 55 (at 50% Waveform) | |||
输出负载(Ω) | 50 (Terminated to VCC–2.0V) | |||
相位抖动 | Max. 1 (Offset frequency : 12kHz to 20MHz) |

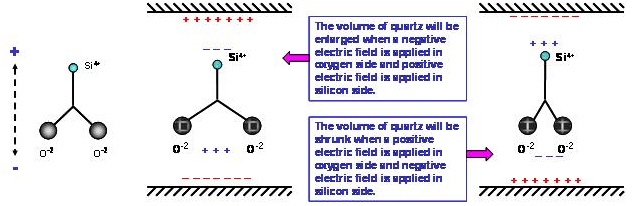

石英材料中的二氧化硅分子(SiO2) 在正常状态下, 其电偶极是互相平衡的电中性. 在(图二左)的二氧化硅是以二维空间的简化图形. 当我们在硅原子上方及氧原子下方分别给予正电场及负电场时, 空间系统为了维持电位平衡, 两个氧原子会相互排斥, 在氧原子下方形成一个感应正电场区域, 同时在硅原子上方产生感应负电场区域. 相反的情况, 当我们在硅原子上方及氧原子下方分别给予负电场及正电场时, 两个氧原子会相互靠近, 氧原子下方产生感应负电场,硅原子上方产生感应正电场.
NDK的发展:
1948 年 在东京都中央区日本桥设立南部商工株式会社
1949 年 开始晶体谐振器的制造、销售
1950 年 公司名变更为日本电波工业株式会社总公司迁移登记至东京都涉谷区大山町
1964 年 在狭山事业所建成组装工厂 在大阪府大阪市设立大阪办事处
1989 年 北在北海道函馆市建立函馆NDK株式会社
1990 年 在东京都新宿区西新宿设立总公司事务所在东京证券交易所 市场第2部上市
1994 年 在中国江苏省建立苏州日本电波工业有限公司在意大利设立NDK Italy Srl.NDK取得ISO9001认证
1995 年 在香港成立日本电波工业(香港)有限公司
1998 年 NDK取得QS9000认证在东京证券交易所 市场第1部上市
1999 年 狭山事业所取得ISO14001认证
2001 年 在德国设立NDK Europe Ltd. German Office,(2008年设立NDK Germany Gmbh并开始运作)
2002 年 NDK America, Inc. 的总公司办公室搬至美国伊利诺斯州在美国伊利诺斯州成立NDK America, Inc.在北海道函馆市建立NRS Technologies Inc. 在中国上海设立日电波水晶(上海)贸易有限公司
2004 年 在北海道千岁市成立千岁技术中心
2005 年 函馆NDK吸收合并NRS Technologies Inc.总公司搬至东京都涉谷区笹塚
NDK晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务. 若无法避免需产生或使用时,应管制单位产生量及使用量,做持续性之追踪管制、改进并制定预防方案或是降低污染量,水电等消耗性(能)资源使用,应从系统研究改善使用效率,以达成节约能源之目标.
