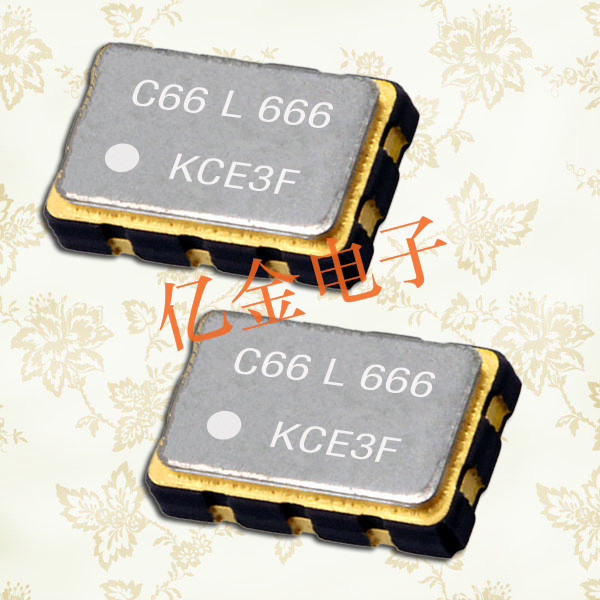

KC5032E-C3振荡器KC5032P-P2-P3 KC5032R KC5032G KC5032F KC5032P-L2晶振

Loading zoom

频率：14.31818~166MHZ

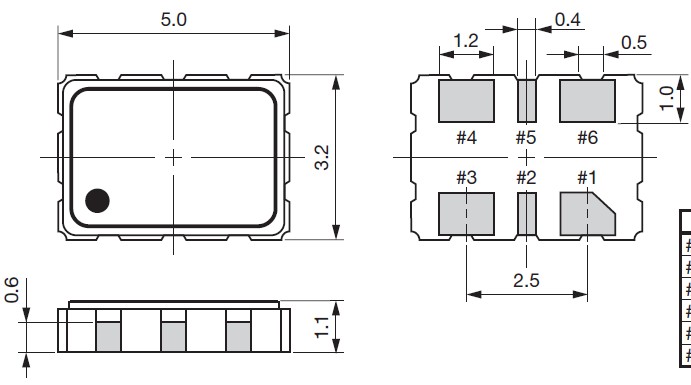

尺寸：5.0*3.2mm
应　用： 该款晶振为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

KC5032E-C3振荡器KC5032P-P2-P3 KC5032R KC5032G KC5032F KC5032P-L2晶振5032mm体积的石英晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

项目	记号	标准规格	单位
型号		KC5032E-C3
频率范围	f_nom	14.31818~166	MHZ
负载电容	OT	8	PF
精度	CL	±15	×10﹣6
直列抵抗	R1	Table	ohm
工作温度范围	T_use	-10 ~+70	°C
保存温度范围	T_stg	-40~+85	°C
频率温度特性	f_tem	±15	×10﹣6
电压	V	1.8 2.5 3 3.3 5	V

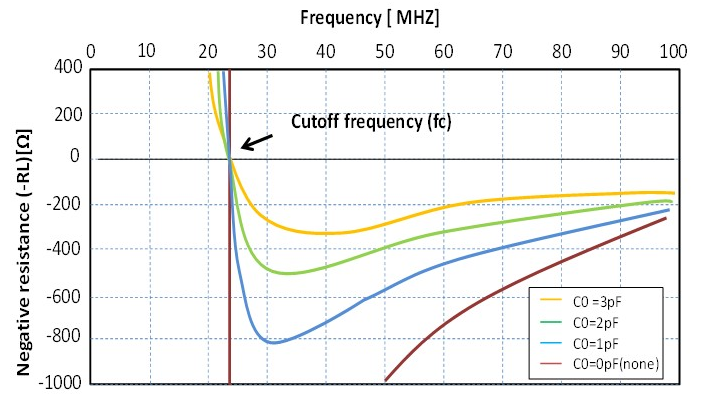

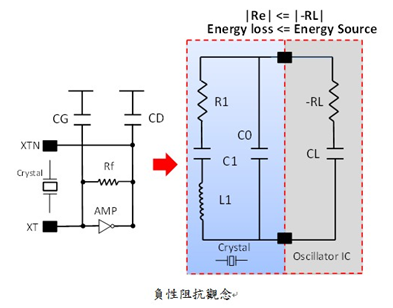

石英晶体共振子的两端往振荡电路看过去,排除共振子以外的所有阻抗特性质总和,振荡电路上必须提供足够大的增益来补偿共振子共振时的机械能损耗,也就是放大器为一个能量源,若负性阻抗的能量源大于振荡电路的损耗时,能源回路为平衡状态此回路为稳定振荡,负性阻抗不是产品规格参数,但却是振荡线路设计时很重要的性能指针.

正确的选取Cg/Cd的值将有利于振荡电路的工作稳定,并能使振荡频率能满足使用的频率要求.其选取的步骤如下：
首先应该按照-R的需求选择Cg/Cd,在满足TS的情况下应尽量选取电容小一些,以保持较高的–R确保电路振荡的稳定性.
当无法满足-R要求时应考虑对IC的特性重新评估、选择.
※ -R的计算公式：-R = gm/ {ω2 *（Cg*Cd）}     gm为互导,单位：S（西门子）
※ 早期测试-R的仪器有HP-4195A等,但现阶段皆改为crystal搭配VR实测法.
※ -R的要求(标准)：  -R≧ 3~10 Max ESR. ,若-R低于3倍时会因石英谐振器与电路的匹配不良而容易出现不起振或振荡不稳定、振荡启动时间延长等问题.
