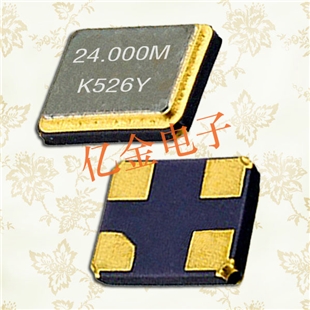

日本京瓷晶振,CX2520DB晶振,KSS四脚谐振器
日本京瓷晶振,CX2520DB晶振,KSS四脚谐振器,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
项目 | 记号 | 标准规格 | 单位 |
型号 | CX2520DB | ||
频率范围 | f_nom | 15000~54000 | KHZ |
负载电容 | OT | 8 | PF |
精度 | CL | ±15 | ×10﹣6 |
直列抵抗 | R1 | Table | ohm |
工作温度范围 | T_use | -10 ~+70 | °C |
保存温度范围 | T_stg | -40~+85 | °C |
频率温度特性 | f_tem | ±15 | ×10﹣6 |
包装 | pcs | 3000 | Pcs |
典型的振荡电路的原理图
Rf (回授电阻):
用来回授电流与讯号至输入端或调整OP放大器的增益值(gm).
Rd (阻尼电阻/限流电阻):
用来抑制流经石英晶体的电流量降低振幅(有时会因驱动电压大小不同而选择使用或取消).
Cg & Cd (接地电容):
用来调整输出频率、负性阻抗与Drive level的大小.
负载电容 (CL):
石英谐振器一般作为电感组件在振荡电路中起稳定频率作用,而电路的其他组件均可等效为一个负载电容与石英谐振器串联或并联.
负载电容的大小将对石英谐振器的等效参数及频率稳定度带来影响.
※ CL: Crystal的负载电容
※ Cd & Cg :接地电容
1959年 月于4月1日在京都市中京区西之京原町101番地建立公司总部并设立工厂(注册资金300万日元、员工28名)作为一家精密陶瓷的专业生产商 -“京都陶瓷株式会社”开始创业
1972年 9月 股票在东京证券交易所第2市场部上市
1975年 7月 美国Kyocera International, Inc. 总公司及工厂搬迁至美国圣迭戈
1979年 12月在日本设立鹿儿岛电子株式会社
1983年 10月合并株式会社雅西卡
1984年 8月在日本千叶县佐仓市设立太阳能中心
1987年 1月在美国设立Kyocera America, Inc.及 Kyocera Electronics, Inc.
1991年 10月制定京瓷环境宪章
1995年 3月在日本神奈川县横滨市设立横滨研发中心(现横滨事业所),移交东京中央研究所
1998年 4月稻盛和夫名誉会长与访问京瓷总部的国家副主席胡锦涛(当时)会面
1999年 8月在美国亚利桑那州成立Kyocera Solar, Inc.
2000年 1月三田工业株式会社更名为京瓷美达株式会社(现京瓷办公信息系统株式会社)
为追求生产绿色产品之目标,将环保理念纳入采购流程中,采购人员于收集市场资讯时,优先提供符合「大河电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考,并依其要求提供符合规范之样品与规格.原材物料承认时,采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告,经原材物料相关审验单位审查通过后,方可使用.
