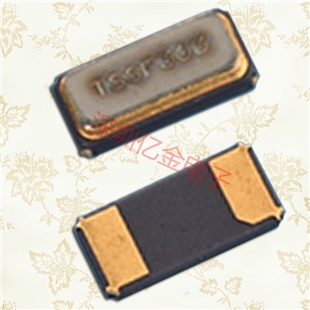

贴片晶振SC-32S,轻薄贴片晶体,32.768K系列晶振,Q-SC32S03210C5AFE
贴片晶振SC-32S,轻薄贴片晶体,32.768K系列晶振,贴片晶振,“Q-SC32S03210C5AFE",本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
项目 | 记 号 | SC-32S | 条 件 |
频率 | f_nom | 32.768kHz | |
频率容许偏差 | f_tol | ±20x10−6, ±50x10−6 | |
顶点温度 | Ti | +25±5°C | |
二级温度系数 | B | (−3.5±1.0)x10−8/°C2 | |
负载容量 | CL | 7.0pF/9.0pF/12.5pF | |
串联电阻 | R1 | 65kÙ 最大值 | |
绝对最大激励等级 | DLmax. | 1μW | |
推荐激励等级 | DL | 0.1μW | |
并联电容 | C0 | 0.8pF 典型值 | |
频率老化程度 | f_age | ±3x10-6 | +25±3°C,第一年 |
工作温度范围 | T_use | -40°C~+85°C | |
保存温度范围 | T_stg | -55°C~+125°C | 单件保管 |
我们可以改善的频率输出的偏差超过范围由以下几个方法:
调整外部电容,Cd和CG的值.
如果由频率计数器测量频率比目标频率高,要增加外部电容CL(或Cd以及C 8的值),以降低频率到我们的目标频率,反之亦然.
可以采用不同负载电容(CL)的晶体试用.
试用晶体具有较低电容若频率比目标频率超高很多的话.
请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后.根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率(较低的外部电容,并采用低电容的晶体)的情况.
频率输出频率的目标只有三分之一.
频率输出频率的目标只有三分之一.
“Q-SC32S03210C5AFE", 精工晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.
2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
