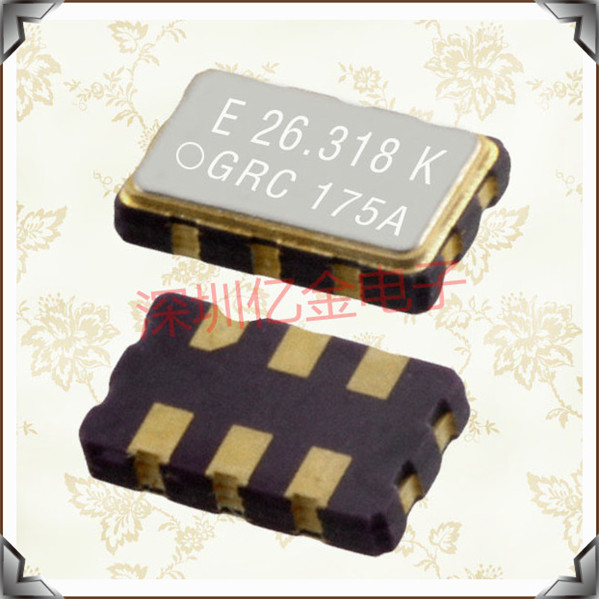

高频率SG5032EAN、SG5032VAN差分晶振,日本晶体振荡器,光纤通信差分晶体特点,5032低抖动晶振,SG5032EAN 125.000000M-KEGA3
![](http://www.yijindz.com/include/upload/ckeditor/images/%E7%88%B1%E6%99%AE%E7%94%9F%E5%AF%BC%E8%88%AA%E6%A0%8F2.jpg)
低抖动SG5032EAN、SG5032VAN差分晶振,日本晶体振荡器,光纤通信差分晶体特点,5032低抖动振荡器,差分石英晶体振荡器、"SG5032EAN 125.000000M-KEGA3",差分晶振使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.
![](http://www.yijindz.com/include/upload/ckeditor/images/%E6%99%B6%E6%8C%AF%E5%8F%82%E6%95%B0.jpg)
项目 | 记 号 | SG5032EAN、SG5032VAN | 条 件 |
频率 | f_nom | 73.5M~700MHZ | |
频率容许偏差 | f_tol |
J: ± 50 × 10-6 L: ±100 × 10-6 |
|
顶点温度 | Ti | +25±5°C | |
二级温度系数 | B | (−3.5±1.0)x10−8/°C2 | |
电压 | VCC | :2.5V to 3.3V | |
串联电阻 | R1 | 65kÙ 最大值 | |
绝对最大激励等级 | DLmax. | 1μW | |
推荐激励等级 | DL | 0.1μW | |
输出负载条件 | L_HCSL,RS | 50Ω,30Ω | |
频率老化程度 | f_age | ±3x10-6 | +25±3°C,第一年 |
工作温度范围 | T_use | -40 °C ~ +85 °C | |
保存温度范围 | T_stg | -40°C ~ +125 °C | 裸存 |
![](http://www.yijindz.com/include/upload/ckeditor/images/%E6%99%B6%E6%8C%AF%E5%B0%81%E8%A3%85(1).jpg)
![](http://www.yijindz.com/include/upload/ckeditor/images/SG3225EAN%E5%B0%BA%E5%AF%B8%E5%9B%BE.png)
![](http://www.yijindz.com/include/upload/ckeditor/images/SG3225EAN%E3%80%815032%E3%80%817050%E5%8F%82%E6%95%B0.png)
通过使用PLL技术和AT晶体单元来实现宽的频率范围,频率范围相较于普通贴片晶振可以从73.5 MHz做到700 MHz任意一个频率,其电源电压2.5V~3.3V,功能Output enable (OE),输出LV-PECL或者是LVDS,高质量差分贴片晶体振荡器的裸存温度为-40°C~ +125°C,在使用中的温度范围能够达到-40°C~ +85°C,相位抖动能从0.3ps Max-1ps Max.在电源电压最低时,差分贴片晶体振荡器所需时间只要0秒即可.
![](http://www.yijindz.com/include/upload/ckeditor/images/%E6%99%B6%E6%8C%AF%E8%AF%A6%E6%83%85(1).jpg)
低抖动SG5032EAN、"SG5032EAN 125.000000M-KEGA3",SG5032VAN差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45°~+100°的温度范围,差分晶振的精度值(PPM)可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0秒,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.
