首页进口晶振晶振model532,美国TCXO晶振,四脚SMD晶体

晶振model532,美国TCXO晶振,四脚SMD晶体

频率：10~40MHZ

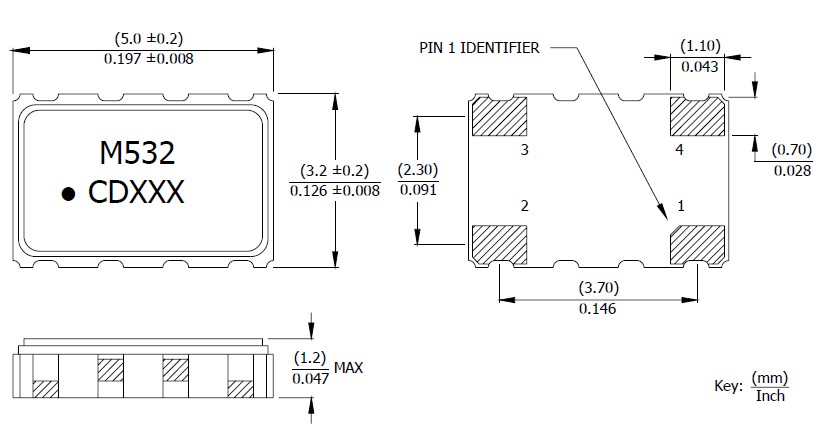

尺寸：5.0*3.2mm
应　用： 产品广泛应用于安防监控系统、智能手机、卫星GPS、平板电脑、数字电视接收器、通讯设备、电波钟表、电脑、电子数码等高科技行业产品.

晶振model532,美国TCXO晶振,四脚SMD晶体温补晶振（TCXO）产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度?85度,电源电压:1.8V?3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

型号	model532
工作模式	基本		第三次泛音
频率范围	10~40MHZ
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

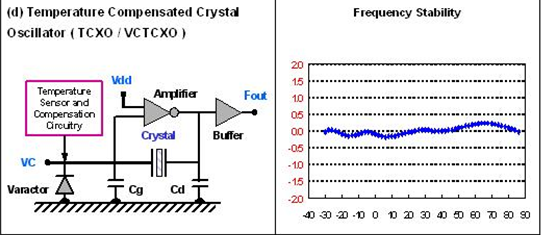

为了满足应用面需求而言, 石英晶体振荡器内部的振荡线路有以基本波或三倍频不同方式. 若要达到数佰兆赫的输出频率时, 振荡线路后级可以采用锁相回路方式或倍频方式, 将较低频率的石英振荡频率提升. 对于输出端的输出准位及输出波形也有各类不同需求,如CMOS, LVPECL, LVDS…..等. 这些规格都要仔细的定义.在(如图)提供了数种石英振荡器输出频率对温度变化的稳定性示义图.

CTS是一家专业石英频率控制元件制造商.主要产品包括『石英振荡子』、『石英振荡器』、『压控石英振荡器』、『温度补偿石英振荡器』技术的制造商,完整的产品线提供一次性购足的服务.产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域

西迪斯晶体承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司. 我们将持续关注企业社会责任各项新议题,使本公司更加完整并落实企业社会责任.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.

深圳市亿金电子:公司拥有万级晶体元件超净生产间,并且从国外引进业界领先的晶振自动测试系统,日本全自动生产检测电脑仪器设备,和瑞士ERC公司铷原子频标的工厂频率基准,频谱分析仪,网络分析仪,合成信号源等高端仪器设备.产品. 代理进口公司系列产品 .日本大真空KDS,爱普生EPSON,精工SEIKO,西铁城CITIZEN,村田陶瓷谐振器,TDK,台晶TXC,鸿星VC-TCXO,压控振荡器,OCXO,温补振荡器VCXO,恒温晶振SPXO,有源晶振表晶32.768KHZ系列.
