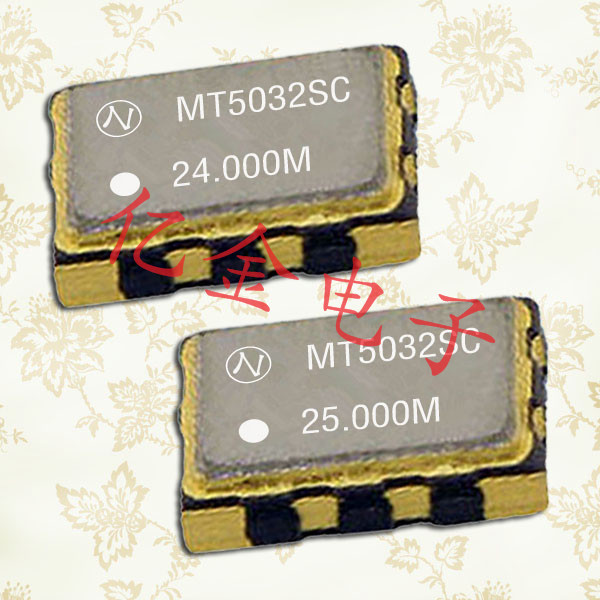

晶振NT5032SC,日本压控温补晶振,导航仪晶体
- 频率：12~26MHZ
- 尺寸：5.0*3.2mm
- 应 用： 压控温补晶体系列,VC-TCXO产品内部晶片焊接模式采用了,晶片胶点的位置、大小：位置准确度以及胶点大小一致性,晶片的点胶的精度在±0.02mm之内.
-
-
.jpg)
晶振NT5032SC,日本压控温补晶振,导航仪晶体具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,体积：0.007 cm3,重量：0.024g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊） 无铅产品.满足无铅焊接的回流温度曲线要求.
| 型号 | NT5032SC | |||
| 包装（pcs） | 1000/pcs | |||
| 频率范围(MHZ) | 12~26 | |||
| 频率公差 | Max. ±25 ×10-6 | Max. ±50 ×10-6 | Max. ±100 ×10-6 | |
| 工作温度 | 0 to +70 | 0 to +85 | 0 to +85 | |
| 保存温度 | –55 to +125 | |||
| 电源电压（V） | +2.5 ± 5 %, +3.3 ± 10 % | |||
|
电流消耗 |
Enable (mA) | Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω) | ||
| Stand-by (μA) | Max. 30 (STAND-BY=GND) | |||
| 输出电压(V) | VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics) | |||
| VOH : VCC –1.025 to VCC –0.88 (DC characteristics) | ||||
| 上升/下降时间(单位:纳秒) | Max. 1 (20 to 80% Waveform) | |||
| 对称(%) | 45 to 55 (at 50% Waveform) | |||
| 输出负载(Ω) | 50 (Terminated to VCC–2.0V) | |||
| 相位抖动 | Max. 1 (Offset frequency : 12kHz to 20MHz) | |||
.jpg)
石英材料中的二氧化硅分子(SiO2) 在正常状态下, 其电偶极是互相平衡的电中性. 在(图二左)的二氧化硅是以二维空间的简化图形,氧原子的水平位置变化时, 邻近的另一个氧原子会相对的产生排斥或吸引的力量, 迫使氧原子回到原来的空间位置. 因此, 电场的力量与原子之间的力量会相互牵动, 电场的改变与水平方向的形变是形成交互作用状态. 这个交互作用会形成一个在石英材料耗能最小的振动状态, 祇要由电场持续给与能量, 石英材料就会与电场之间维持一个共振的频率. 这个压电效应下氧原子的振幅与电场强度及电场对二氧化硅的向量角度有相对应的关系.在实际的应用上, 电场是由镀在石英芯片上的金属电极产生, 电场与二氧化硅的向量角度则是由石英晶棒的切割角度来决定.
