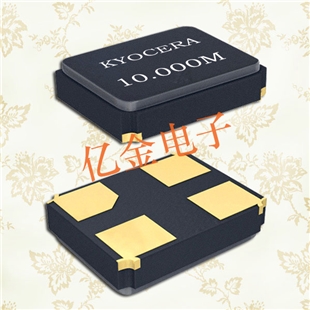

Kyocera晶振,CX3225CA晶体,石英压电晶体

Kyocera晶振,CX3225CA晶体,石英压电晶体3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性.

项目 | 记号 | 标准规格 | 单位 |
型号 | CX3225GA | ||
频率范围 | f_nom | 9800~54000 | KHZ |
负载电容 | OT | 8 | PF |
精度 | CL | ±15 | ×10﹣6 |
直列抵抗 | R1 | Table | ohm |
工作温度范围 | T_use | -10 ~+70 | °C |
保存温度范围 | T_stg | -40~+85 | °C |
频率温度特性 | f_tem | ±15 | ×10﹣6 |
包装 | pcs | 3000 | Pcs |
.jpg)

.jpg)

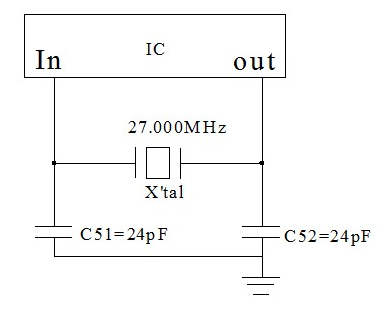

2.理论值负载电容计算方式如下,由C51 C52计算串联电容后加上离散电容等于实际的负载电容,杂散电容内含PCB Layout、芯片电极等等因素造成.
CL = C51 * C52 / (C51 + C52) + C0 + Cs;
Note: Cs refers to on board stray capacitance.
