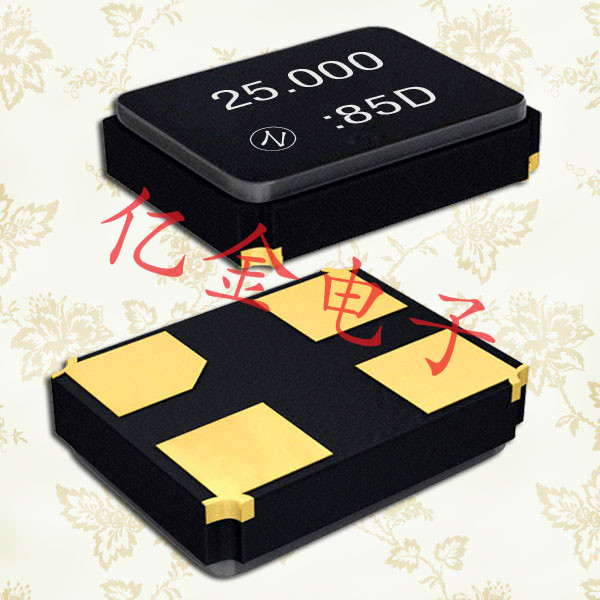

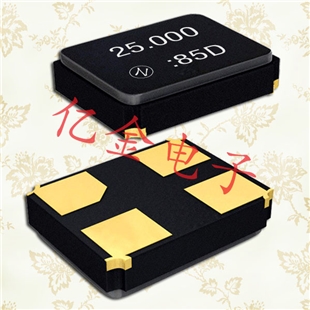

谐振器NX3225GA,NDK石英无源晶振,进口压电晶体
.jpg)

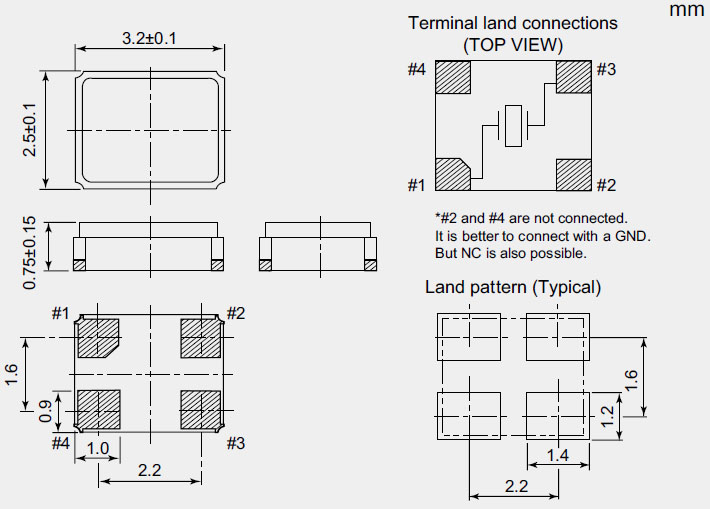

谐振器NX3225GA,NDK石英无源晶振,进口压电晶体超小型石英晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作,从而导致产品在客户端不能正常使用,研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,

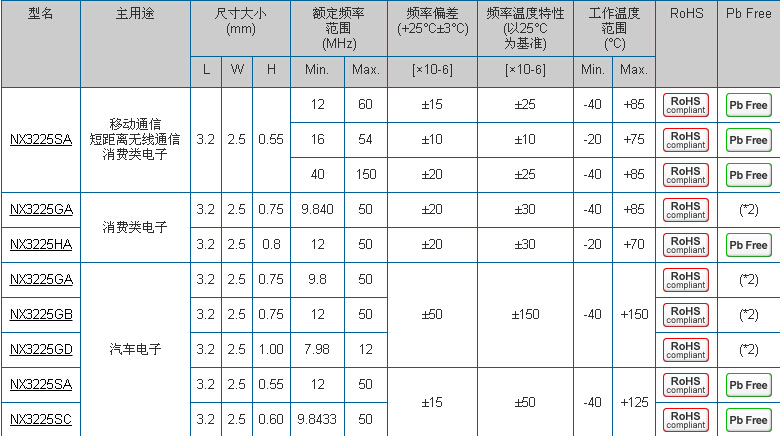

型号 | NX3225GA | |||
包装(pcs) | 3000/pcs | |||
频率范围(MHZ) | 8.490 to 50 | |||
频率公差 | Max. ±25 ×10-6 | Max. ±50 ×10-6 | Max. ±100 ×10-6 | |
工作温度 | 0 to +70 | 0 to +85 | 0 to +85 | |
保存温度 | –55 to +125 | |||
电源电压(V) | +2.5 ± 5 %, +3.3 ± 10 % | |||
电流消耗 |
Enable (mA) | Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω) | ||
Stand-by (μA) | Max. 30 (STAND-BY=GND) | |||
输出电压(V) | VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics) | |||
VOH : VCC –1.025 to VCC –0.88 (DC characteristics) | ||||
上升/下降时间(单位:纳秒) | Max. 1 (20 to 80% Waveform) | |||
对称(%) | 45 to 55 (at 50% Waveform) | |||
输出负载(Ω) | 50 (Terminated to VCC–2.0V) | |||
相位抖动 | Max. 1 (Offset frequency : 12kHz to 20MHz) |
石英芯片主要有方片(9.9*9.9),圆片(φ8.70-φ5.50),目前应用最广泛的是条片,条片的主要尺寸有:
芯片尺寸 |
Hosonic产品规格 | 芯片尺寸 | Hosonic产品规格 | 芯片尺寸 | Hosonic产品规格 |
8.00*2.00 | 49S/49SM/49SSM | 3.50*1.80 | 5S/5F/5032/OSC | 1.60*1.00 | 2SB |
5.00*2.50 | 8FA/7SB/7050/OSC | 2.80*1.20 | 4SB | 1.40*0.90 | 1AB |
4.00*1.80 | 6SB、6FA/B | 2.00*1.20 | 3SB |

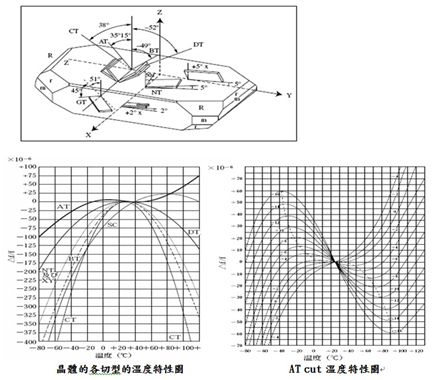

石英芯片按是否修边可分为平片、修边片(凸片).低频片一般要导边(修边),主要是降低电阻(ESR);按是否抛光可分为非抛光片、抛光片(一般80.000 MHz以上进行抛光,降低芯片电阻). 石英芯片的基本加工工序主要有:切割、研磨、腐蚀、清洗.每一个工序跟频率都有一定的相关性 切割:用不同角度对石英晶棒进行切割,可获得不同压电特性、弹性特性和强度特性之石英芯片其电特性也各异,用它来制造的谐振器的性能也不一样,通常我们把石英芯片对晶棒坐标轴某种方位(角度)的切割称为石英芯片的切型.各种切型中目前较被广泛应用之切型为AT、BT、DT.其他切型还有 CT、GT、NT、ET、FC、SC、LC等,石英产品一般是AT切,BT切产品一般出现在频率30M以上的产品中.
NDK的发展:
1948 年 在东京都中央区日本桥设立南部商工株式会社
1949 年 开始晶体谐振器的制造、销售
1950 年 公司名变更为日本电波工业株式会社总公司迁移登记至东京都涉谷区大山町
1964 年 在狭山事业所建成组装工厂 在大阪府大阪市设立大阪办事处
1989 年 北在北海道函馆市建立函馆NDK株式会社
1990 年 在东京都新宿区西新宿设立总公司事务所在东京证券交易所 市场第2部上市
1994 年 在中国江苏省建立苏州日本电波工业有限公司在意大利设立NDK Italy Srl.NDK取得ISO9001认证
1995 年 在香港成立日本电波工业(香港)有限公司
1998 年 NDK取得QS9000认证在东京证券交易所 市场第1部上市
1999 年 狭山事业所取得ISO14001认证
2001 年 在德国设立NDK Europe Ltd. German Office,(2008年设立NDK Germany Gmbh并开始运作)
2002 年 NDK America, Inc. 的总公司办公室搬至美国伊利诺斯州在美国伊利诺斯州成立NDK America, Inc.在北海道函馆市建立NRS Technologies Inc. 在中国上海设立日电波水晶(上海)贸易有限公司
2004 年 在北海道千岁市成立千岁技术中心
2005 年 函馆NDK吸收合并NRS Technologies Inc.总公司搬至东京都涉谷区笹塚
在晶体元器件市场,市场价格的持续下滑等使得严峻的事业环境还将继续.在这样的环境下,本集团为了回归成长路线,将通过重视收益性的改善,集中经营资源于高信赖?高附加价值的商品的开发,来确实建立产生利益体制的坚固基础.


NDK晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.
