首页进口晶振晶体Model636,西迪斯SMD晶体,有源晶振5032

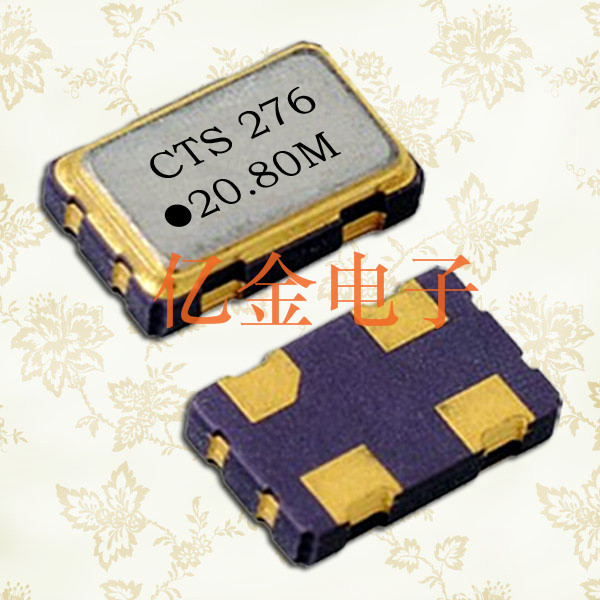

晶体Model636,西迪斯SMD晶体,有源晶振5032

频率：1~160MHZ

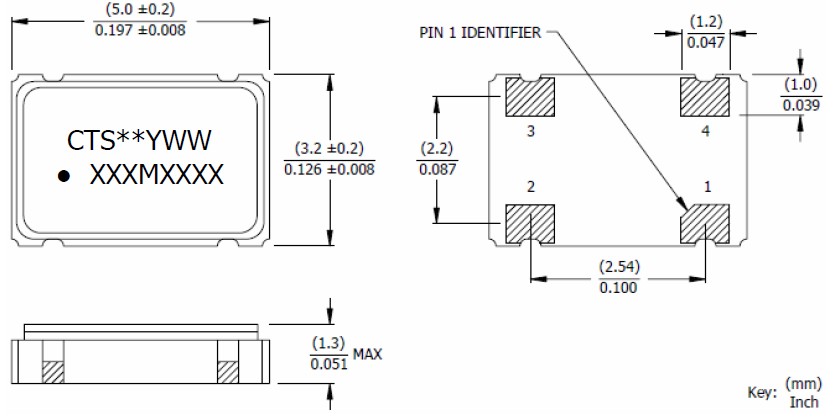

尺寸：5.0*3.2mm
应　用： 产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域.

晶体Model636,西迪斯SMD晶体,有源晶振5032的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

型号	model636
工作模式	基本		第三次泛音
频率范围	1~160MHZ
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

产品的可靠性（信赖性）：
产品的可靠性可以通俗的理解为：产品生产完成后,不会因常规的搬运,储存而使其性能受影响,不会因客户的焊接,清洗和封装等各种使用条件而影响性能.产品的可靠性可以通过各种可靠性试验来衡量,目前常见的可靠性试验有：
高温储存试验 125℃±10℃；1000H±24H
温度循环试验 T1 = -55℃±10℃ T2= 125℃±10℃；循环次数10次.（温度转换约30分钟）
温度冲击试验 T1 = -55℃±10℃ T2= 125℃±10℃；循环次数10次.（温度转换时间5秒）
恒温恒湿试验 TC 85±10℃ H 85% ；1000H±24H
可焊性（焊锡）试验 230±10℃；3 s
耐焊接试验 260±10℃；10 s
跌落试验 75 cm；3 次.
振动试验频率10 Hz — 2000 Hz；振幅 1.5 mm；每方向 40 分钟.
老化率试验 TC 85±10℃；300 H
寿命试验（MTBF）；85℃or125℃；1000H；利用公式及失效产品数计算出产品模拟寿命.
跌落试验考察产品受机械力冲击时的耐受情况,跌落试验不合格应分两各情况来处理,一是芯片破裂造成不良（高频）,应检查导电胶选用是否正确（较柔）,底胶是否足够,芯片在搭载时是否过低；另一各情况是脱胶,或称胶点松动,应检查烤胶工艺是否有问题,芯片上下胶量是否足够,上下胶连接处胶量是否饱满.

CTS是一家集晶体的研发、生产、销售为主的晶振厂家.产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域，以及出口的海外客户需求.公司拥有业界领先的晶振自动测试系统,日本全自动生产检测电脑仪器设备,和瑞士ERC公司铷原子频标的工厂频率基准,频谱分析仪,网络分析仪,合成信号源等高端仪器设备.

劳工职业安全卫生议题近年成为世界各国及企业关注焦点,如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是西迪斯晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境. 若无法避免需产生或使用时,应管制单位产生量及使用量,做持续性之追踪管制、改进并制定预防方案或是降低污染量,水电等消耗性（能）资源使用,应从系统研究改善使用效率,以达成节约能源之目标.

深圳市亿金电子:公司于2008年通过了ISO-9000质量体系国际标准认证以及一系列国家认证的环境与职业健康安全管理体系认证.我们可为用户提供更高性能和更优价格竞争力的全系列石英晶振,有源晶振,陶瓷晶振,表晶32.768K系列产品. 代理进口公司系列产品 .日本大真空KDS,爱普生EPSON,精工SEIKO,西铁城CITIZEN,村田陶瓷谐振器,TDK,台晶TXC,鸿星VC-TCXO,压控振荡器,OCXO,温补振荡器VCXO,恒温晶振SPXO,有源晶振表晶32.768KHZ系列,
