NDK再创新高,于普通SPXO晶振上实现差分输出逻辑

来源:http://www.yijindz.com 作者:亿金电子 2020年05月28
  NDK再创新高,于普通SPXO晶振上实现差分输出逻辑

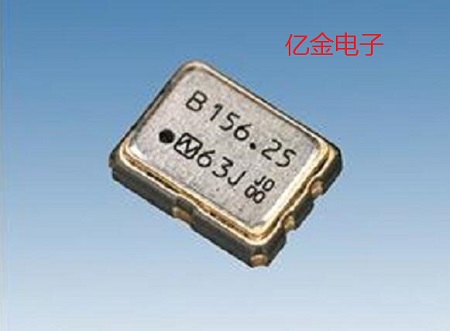

  创新才能立足,这是亘古不变的道理.之前有一家倒闭的通信设备制造倒闭,该公司生产的产品居然是多年前的产品,可见从未进行过技术革新,最终负债累累.这对石英晶振行业来说也是一样的,如果不能跟上应用市场的需求,最终也难逃被’制裁’的命运,由于电子产品在疯狂且快速的发展,各大晶振厂家也在不断的更新产品制造技术.就在前段时间, NDK再创新高,于普通SPXO晶振上实现差分输出逻辑,型号为NP3225SBB,性能比肩压控晶振,温补晶振等高级有源晶振.
  为什么说在普通有源晶振上使用LVDS输出方式是一种产品性能更新呢?在普通的有源晶振上旺旺具备的性能仅仅只有轻型,薄型,小型,高精度,高温,高品质,高性能等,虽然说普通有源晶振相较于无源晶振来说性能确实是好了不少,但是相较于一些特殊有源晶振来说就差之甚远了,所以应当提升其性能产品;不仅仅是有源晶振,NDK晶振还出产了一种带低相噪性能的温补晶振.而差分输出往往是差分晶振的专有名词.这款使用差分输出的SPXO晶振的型号是NP3225SBB.
  这款晶振具备以下特点:
  ①  差动输出SPXO.
  ②  尺寸:3.2×2.5×0.9mm.
  ③  电源电压:+2.5V或+3.3V.
  ④  输出规格:LVDS.
  ⑤  低相位抖动(Typ. 47fs @156.25MHz).
  该款有源晶振主要应用于5G兼容设备,汽车CCD相机,图像处理,内存,FPGA,卫星通信和地面数字电视的地面设备,广播设备.
  该3225贴片晶振的规格参数表如下:

额定频率范围 (MHz) 100~170
尺寸大小 (L×W×H : mm) 3.2×2.5×0.9
输出规格 LVDS
综合频率允许偏差(*1) Max. ±50×10-6
工作温度范围   (℃) -40 to +85
储存温度范围   (℃) -55 to +125
电源电压 [VCC](V) +2.5±5 % +3.3±10 %
消耗电流
(@ +25°C)
工作时 (mA) Max. 40 (STAND-BY=VCC or OPEN, RL=100Ω)
断开时 (µA) Max. 30(STAND-BY=GND)
输出电压 VOD1, VOD2 : +0.247~+0.454V (差动输出电压)
△VOD : Max. 50mV (差动输出电压)
VOS1, VOS2 : +1.125~+1.375V (差动输出电压)
△VOS : Max. 50mV (差动输出电压)
上升时间 / 下降时间(ns) Max. 0.4(波形的20~80%)
波形对称 (%) 45 to 55 (波形的50%)
输出负载 [RL] (Ω) 100(差动输出间)
起振时间(ms) Max. 10
相位抖动 (fs)
(@+3.3V, +25°C)
Typ. 47 (156.25MHz)
(频率偏移:12kHz~20MHz)
规格料号 NSC5187A NSC5187B

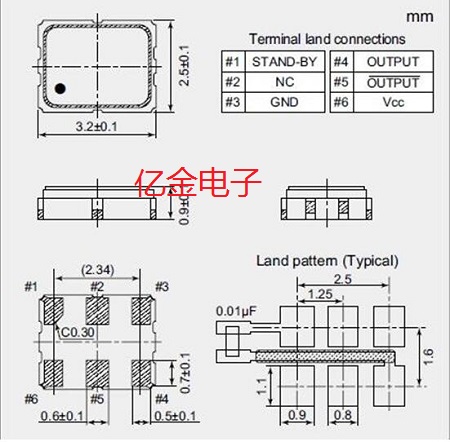

  外观尺寸如下:

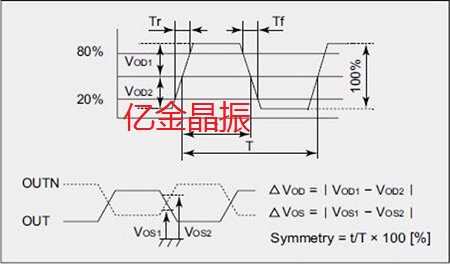

  输出波形如下:
  这种使用LVDS作为输出逻辑方式的SPXO晶振相较于一般的有源晶振来说性能更加优越一些,这也是该产品能够应用于5G,车载,卫星等方面的原因.LVDS输出方式本身是只出现在差分晶振上的,它能够使用晶振产品的频率稳定性更高,晶振工作系统也相对比较稳定.这应该算是NDK晶振继发布低相噪温补晶振以来的又一创新.
