SiTime用于汽车摄像头的 MEMS 时序解决方案

来源：http://www.yijindz.com 作者：亿金电子 2024年12月12

汽车摄像头模块存在多项设计挑战。Board 空间受到限制。环境条件包括极端温度、快速温度变化、冲击、振动和电磁干扰。提高传感器分辨率意味着更高的数据速率，这需要低抖动时钟。

基于 SiTime 晶振的 MEMS 振荡器可以应对这些挑战。它们具有小尺寸、-55°C 至 125°C 的温度精度（即使在快速温度斜坡下）、低抖动、抗冲击和振动能力以及降低 EMI 功能。我们的器件具有更高的质量和可靠性，其 FIT 率比石英晶体器件高 50 倍，可帮助系统达到功能安全指标目标。

SiTime MEMS 定时优势

一、完整的 MEMS 时钟树

扩频振荡器

低抖动差分振荡器

32.768K 振荡器 和 TCXO

精密 TCXO

二、在实际条件下最坚固

150 fs rms 抖动，出色的 PSNR

抗冲击和振动

在较宽的温度下保持稳定

22 亿小时 MTBF

三、集成 MEMS，易于使用

无 quartz 可靠性问题

在低温下可靠启动

无需盖板或屏蔽层

任何频率的交货时间短

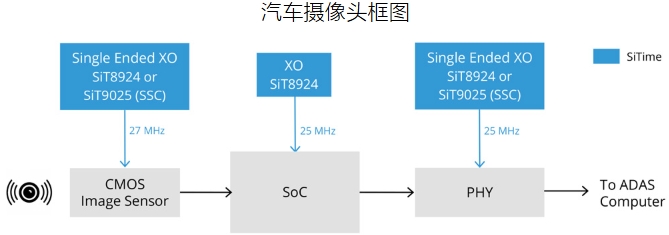

相机是围绕成像器构建的，分辨率根据相机的用途而有所不同。经过一些处理后，数据流通过串行接口发送到车辆的 ADAS 计算机。最常见的 PHY 类型是 MIPI A-PHY （Valens）、FPDLink （TI）和 GMSL （Analog Devices）。成像器和 PHY 都需要高质量、低抖动的时钟才能运行。

摄像头通常与雷达、激光雷达和红外传感器相辅相成。

用于汽车摄像头的 MEMS 时序解决方案

设备	主要特点	关键价值
Single-ended Oscillator SiT8924 1 至 110 MHz	高达 -55°C 至 +125°C ±20 ppm 稳定性 2016、2520、3225 包	高可靠性扩展温度范围占地面积小
Single-ended Oscillator SiT9025 1 至 110 MHz	高达 -55°C 至 +125°C 扩频可配置的上升/下降时间 2016、2520、3225 包	高可靠性扩展温度范围降低 EMI
差分晶振 SiT9396 1 至 220 MHz SiT9397 220 至 920 MHz	低抖动：< 150 fs RMS 在 -40 至 +125°C 范围内保持 ±30、±50 ppm 的稳定性 LVPECL、LVDS、HCSL、低功耗 HCSL、FlexSwing™ 2016、2520、3225 包	高可靠性低抖动支持具有苛刻抖动要求的接口，例如 PCI-Express 和 10 GB 以太网
超级 TCXO SiT5386 1 至 60 MHz SiT5387 60 至 220 MHz	在 -40 至 +125°C 范围内具有 ±0.1、±0.2、±0.25 ppm 的稳定性 ±1 ppb/°C 频率斜率低抖动：0.31 ps RMS 可选电压或数字频率控制	高精度出色的频率稳定性和快速温度梯度不会因微跳转而丢失 GNSS 信号或 V2X 断开连接

设计师的主要关注点：

1、可靠性

2、功能安全

3、高温要求

4、需要快速的系统启动时间（通常< 100 ms）

5、EMI 系列
