用于物联网+和LPWAN的低ESR石英晶振，极具成本效益的石英谐振器为垂直市场“物联网和LPWAN”提供了我们极其广泛和深入的产品系列“SMD石英晶体”的基础。这些极其耐用的 SMD 晶振采用各种小型陶瓷外壳，频率范围为 12 – 64 MHz，具有非常低的电阻，因此它们在客户电路中振荡最佳且特别快。标准频率容差在 + 10° C 时± 25 ppm。温度稳定性在标准± 10ppm @ -20 / + 70° C 或 15ppm @ -40 / + 85° C ±。10年后，老化±最大10ppm，因此由于小型化SMD晶体的参数化，它们可以用于任何无线电应用。我们网站上的设计参考列表目前正在调整中，并提供哪种石英晶体适用于哪种IC的信息。如果需要更高的频率精度，我们建议将我们的低成本TCXO用于窄带应用。
显然，我们不仅可以提供非常低成本的组件，还可以通过我们的内部工程提供非常广泛的设计服务，甚至可以直接在客户电路中测量合适的SMD晶体。

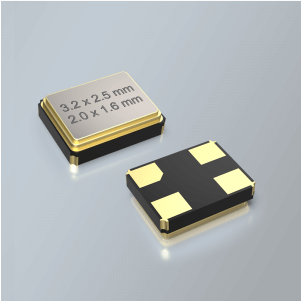

用于物联网+和LPWAN的低ESR石英晶振，我们建议在新开发中使用最便宜的 3.2 × 2.5 mm 陶瓷外壳（SMD03025/4 系列）。但是，如果此外壳太大，我们建议使用 2.0 × 1.6 mm（SMD02016/4 系列）陶瓷封装。由于对 2.0 × 1.6 mm 陶瓷外壳的需求稳步增长，该外壳中的石英晶体已经比 2.5 × 2.0 mm 陶瓷外壳中的 SMD 晶体便宜。
除了参考MHz晶体外，我们的产品范围还提供各种32.768 kHz石英晶体和超低功耗振荡器。
