拉隆晶振LVDS振荡器,电路配置,测试设置和建议电源噪声抑制优化
来源：http://www.yijindz.com 作者：亿金电子 2022年04月27
对于LVDS信号，电路或测试夹具中需要50Ω走线。如果地平面与走线在同一层，并且在另一层下面还有一个地平面，则建议使用共面波导。如果走线层上没有地平面，则建议使用微带。许多用于PCBA的CAD程序可用于设计良好的50Ω走线。

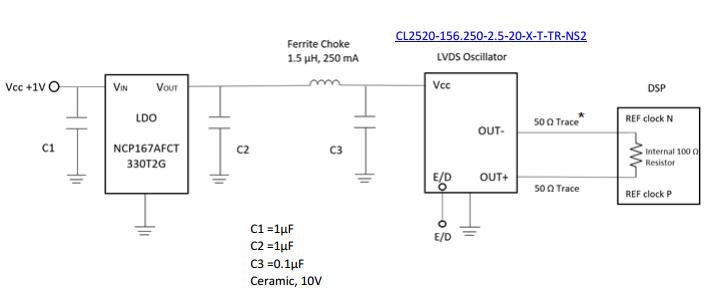

使用LDO、扼流圈和电容器完成电路配置。
| CO4305-25.000-EXT-T-TR |
| Raltron |
| CO4 Series 25 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-25.000-T-TR |
| Raltron |
| CO43 系列 25 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| C01100-66.666MHZ |
| Raltron |
| CO1 Series 66.666 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator |
| C019100-20.000 |
| Raltron |
| CO1 Series 20 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole HCMOS Clock Oscillator |
| C04302-27.000-EXT-T |
| Raltron |
| CO43 Series 27 MHz 7 x 5 mm 3.3 V ±20 ppm Surface Mount Clock Oscillator |
| C04310-32.000-EXT-T-TR |
| Raltron |
| CO4 Series 32 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| C04310-32.000-EXT-TR |
| Raltron |
| CO43 Series 32 MHz 7 x 5 mm 3.3 V ±100 ppm Surface Mount Clock Oscillator |
| C04610-80.000-T-TR |
| Raltron |
| CO46 系列 80 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器 |
| C04810-20.000MHZ-EXT-TR |
| Raltron |
| CO48 Series 20 MHz 7 x 5 mm 5 V ±100 ppm Surface Mount Clock Oscillator |
| CLDPTSH-125.000 |
| Raltron |
| Clock Series 125 MHz 2.5V ±50 ppm -0°C TO +70°C SMT LVDS Clock Oscillator |
提供出色的电源降噪效果，但由于使用大量组件而占用过多空间且成本高昂。仅推荐用于空间不宝贵的应用。
| CO1050-29.4912 |
| Raltron |
| CO1 Series 29.4912 MHz 20.8 x 13.2 mm 5 V ±50 ppm Through Hole Clock Oscillator |
| CO1100-1.8432MHZ |
| Raltron |
| CO1 Series 1.8432 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator |
| CO1100-11.0592MHZ |
| Raltron |
| CO1 Series 4.9152 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator |
| CO1100-16.000MHZ-T |
| Raltron |
| CO1 Series 16 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole TTL Clock Oscillator |
| CO1100-18.432-T |
| Raltron |
| CO1 Series 18.432 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole TTL Clock Oscillator |
| CO1100-18.432-T |
| Raltron |
| CO1 Series 18.432 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole TTL Clock Oscillator |
| CO1100-39.3216-T |
| Raltron |
| CO1100 系列 39.3216 MHz 100 ppm 0° C至+70° C 时钟振荡器 |
| CO1100-4.9152MHZ |
| Raltron |
| CO1 Series 4.9152 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator |
| CO1100-4.9152MHZ-40 |
| Raltron |
| CO1 Series 4.9152 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole TTL Clock Oscillator |
| CO1100-40.000MHZ |
| Raltron |
| CO1 Series 40 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator |
现代21世纪，光缆是通过电信网络传输信息的最重要的管道之一。通过使用称为相干光传输的技术调制光的幅度和相位来传输信息。光信号通过同一根光缆的两端使用光收发器来回传输。光收发器被设计成允许发射器和接收器共存。这允许在双向光缆上创建全双工链路。
光纤链路两端的光收发器内部使用的数字信号处理器(DSP)可将传输速度提高到800G、简化电路并提高光学性能。数字信号处理器需要高频、超低抖动时钟振荡器、VCXO晶振和VCSO晶振作为频率参考。
Raltron拥有完整的振荡器系列，旨在与光收发器中使用的一些最重要的光DSP兼容或用作参考设计。
| CO1100-7.777728MHZ-40 |
| Raltron |
| CO1 Series 7.7777 MHz 5 V ±100 ppm -40°C TO +85°C Thru-Hole TTL Clock Oscillator |
| CO1100-70.000 |
| Raltron |
| CO1 Series 70 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator |
| CO12050-20.000-EXT |
| Raltron |
| CO1 Series 20.00 MHz 5 V ±50 ppm -40°C TO +85°C Thru-Hole HCMOS Clock Oscillator |
| CO12050-20.000-EXT |
| Raltron |
| CO1 Series 20.00 MHz 5 V ±50 ppm -40°C TO +85°C Thru-Hole HCMOS Clock Oscillator |
| CO12100-14.31818MHZ |
| Raltron |
| CO12 Series 14.31818 MHz 13.21x13.21mm 5 V ±100ppm Through Hole Clock Oscillator |
| CO12100-48.000 |
| Raltron |
| CO1 Series 48.0 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole HCMOS Clock Oscillator |
| CO13100-32.000-EXT |
| Raltron |
| CO13 系列 32 MHz 13.21 x 13.21 mm 5 V ±100 ppm 通孔 时钟振荡器 |
| CO19050-40.000-T |
| Raltron |
| CO1 Series 40 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole HCMOS Clock Oscillator |
| CO2016-20.000-3.3-50-T-TR |
| Raltron |
| CO2016 系列 2 x 1.6 mm 20 MHz 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO2016-25.000-3.3-50-T-TR |
| Raltron |
| CO2016 系列 2 x 1.6 mm 25 MHz 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
应用：
简单的仅以太网、可调节100G、200G、300G或400G线路可在各种光纤链路上实现范围/容量优化
数据中心互连
地铁
长途配套达到120公里以上
光收发器
光学引擎
有源光缆
光学仪器
光纤射频
| CO2016-50.000-3.3-50-T-TR |
| Raltron |
| CO2016 系列 2 x 1.6 mm 50 MHz 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4302-25.000-EXT-T-T |
| Raltron |
| CO4 Series 25 MHz 3.3 V ±20 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4302-40.000-T-EXT-TR |
| Raltron |
| CO43 系列 40 MHz ±20 ppm -40 至 +85°C 严格对称 标准贴装 时钟 振荡器 |
| CO43025-11.184-TR |
| Raltron |
| CO43025 系列 11.184 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 振荡器 |
| CO43025-12.960-TR |
| Raltron |
| CO43025 系列 12.960 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 振荡器 |
| CO43025-14.31818-T |
| Raltron |
| CO43025 系列 14.31818 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 振荡器 |
| CO43025-14.31818-T-TR |
| Raltron |
| CO4 Series 14.31818 MHz 3.3 V ±25 ppm -20°C TO +70°C SMT CMOS Clock Oscillator |
| CO43025-16.384-T-TR |
| Raltron |
| CO43025 系列 16.384 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 振荡器 |
| CO43025-20.000-EXT-T-TR |
| Raltron |
| CO43025 系列 20 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 扩展型 振荡器 |
| CO43025-24.576-T-TR |
| Raltron |
| CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator |
仅使用滤波电容器的简单电路配置。
主要基于振荡器内部滤波提供合理的电源噪声降低，但由于使用的组件数量有限，因此使用了最佳空间并且成本不高。仅推荐用于板载电源相当干净的应用。
| CO43025-24.704-EXT-T |
| Raltron |
| CO43 Series 24.704 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator |
| CO43025-25.000-T-TR |
| Raltron |
| CO43 Series 25 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator |
| CO43025-32.000-EXT-T-TR |
| Raltron |
| CO4 Series 32 MHz 3.3 V ±25 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO43025S-25.000-EXT-TR |
| Raltron |
| CO43025 系列 25 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面贴装 扩展型 振荡器 |
| CO43025S-27.000-T-TR- L30 |
| Raltron |
| CO43 Series 27 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator |
| CO4305-1.8432MHZ-T |
| Raltron |
| CO43 Series 1.8432 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator |
| CO4305-10.000-T-TR |
| Raltron |
| CO4 Series 10 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator |
| CO4305-11.0592MHZ-T |
| Raltron |
| CO4 Series 11.0592 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator |
| CO4305-11.2896-EXT-T-TR |
| Raltron |
| CO43 Series 11.2896 MHz ±50 ppm -40 to +85°C Tight Symmetry SMT Clock Oscillator |
| CO4305-16.000-EXT-TR |
| Raltron |
| C043 系列 16 MHz ± 50 ppm 7 x 5 mm 3.3 V 表面贴装 时钟振荡器 |
使用滤波电容器和扼流圈的简单电路配置。
由于扼流圈的额外噪声抑制，提供比电路配置1更好的电源噪声降低。由于使用了额外的组件，因此使用了更多的空间并且成本更高。仅推荐用于板载电源具有平均噪声水平且空间不宝贵的应用。
| CO4305-2.048-T-TR |
| Raltron |
| CO43 系列 2.048 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4305-20.000-T-TR |
| Raltron |
| CO43 系列 20 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4305-22.118-EXT-TR |
| Raltron |
| CO4 Series 22.118 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-22.118M-EXT |
| Raltron |
| CO43 系列 22.118 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器 |
| CO4305-24.000-T-TR |
| Raltron |
| CO43 系列 24 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器 |
| CO4305-24.000-TR |
| Raltron |
| CO43 系列 24 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器 |
| CO4305-24.576-EXT-T-T |
| Raltron |
| CO4 Series 24.576 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-24.576-EXT-TR-L30 |
| Raltron |
| CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator |
| CO4305-25.000-EXT-TR |
| Raltron |
| CO4 Series 25 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-25.000-EXT-TR-L30 |
| Raltron |
| CO4 Series 25 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
LVDS振荡器电源噪声抑制优化
电源噪声抑制定义了电路消除各种噪声影响的能力
通过其电源输入（Vcc引脚）注入其中的频率。PSRR（电源抑制比）是电路输入电压变化与电路输出电压变化的比率。
通过使用滤波电路可以优化电源噪声抑制。最常见的
滤波器是各种值的电容器，电感器（扼流圈）和线性稳压器（LDO-低压差稳压器）。
为了获得最佳效果，需要使用几种或所有这些类型的过滤器的组合。挑战在于在相互冲突的参数之间找到最佳折衷解决方案：最佳PSRR通常与所使用的滤波组件数量成正比，PCB空间的溢价和成本越来越高。
以下电路配置1-3已使用RaltronLVDS测试了PSRR性
| CO4305-25.000-TR |
| Raltron |
| CO4305 系列 25 MHz 50 ppm 3.3 V -10 至 70°C 表面贴装 振荡器 |
| CO4305-25.000T-TR |
| Raltron |
| CO43 Series 25 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator |
| CO4305-28.224-EXT-TR |
| Raltron |
| CO43 Series 28.224 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator |
| CO4305-28.322-T-TR |
| Raltron |
| CO43 系列 28.322 MHz 5 x 7 x 1.8 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4305-3.6864-EXT-T-TR |
| Raltron |
| CO4305 系列 3.6864 MHz 50 ppm 3.3 V -40 至 85°C 工业 表面贴装 振荡器 |
| CO4305-30.000-EXT-T |
| Raltron |
| CO43 Series 30 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator |
| CO4305-30.000MHZ-T |
| Raltron |
| CO43 系列 30 MHz 5 x 7 x 1.8 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4305-32.000-T-TR |
| Raltron |
| CO43 系列 32 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 晶体振荡器 |
| CO4305-32.000EXT-T-TR |
| Raltron |
| CO43 系列 32 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4305-32.768-T-TR |
| Raltron |
| CO4 Series 32.768 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator |
156.250MHz2520振荡器PN，测试包括向石英振荡器电源引脚注入100mV的交流波形幅度并测量在振荡器输出处产生的相位噪声杂散，输入信号频率为10kHz、100kHz、1MHz和10MHz。然后比较了三种建议电路配置的杂散幅度。
| CO4305-33.000-EXT-T-TR |
| Raltron |
| CO4 Series 33 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-33.000-EXT-TR-L30 |
| Raltron |
| CO43 系列 33 MHz ± 50 ppm 7 x 5 mm 3.3 V 表面贴装 时钟振荡器 |
| CO4305-33.333-EXT-T |
| Raltron |
| CO43 系列 33.333 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4305-33.333-EXT-TR |
| Raltron |
| CO4 系列 33.333 MHz 3.3 V ±50 ppm -40°C 至 +85°C 表面贴装 CMOS 时钟 振荡器 |
| CO4305-4.096MHZ-TR |
| Raltron |
| CO4305 系列 4.096 MHz 50 ppm 3.3 V -10 至 70°C 表面贴装 振荡器 |
| CO4305-40.000-EXT-T-TR |
| Raltron |
| CO4 Series 40 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-48.000-EXT-T-TR |
| Raltron |
| CO4 Series 48 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-48.000-EXT-TR |
| Raltron |
| CO4 Series 48 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-48.000-T-TR |
| Raltron |
| CO4 Series 48 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator |
| CO4305-48.000EXT-T-TR |
| Raltron |
| 低至： ¥4.2223 (CNY) |
| CO43 Series 48 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator |
RaltronLVDS振荡器具有出色的内在PSRR，并且在可用电源相当干净的大多数情况下，可以仅与外部滤波电容器一起使用。
但是，为了在低于平均电源输出噪声水平的情况下提高性能，建议使用LDO。
ONSEMILDOPNNCP167AFCT330T2G为出色的PSRR和与最小尺寸应用（例如QSFP-DD光收发器）兼容的极小尺寸封装提供低成本解决方案
当可用电源噪声水平不是最佳时，建议使用电路配置3以获得最佳PSRR/尺寸/成本性能。
| CO4305-50.000-EXT-T-TR |
| Raltron |
| CO4305 系列 50 MHz 50 ppm 3.3 V -40 至 85°C 工业 表面贴装 振荡器 |
| CO4305-50.000-EXT-TR |
| Raltron |
| CO4 Series 50 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-50.000-T-TR |
| Raltron |
| CO43 系列 7 x 5 mm 50 MHz ±50 ppm 3.3 V -10 至 70°C 表面贴装 时钟振荡器 |
| CO4305-7.680-T-TR |
| Raltron |
| CO43 系列 7.68 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4305S-40.000-T-TR |
| Raltron |
| CO43 Series 40 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator |
| CO4310-10.016MHZ |
| Raltron |
| CO43 系列 10.016 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器 |
| CO4310-20.000-EXT-T-TR |
| Raltron |
| CO4 Series 20 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4310-24.576-EXT-TR |
| Raltron |
| CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±100 ppm Surface Mount Clock Oscillator |
| CO4310-25.000-EXT-TR |
| Raltron |
| CO43 系列 3.3 V ±100 ppm -40 至 +85°C 7 x 5 mm 表面贴装 时钟振荡器 |
| CO4310-25.000-TR |
| Raltron |
| CO43 系列 25 MHz ± 100 ppm 7 x 5 mm 3.3 V 表面贴装 时钟振荡器 |
