亿金电子深度剖析美国QVS晶振水晶零件编号的代表含义

来源:http://www.yijindz.com 作者:亿金电子 2020年06月30
  亿金电子深度剖析美国QVS晶振水晶零件编号的代表含义
  这里的水晶零件编号也就是我们常说的完整型号,晶振的水晶零件编号就相当于我们的身份证,是相应产品在整个应用市场中的唯一标识,具有唯一性;一种零件编号仅仅能够代表相应一种规格的产品;而每个晶振厂家的旗下产品的零件编号也是完全不一样,其中每一段字符乃至每一个字母都有其不同的含义,下面我们来详细分析一下QVS晶振旗下水晶零件编号的具体含义.
  QVS晶振其实在当下的晶振市场中名气还是比较小的,甚至是没有名气,至少在中国大陆这块是这样的,在中国大陆听到最多的就是国产,日本NDK,KDS,爱普生,精工等,以及中国台湾的TXC,鸿星,或者是美国的艾博康,CTS,ECS,FOX等等品牌;但是虽然QVS的名气在大陆的名气并不是那么响,但是这并不妨碍我们去了解它.
  QVS晶振虽然只是一家小型企业,但是该公司在其发展过程中在频率元器件领域可是下过重力的,比如创建一个新的网站,只为在一个全新的平台上展示公司和产品的信息,该网站的重点介绍对象石英晶体振荡器以及石英晶体,可以说这个网站就是为晶体频率元器件而建的.
  并且自该公司建立之初截止到现在,该公司也推出了诸多性能较为优越的产品;产品领域主要主要有晶体,时钟振荡器,VCXO,TCXO晶振,MEMS,以及OCXO等产品;好了,闲话不多说,下面我们来看看QVS晶振零件编号的具体含义是什么?

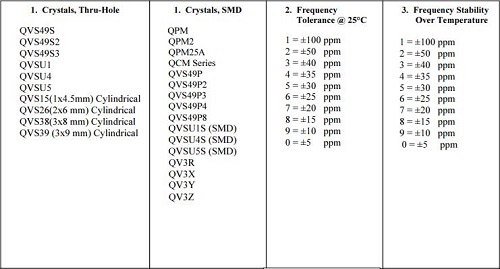

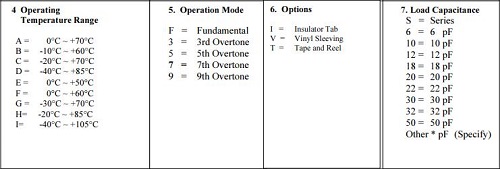

  QVS晶振旗下产品的编码总得可以分为7大部分,这7个部分分别代表不同含义;首先第一部分就是产品系列,也是当前的系列型号,当然也分两大类别,分别是插件和贴片;这第二部分则是在常温(25℃)情况下的频率公差;第三部分则是频率温度特性,它的单位和频率公差是一样的;第四部分则是工作温度;第五部分则是工作样式,以及第六部分options,在这里我们着重了解其他几个部分,第五第六两部分对产品性能来说无关紧要,但每个型号都会带有;最后第七部分就是负载电容了.这七个部分中所有的属性值都是由一个或者多个代码表示,且同样具有唯一性.下面我们就以QVS49S-52AFI18-20.000这个型号来进行讲解.
  根据上述描述, QVS49S 就是该频率控制元件的系列型号了,而5这个数字则是代表当前规格的频率公差是30ppm,2则是说明该石英晶振频率温度特性为50ppm,字符A则是代表工作温度为0-70℃,18则是表示负载电容是18pf,20.000就是当前规格的频点为20MHz.当然,还有其他很多字符代表了其他的参数,这里我们就不一一讲解了,详情请见上图,这里主要是对QVS晶振旗下晶振零件编号的结构进行剖析.
