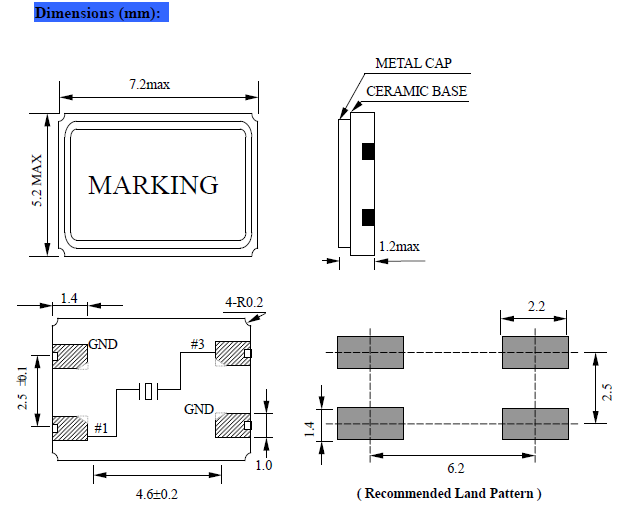

随着电子科技的进步，使之以前大规模使用的插件晶振，都被小型，轻薄的贴片晶振所取代。 贴片晶振中有两脚贴片晶振，四脚贴片晶振。津绽晶振,NXD-75型号晶振,7050四脚晶振是一款无源晶振，当我们使用四脚贴片晶振的时候通常会遇到如下情况，四脚贴片晶振不知道如何区分脚位。其实四脚无源晶振，只有两个脚是功能脚，另外两脚是悬空的，无需接入。四脚无源晶振，脚1通常都会有缺口，顺时针往下数分别是1，2，3，4。无源晶振脚1和脚3接地，2脚和4脚无功能。
        台湾津绽NSK晶体科技是专业的石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振制作商,公司创于台湾1996年成立,创建品牌为【NSK】1997年在香港成立分公司,1998年在深圳成立分部,2001年到广东省东莞市投资建厂,主要生产石英晶体谐振器,无源晶振,与石英晶体振荡器,有源晶振,东冠生产线主要生产小尺寸SMD晶体系列.
        台湾津绽NSK晶体主要生产产品为全系列石英晶体振荡子即：石英晶体谐振器,(DIP晶体 SMD 晶体),石英晶体振荡器 (SMD OSCILLATOR) 和石英晶体控制振荡器 (SMD晶振 VCXO压控晶振).
        台湾津绽NSK晶体科技股份有限公司拥有超过 10 年以上的生产经验,秉持着持续开发与专业技术支持,提供使用者最佳的解决方案及最好的服务质量.NSK是津绽石英科技股份有限公司于全球的销售品牌,具有良好竞争性的价格及灵活快速的交货管理.
        台湾津绽NSK晶体的石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体产品被广泛地运用在个人计算器、安全系统、通讯、无线应用、遥控单元和消费性电子产品等,并已陆续获得国内外计算机及通讯大厂认可及使用.

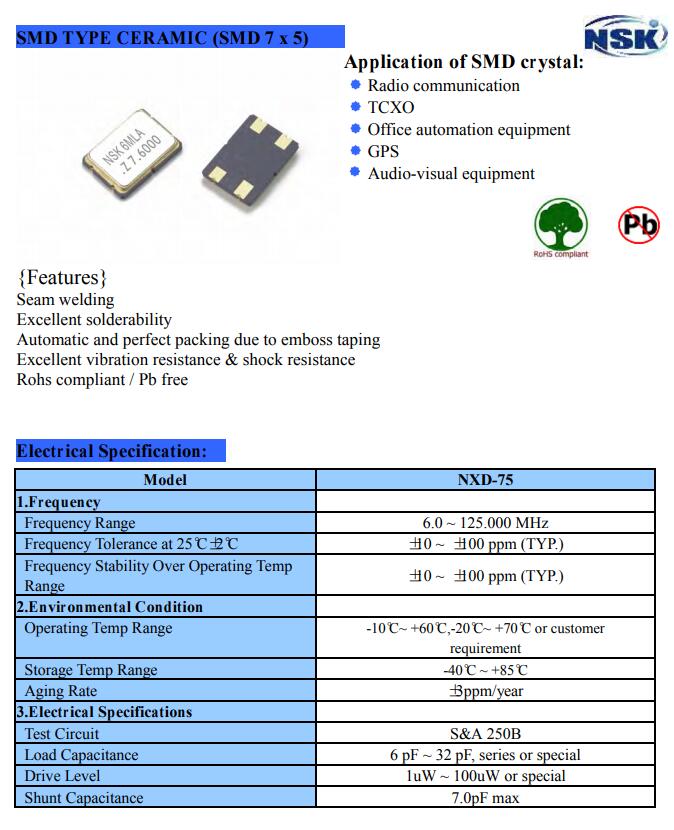

Model	NXD-75
1.Frequency
Frequency Range	6.0 ~ 125.000 MHz
Frequency Tolerance at 25°C±2°C	±10 ~ ±100 ppm (TYP.)
Frequency Stability Over Operating Temp Range	±10 ~ ±100 ppm (TYP.)
2.Environmental Condition
Operating Temp Range	-10°C~ +60°C,-20°C~ +70°C or customer
Storage Temp Range	-40°C ~ +85°C
Aging Rate	±3ppm/year
3.Electrical Specifications
Test Circuit	S&A 250B
Load Capacitance	6 pF ~ 32 pF, series or special
Drive Level	1uW ~ 100uW or special
Shunt Capacitance	7.0pF max

        津绽晶振,NXD-75型号晶振,7050四脚晶振
        1、抗冲击晶振可能在某些条件下受到损坏。请勿使用受过冲击的晶体，例如在贴装过程中或跌落后使用。
        2、辐射避免照射晶体，因为在辐射环境中暴露可能会导致产品性能受到损害。
        3、化学制剂/PH值环境请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏晶体。
        4、粘合剂请勿使用终端、组件、玻璃材料及气相沉积材料的容易受腐蚀的胶粘剂，这样可能导致降低产品性能。
        5、卤化合物请勿在卤素环境下使用晶体产品。在空气中的氯气内或封装所用的金属部件内，都有可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
        6、静电请选择导电材料封装晶体。过高的静电可能会损坏产品，注意抗静电条件。请使用电焊枪和无高压泄露的测量电路，并进行接地操作。
        7、机械振动对晶体的影响当晶体受到压电扬声器、喇叭、压电蜂鸣器等周期性机械振动时，晶振的输出幅度和频率可能会受到影响。这种现象对通信器材和通信质量有影响。尽管在晶体设计时可以设计处理这种机械振动的影响，但我们仍然推荐事前检查并按安装指南进行操作。
