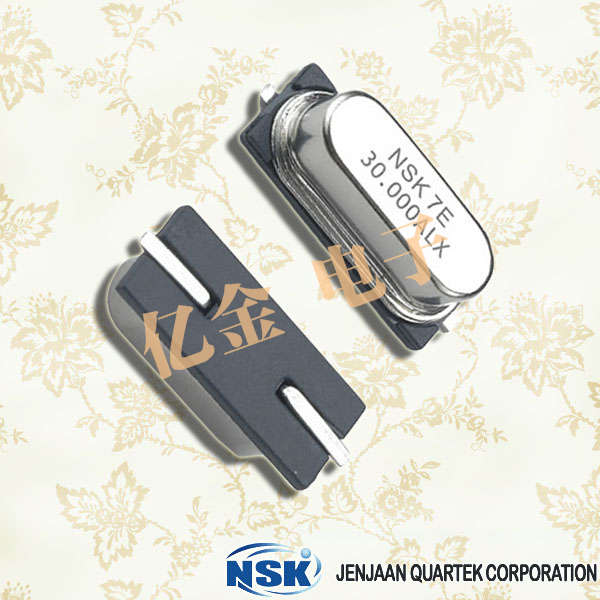

台湾津绽晶振,NXE-AHF晶振,HC-49SMD晶振基座由弹簧片、底板、玻璃珠和引线构成；按底板分：不同高度的产品,底板厚度尺寸不一样；按玻璃珠分：有绿色和棕色；按引线分：引线表面镀层锡分为有铅，无铅及锡银铜无铅等，不同镀层焊接温度不同；引线长度标准长13.2mm，也可根据客户需要确定引线长度；按形状分：有圆的用于49S，有扁的用于49S/SMD产品。
        台湾津绽NSK晶体科技是专业的石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振制作商,公司创于台湾1996年成立,创建品牌为【NSK】1997年在香港成立分公司,1998年在深圳成立分部,2001年到广东省东莞市投资建厂,主要生产石英晶体谐振器,无源晶振,与石英晶体振荡器,有源晶振,东冠生产线主要生产小尺寸SMD晶体系列。
        NSK已获得ISO 9001 / ISO 14001的质量和环保认证,产品并通过及符合RoHS规范的要求,且确实配合客户实现无毒产品的要求,以创造及维护美好环境为己任.
        津绽公司是世界领先的频率控制组件制造商：石英晶体、晶体振荡器、压控晶体振荡器的主要和关键的电子产品的一部分.津绽为客户提供高质量的晶体组件在电子产品的广泛使用,例如,无线、电信、网络、计算机及外围设备、GSM等通信设备.津绽一直支持台湾与国际客户提供质量晶体超过10年.

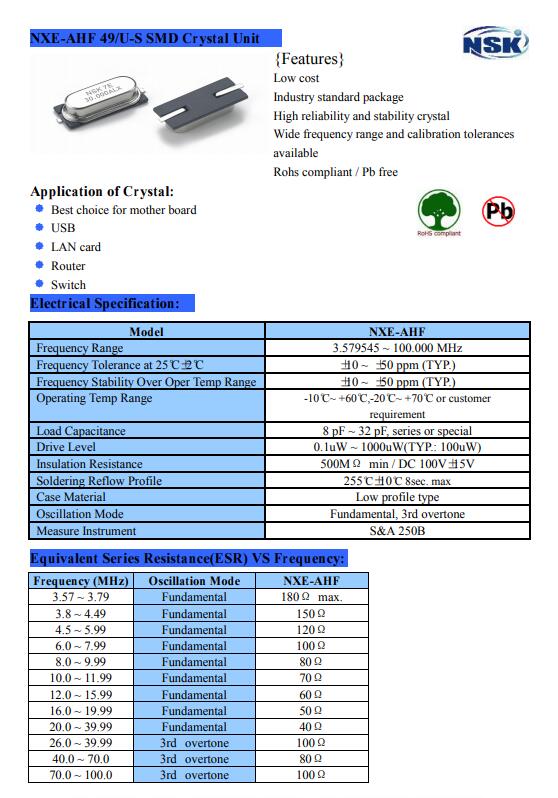

Model	NXE-AHF晶振
Frequency Range	3.579545 ~ 100.000 MHz
Frequency Tolerance at 25°C±2°C	±10 ~ ±50 ppm (TYP.)
Frequency Stability Over Operating Temp Range	±10 ~ ±50 ppm (TYP.)
Operating Temp Range	-10°C~ +60°C,-20°C~ +70°C or customer
Storage Temp Range	-40°C ~ +85°C
Aging Rate	±3ppm/year
Test Circuit	S&A 250B
Load Capacitance	6 pF ~ 32 pF, series or special
Drive Level	1uW ~ 100uW or special

        1、选择质量好的晶振、选择损耗小的晶振电容。
        2、X TAL1和XTAL2口不要接入5V电压，在接入CMOS时钟输入时，要注意。
        3、晶体振荡器电路部分对在PCB的板上布局非常敏感，应将晶体尽可能地靠近器件XTAL引脚，并在晶体引脚接上微调（10PF~33PF）电容。布线应尽可能地短并用地线屏蔽，防止其它引线引入噪声或干扰。
        晶振的的焊接：
        1、碰到有将32768HZ晶振的外壳焊在板上来实现信号屏蔽防干扰。这样的结果会导致因焊接时间太长将晶振内部的焊点融化，内部结构晶片倾斜碰壳而短路。最好的方法是PCB板上设有两个针孔使用铜线捆绑晶振。或者使用橡胶粘结剂进行。
        2、晶振弯脚时随意弯曲。最佳的弯曲是用手指捏住圆柱晶体的外壳;用镊子夹住离晶体基座底部3mm以上的引线处，用镊子夹住弯曲引线成90°，不要用力拉引线。用力拉引线可能造成引线根部的玻璃子破裂，而产生漏气导致电气性能损坏。如果漏气了晶振也就基本上是不能用了。
台湾津绽晶振,NXE-AHF晶振,HC-49SMD晶振
