  IQD技术文档:应当如处理quartzcrystal及相关注意事项
  晶体单元结构

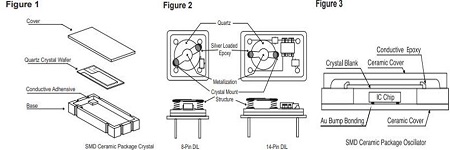

  石英晶体单元包括一小条石英带或一盘石英,根据用户指定的谐振频率,将其加工成确切的尺寸和厚度.石英镀有导电电极,并安装在密封的保护罩中(见图1).电极通过玻璃对金属的密封或通过SMD陶瓷封装(见图1)连接到穿过基座的引线.电极通过镀层陶瓷连接到焊盘.晶体单元通常与其他电路封装在一起,以实现功能齐全的模块,例如石英晶体振荡器或复数滤波器.图2和图3说明了简单的晶体振荡器.由于晶体单元的性质,正确处理非常重要.
  机械冲击
  晶体组件的制造可承受一定程度的机械冲击.在整个规格表中,每种单独组件类型的环境规格中概述了这些级别.
  过度的电击会导致电气特性发生变化,这很可能会表现为频率变化.严重的误操作(例如掉落到坚硬的表面上)很可能会导致石英毛坯的实际损坏.在陶瓷封装的组件中,陶瓷也可能破裂,从而导致密封性下降.
  处理准则
  引线过度弯曲会损坏玻璃与金属的密封,从而导致外壳的密封性下降.外壳中充满了干燥的惰性气体,气密性的丧失将导致产品由于大气污染而迅速劣化.因此,在处理石英晶振时应注意不要拉扯或弯曲引线.如果需要通过弯曲的方式移动组件,则应将引线稍微弯曲一点,使其远离玻璃封条,以免破裂.推荐的最小曲率半径取决于产品,例如HC49晶体为2mm,UM1s为1mm.
  卷带产品
  在自动贴片机上使用晶体组件之前,应进行测试以评估晶体器件在贴片过程中将遭受的冲击程度.如有必要,应降低电击等级.
  温度
  如果晶体处于超出存储温度限制的极端温度下,则可能会影响贴片晶振电气性能,并最终导致故障.在焊接过程中,有必要在有限的时间内对组件进行高温处理,有关最大极限值,请参阅《IQD产品的RoHS状态》文档.
  静电放电(ESD)
  只有在极高的电压下,才能看到,听到甚至感觉到静电,但是即使是最低的电压也可能损坏电子电路.由于ESD造成的振荡器损坏可能不会立即显现出来,但可以延迟,从而导致振荡器电路性能下降,进而导致振荡器在现场失效.尽管石英不一定易受ESD损坏,但振荡器中包含的相关电子电路是并且应该被视为静电放电敏感(ESDS)器件.ESDS设备仅应在ESD保护区(EPA)中进行处理,并采取适当的预防措施以防止ESD损坏.
  任何运输都应使用适当的保护性包装进行.所有包装均应标有警告提示,并且保护措施和包装应符合BSEN61340-5-1.有关应采取的预防措施的更多详细信息,请联系我们的客户支持部门.
  水分敏感性等级保护
  IQDFrequencyProducts销售的少量有源晶振对水分进入很敏感.这意味着它们可以吸收大气中的湿气,然后在回流焊接过程中,湿气会膨胀成蒸汽,并使包装破裂,从而造成永久性损坏.
